Markenname: SKYLINE
Modellnummer: SL-1666
MOQ: 1 Satz
Zahlungsbedingungen: T/T (50 % Anzahlung, 50 % vor Versand), L/C
Versorgungsfähigkeit: 20 Sätze pro Monat
Detailinformationen
Herkunftsort:
Dongguan, Guangdong, China
Zertifizierung:
UL1666, ISO 9001
Anwendbarer Standard:
UL 1666
Kammerschichten:
3 Schichten, innen 1,22 x 2,44 m
Ebenenhöhen:
Unten 1,22 m, erster 3,66 m, zweiter 2,24 m
Kammermaterial:
Ziegelwände 203 mm dick, Zwischenboden aus Beton 127-203 mm
Öffnung der Zwischenschicht:
305 x 610 mm, 203 mm von der Rückwand, 102 mm von der Seitenwand
Zugangstüren:
Auf der ersten und zweiten Schicht
Innere Beleuchtung:
Explosionsgeschützte Hochtemperaturlampen
Temperaturmessung:
US-amerikanisches OMEGA-K-Thermoelement, 28 AWG, bis zu 700 °C, 0,1 °C Genauigkeit
Radialventilator:
1,5 KW
Gebläse-Drehzahl Steuerung:
Taiwan Taian Frequenzumrichter
Luftstrommessung:
Bidirektionaler Durchflussmesser mit Thermoelement und Mikro-Differenzdrucksensor
Brenner:
1/2 Zoll Stahlbrennerkopf, 6,4 mm Flammenausbreitungsplatte (CNC-gefräst)
Zündung:
Siliziumnitrid-Zünder, 24 V, heizt in Sekunden auf 800–1000 °C auf
Gaszug:
Japan Ito Mirai Reduzierer, Yataike Magnetventil, Italien Guilong Filter, ALICAT Massendurchflussreg
Massenstromprüfer:
US ALICAT, 0–3,5 g/s, +/-0,8 %, 0–5 V Ausgang
Datenerfassung:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Wärmeabgabe des Brenners:
154,5 kW, 30-Minuten-Test
Zivilbau:
Vom Kunden bereitgestellte Infrastruktur
Verpackung Informationen:
Standard-Export-Holzkiste mit Folienumhüllung und Puffermaterial
Versorgungsmaterial-Fähigkeit:
20 Sätze pro Monat
Hervorheben:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Produktbeschreibung

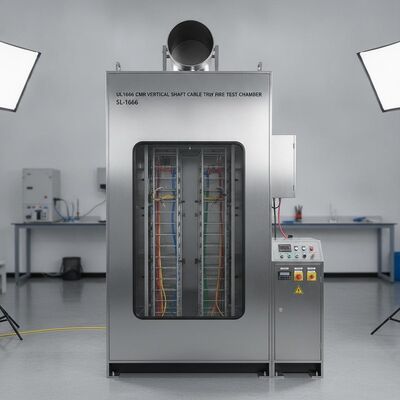

UL1666 CMR Feuerprüfkammer für die Zertifizierung von Flammschutzkabeln
DieDie in Absatz 1 genannteDie CMR-Kabelprüfkammer reproduziert den Brennzustand mehrerer Kabel, die vertikal in einem belüfteten Schacht montiert sind, und bewertet ihre Flammschutzleistung gemäßUL 1666Die Ergebnisse werden als CMR-Grad bewertet.
Mehrere Proben werden auf eine vertikale Welle und einen Brenner mit einer Wärmeabgabe von154.5 kWDas Zulassungskriterium: Die Flamme darf sich nicht in den oberen Teil des 12 Fuß hohen Raumes ausbreiten und die Temperatur darf 454,4°C nicht überschreiten.Die Rauchdichte wird in dieser Prüfung nicht berücksichtigt..
Verbrennungsprüfkammer
Struktur der Kammer 3 Schichten, innere 1,22 x 2,44 m; untere Schicht mindestens 1,22 m hoch, erste Schicht 3,66 m hoch, zweite Schicht 2,24 m hoch. Jede Schicht hat Öffnungen von 305 x 610 mm.
Baumaterialien Die Wände bestehen aus Ziegeln mit einer Dicke von 203 mm, der Zwischenschichtboden aus Gießbeton mit einer Dicke von 127-203 mm.
Öffnung der Zwischenschicht 305 x 610 mm, 203 mm von der Rückwand und 102 mm von der Seitenwand.
Eröffnung oben Der Abluftanschluss befindet sich oben, um während der Prüfung Rauch freizusetzen.
Zugang und Beleuchtung Zugangstüren in der ersten und zweiten Schicht zum Anbringen von Proben und Thermoelementen; interne hochtemperaturgeschützte Explosionssicherheit.
Temperaturmessung US OMEGA K-Typ-Thermokopf, 28 AWG, bis zu 700°C, Genauigkeit 0,1°C, überwacht über Software.
Anmerkung: Bauwesen/Infrastruktur, die vom Auftraggeber bereitgestellt wird.
Luftversorgungssystem
  • 1Zentrifugalventilator mit einer Leistung von 0,5 kW, der das für die Prüfluftstandards erforderliche Luftvolumen liefert
  • Taiwan Taian Frequenzumrichter zur Regulierung der Lüftergeschwindigkeit und des Luftvolumens der Kontrollkammer
  • Zwei-Richtungs-Durchflussmesser mit Thermoelement und Mikrodifferenzdrucksensor zur Messung und Anzeige des eingehenden Luftstroms
Zündquelle
  • Brenner: 1/2 Zoll Stahlbrennerkopf mit einer 6,4 mm flachenbreitenden Stahlplatte, CNC-bearbeitet auf Standardmaße
  • Zündung: Siliziumnitridzündung, 24 V, erhitzt innerhalb von zehn Sekunden auf 800-1000 °C; softwaregesteuert
Gasversorgungssystem
  • Gaszug umfasst Japan Ito Mirai Druckminderventil, Taiwan Yataike Magnetventil, Gas-Checkventil, Italien Guilong Gasfilter,Taiwan Yataike Öl-Wasser-Separator und US ALICAT Gasmassenflussregler, montiert in einem Metallgitter-Steuerfach
  • Massenflussregler: US ALICAT, Bereich 0-3,5 g/s, Genauigkeit ±0,8%, 0-5 V Ausgang, softwareregelmäßig
  • Brennzeit und andere Parameter, die durch die Software festgelegt werden
Computer-Datenerfassungssystem
Taiwan Advantech Akquisitionsplatten: ADAM-4520, ADAM-4117, ADAM-4118 x2, mit OMRON-Controller CP1H-XA40DR-A und Temperaturmodul CP1W-TS004.zeigt 8 Thermoelemente auf der zweiten Schicht und 1 auf der ersten Schicht an, beurteilt automatisch, ob die Kammertemperatur vor der Prüfung den Anforderungen entspricht, und zeigt Luftgeschwindigkeit und Abgasgeschwindigkeit an.
