Markenname: SKYLINE
Modellnummer: Die in Absatz 1 genannten Anforderungen gelten nicht.
MOQ: 1 Satz
Zahlungsbedingungen: T/T (50 % Anzahlung, 50 % vor Versand), L/C
Versorgungsfähigkeit: 10 SÄTZE PRO MONAT
Detailinformationen
Herkunftsort:
Dongguan, Guangdong, China
Zertifizierung:
UL1685-2018, ISO 9001
Leiteroberseite aus Stahlplatte:
610 x 610 x 3,2 mm
Zündquelle:
Propan-Bandbrenner 341 x 30 mm, 242 Löcher
Anwendbarer Standard:
UL 1685-2018
Brennerlochanordnung:
242 Löcher à 1,35 mm in 3 versetzten Reihen (81/80/81)
Propan-Durchflussmesser:
230 mm3/s Massendurchflussmesser
Luftdurchflussmesser:
1330 mm3/s Massendurchflussmesser
Innenmaße der Kammer (HxLxB):
3353 x 2438 x 2438 mm
Optische Weglänge:
910 mm
Struktur der Kammer:
Edelstahlplatte mit Wärmedämmschicht, innen schwarz lackiert
Lichtquelle:
PHILIPS Quarz-Halogenlampe, 100 W, 12 V DC, 2000–3000 lm
Lichtdetektor:
Silizium-Fotozelle
Rauchsammelturm:
914-mm-Würfel auf konischer Oberseite mit 40-Grad-Neigung
Abluftauslaß:
SUS304, 405 mm Innendurchmesser x 5500 mm Länge
Abluftauslaß:
SUS304, 405 mm Innendurchmesser x 5500 mm Länge
Testleiter:
SUS304, 305 x 76 x 2400 mm, Sprossenabstand 25 mm
Abgasvolumenstrom:
0,65 +/- 0,5 m3/s
Abgasvolumenstrom:
0,65 +/- 0,5 m3/s
Bidirektionale Sonde:
0-200 Pa, Genauigkeit +/-1 Pa
Bidirektionale Sonde:
0-200 Pa, Genauigkeit +/-1 Pa
Temperatursensor:
Ummanteltes Thermoelement Typ K, 1,5 mm Draht (GB/T 16839.1-1997)
Kontrollsystem:
NI LabVIEW-Software + Advantech-Datenerfassungskarte
Stromversorgung:
220 V / 380 V, 50 Hz
Verpackung Informationen:
Standard-Export-Holzkiste mit Folienumhüllung und Puffermaterial
Versorgungsmaterial-Fähigkeit:
10 SÄTZE PRO MONAT
Hervorheben:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Produktbeschreibung

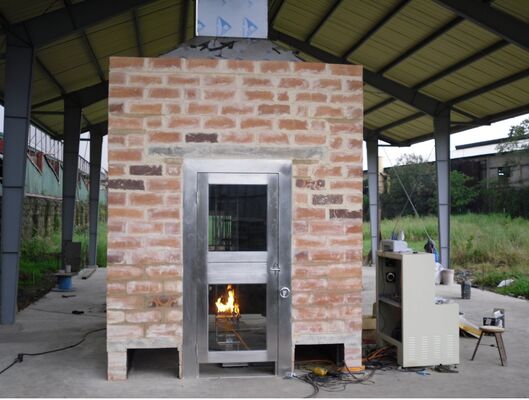

UL1685 Vertikaler Brandfortschritts-Rauchfreisetzungstestgerät für elektrische Glasfaserkabel SL-7601S
Das SL-7601S ist ein vollmaßstäbliches Brandtestsystem, das die vertikale Flammenausbreitung und die Rauchfreisetzungsleistung von elektrischen und Glasfaserkabeln gemäß UL 1685-2018 — Standard für vertikale Kabelbrandfortschritts- und Rauchfreisetzungstests für elektrische und Glasfaserkabel bewertet.
Anwendungsbereich
  • Bestimmt die vertikale Flammenausbreitung und Rauchfreisetzung von Kabeln und Glasfaserkabeln nach dem FT4-Brennstandard
  • Testmethode: Kabel werden vertikal auf einer Leiter gebunden und entzündet; Brandhöhe und Rauchentwicklung werden nach dem Test inspiziert
Haupttechnische Parameter
Kammer-Innenmaße (H x L x B)3353 x 2438 x 2438 mm
KammerstrukturEdelstahlplatte mit Wärmedämmschicht, schwarz lackierter Innenraum
Rauchfangturm914 mm kubischer Turm, konische Spitze bei 40°
Testleiter (Träger)SUS304 Leiter 305 (B) x 76 (T) x 2400 (H) mm, Sprossenabstand 25 mm; obere Stahlplatte 610 x 610 x 3,2 mm
ZündquellePropan-Bandbrenner, 341 x 30 mm Edelstahlpfanne, 242 Löcher von 1,35 mm in 3 versetzten Reihen (81/80/81)
Propan / LuftstrommesserMassendurchflussmesser, Propan 230 mm³/s, Luft 1330 mm³/s
Optisches SystemQuarzhalogen-Lichtquelle (100 W, 12 V DC, 2000-3000 lm) und Silizium-Fotodiode, optischer Weg 910 mm; Lichtdurchlässigkeit 0%-100%
AbgasleitungSUS304, 405 mm ID x 5500 mm, gerader Abschnitt 3600 mm
Abgasvolumenstrom0,65 ± 0,5 m³/s
Bidirektionale SondeBereich 0-200 Pa, Genauigkeit ±1 Pa
TemperatursensorK-Typ Mantelthermoelement, 1,5 mm Drahtdurchmesser (GB/T 16839.1-1997)
Steuerung & DatenerfassungNI LabVIEW Software und Advantech Datenerfassungskarte; Echtzeitkurven, automatische Aufzeichnung und Berichtsdruck
Stromversorgung220 V / 380 V, 50 Hz
Systemzusammensetzung
Prüfkammer, Rauchfangturm, Abgasleitung, Zündquelle, Prüfleiter, optisches Messsystem und Datenerfassungs- und Verarbeitungseinheit.
