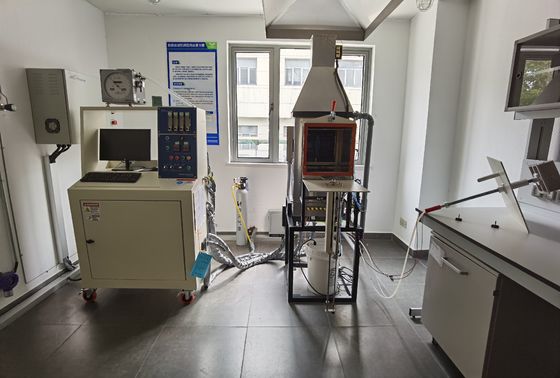

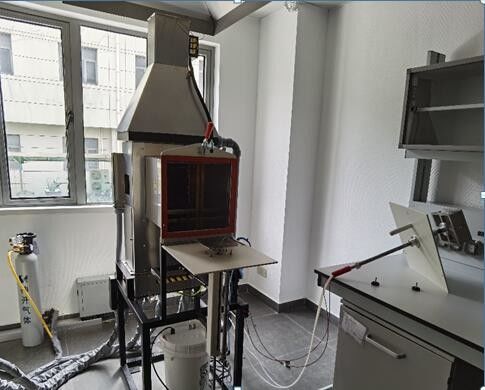

Verbrennungskammer ASTM E906 FAA für Flugzeug-Materialien

Verbrennungskammer ASTM E906 FAA für Flugzeug-Materialien

  • Verbrennungskammer ASTM E906 FAA für Flugzeug-Materialien
  • Verbrennungskammer ASTM E906 FAA für Flugzeug-Materialien
Verbrennungskammer ASTM E906 FAA für Flugzeug-Materialien
Produktdetails:
Herkunftsort: China
Markenname: SKYLINE
Zertifizierung: CE
Modellnummer: SL833
Zahlung und Versand AGB:
Min Bestellmenge: 1 Einheit
Preis: negotiated
Verpackung Informationen: Sperrholzkiste
Lieferzeit: 10 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1 Einheitsmonat
Kontakt
Ausführliche Produkt-Beschreibung
Prüfvorrichtung der Rate für Hitzentwicklung: Prüfungsluftfahrtwerkstoffe Standard: ASTM E906, FAA-Flugzeug-Materialien feuern Test-Handbuch, Kapitel 5 ab
Wärmestrahlungsquelle: 4 Glowbars-Heizstäbe Umgebende Temperatur: ℃ 10 zu ℃ 35
Maß: 760mm (W) x 1850mm x (H) x 850mm (d) Gewicht: 218kg
Markieren:

Verbrennungskammer ASTM E906

,

FAA-Verbrennungskammer

,

FAA-Verbrennungs-Prüfvorrichtung

FAA-Flugzeug-Materialien feuern Test-Handbuch, Prüfvorrichtung des Kapitel-5 für Rate der Hitzentwicklung ab



OSU-Hitzentwicklung Rate Tester .pdf

Ⅰ. (Einleitung)

Diese Prüfvorrichtung wird benutzt, um Flugzeuge herauszustellen, die Innenkabinenmaterialien zu einem Vorfallstrahlungswärmefluß von 35 kW/m2.This bestimmen, wenn das Material mit WEIT 25,853 Anforderungen [a-1] übereinstimmt.

Die OSU-Hitzentwicklungsratenprüfvorrichtung, die durch FAA der Bundesverwaltung für Luftfahrt der Vereinigten Staaten genehmigt wurde, wurde ursprünglich von Smith der Staat Ohio-Universität im Jahre 1972 entworfen und wurde später ein FAA gekennzeichnetes Verbrennungsprüfgerät für die Prüfung der Hitzentwicklungsrate der Luftfahrtmaterialien. Die Prüfnormen sind WEITES Teil IV, Airbus AITM 2,00. 06, Boeing BSS 7322 des Teil-25 des Anhang-F.



Standards

WEITE Prüfmethode des Teil-25 des Anhang-F des Teil-IV, zum der Hitzentwicklungs-Rate von den Kabinen-Materialien zu bestimmen ausgesetzt Strahlungswärme.

FAA-Flugzeug-Materialien feuern Test-Handbuch, Kapitel 5 ab;

Staat Ohio-Hochschulkalorimeter-Hitzentwicklung BSS 7322, Bestimmung DES BOEING-SPEZIFIKATIONS-STÜTZstandards.

Prüfmethode-Bestimmung AITM 2,0006 Airbus der Hitzentwicklung und Hitzentwicklungs-Rate des Flugzeug-Materials.

Standardprüfmethode ASTM E906 für Hitze und sichtbare Rauch-Freigabe-Rate für Materialien und Produkte.





Ⅱ. (Konfigurationen von Waren)

A., Hauptgerät

1. Hauptgerät OSU (1set)

2. Luftzufuhr-System (1set)

B. Accessories

1. Steuergerät (1set)

2. Computersystem (1set)



Ⅲ. (Spezifikation)

A., Hauptgerät

1. Hauptgerät OSU (1set)

1) Apparatemaße: 760mm (W) x 1850mm x (H) x 850mm (d)

2) Testkammer

- Die Strahlungswärmequelle und garantieren, dass die Wärmestromdichte 35±0.5kW/m2 ist

- Dieses bestimmt, wenn das Material mit WEIT 25,853 Anforderungen übereinstimmt

- Vier Silikonkarbid-Elemente Art LL 508mm durch 16mm mit Nennwiderstand 1,4 Ohm als Wärmequelle mit korrosionsbeständiger Edelstahlwohnung

- Ein Reflektor, der vom Edelstahl hergestellt wird, wird hinter den Elementen aufgestellt

- Vor den Elementen liefert eine beschnittene rautenförmige Maske, konstruiert aus Edelstahl, dieses einheitliche Wärmestromdichte über dem Bereich, der durch die 151 × 151mm vertikale Probe besetzt wird

- Doppel-Transformatoren 110VAC an 5.5kVA werden für unterschiedliche Steuerung der oberen und untereren Elementpaare zur Verfügung gestellt

- Stabs-Versammlung für das Beleuchten der oberen Pilot- und Kalibrierungsbrenner

- Doppelweltmachtprüfer für Leichtigkeit der Hitzefluss-Einheitlichkeitsanpassung

- Oberer Pilot und unterer Pilot (mit Funkenzündung) und Kalibrierungsmethangasbrenner

- Thermosäule für Hitzentwicklungsratenmaß, mit fünf heißen Thermoelementkreuzungen im Kamin und fünf kalten Thermoelementkreuzungen im Windkessel

3) Objekttische (1set)

- Zwei Objekttische

- Jeder Objekttisch wird vom Edelstahl fabriziert

2. Luftzufuhrsystem (1set)

- Lufttemperatur, zum 21-24℃ zu sein

- Luft an einer Strömungsgeschwindigkeit von 0.043m3/sec oder mehr

- Quadrat-umrandete Kreisplattenöffnung 0.5±0.1mm

- gefunden in einem Kreisrohr mit einem Durchmesser von 38±1mm

- Die Luftzufuhrvielfältigkeit an der Basis des Pyramidenabschnitts hat 48 sperrt gleichmäßig Löcher

B. Accessories

1. Steuergerät (1set)

- Kalibrierungsflusstarifkontrolle

- Untere Brennerzündung

- Kalibrierungshitzefluß: Kalibrierungshitzeflussmesser sind zwei wassergekühlte Hitzefluss-Sensoren werden geliefert, um Wärmestromdichte in der Mitte und in jeder Ecke zu messen

2. Computersystem (1set)

- CPU: Pentium 4 3,0 Gigahertz oder mehr

- RAM: 512MB oder mehr

- HDD: 80GB oder mehr

- Monitor: 17" LCD oder mehr

- Drucker: Laser-Jet

- Software: Windows XP oder mehr



IV Leistungsmerkmale:

Stahltestkammer der verbrennung 1.Stainless mit Glasbeobachtungsfenster der hohen Temperatur;
2. Die Wärmestrahlungsquelle ist 4 Glowbars-Heizstäbe, die Fluss der Wärmestrahlung zur Verfügung stellen können 35KW/M2.
3. Zwei unabhängige PID-Temperaturbegrenzer werden für Heizungstemperaturüberwachung benutzt.
4. ausgerüstet mit vollautomatischem pneumatischem Beispielantriebgerät und der Abschirmung des Türgerätes;
5. ausgerüstet mit oberem Brenner und beweglichem unterem Brenner;
6. kann Rotorströmungsmesser benutzt werden, um die GasStrömungsgeschwindigkeit von oberen und untereren Brennern zu justieren.
7. ausgerüstet mit beweglichem T-artigem Kalibrierungsbrennergerät und -Durchflussregler;
8. wird Massenstromprüfer an der Thermosäulentemperaturkalibrierung automatisch angewendet.
9. wird wassergekühltes Wärmestrommeter mit Kühlbetrieb ausgerüstet, um den Wärmestrahlungsfluß der Feueroberfläche zu messen.
10. Das Lufttemperaturüberwachungsgerät kann Luft der konstanten Temperatur und des Flusses für die Testkammer zur Verfügung stellen.
11. Das Öffnungsströmungsmesser wird benutzt, um den Fließdruck zu messen, der den Testbehälter kommt.
12. Ausgerüstet mit Datenerfassungssystem und Hitzentwicklungsstandardtest-Software.

V. (Anmerkungen)

1. Garantie: ein Jahr

2. Installation und Training durch den Ingenieur

3. Handbücher und Software-Handbuch

4. Für den praktischen Gebrauch: zu vom Endbenutzer zur Verfügung gestellt werden



VI.Installations-Anforderungen

Installationszustände

2,1 Inneninstallation, Größe 760mm*1850mm*850mm

2,2 Stromversorgung: 220V60A;

2,3 Gas: Methan, Reinheit 99% oder oben;

2,4 zusätzliches Gas: Gas der konstanten Temperatur und des konstanten Flusses;



Klicken Sie bitte die untengenannte Verbindung, um die Videovertretung zu wiederholen, wie man das Exemplar installiert



https://youtu.be/FFNmyXmYtJM



Wie man den Beispielschieber installiert



https://youtu.be/FqhM6OvhjsE



Was ist Hitzentwicklungsrate?

Hitzentwicklungs-Rate (HRR) ist die Rate, an der Feuer Energie - diese freigibt, ist alias Energie. HRR wird in den Einheiten von Watt (W) gemessen, das der internationalen Zentraleinheit ein Joule pro zweites ist
