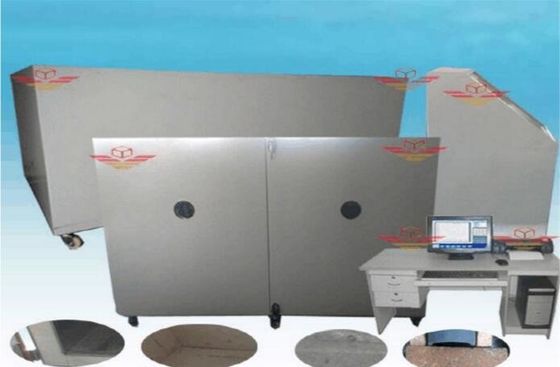

PLC steuern Isoliermaterial-maximale Gebrauchs-Temperatur-Prüfvorrichtung

Isoliermaterial-maximale Gebrauchs-Temperatur-Prüfvorrichtung

Gebrauch

Anwendbar auf die Bewertung der maximalen Service-Temperatur der Isolierungsprodukte wie lose gefüllte Isoliermaterialien, Filze, Teppiche, Blöcke, Platten und vorfabrizierte Isolierrohre.

Technische Parameter
1. Heizplatte: Gemacht vom Edelstahl SUS304, ist das Testgebiet 900*450mm, umgeben durch Schutzschicht und Breite 80mm. Auf der Unterseite der Heizplatte, messen keine weniger als fünf Thermoelemente die Oberflächentemperatur, von der vier auf der Diagonale der Heizzone der Heizplatte örtlich festgelegt sind, und der Abstand von jeder Ecke ist 150 Millimeter, und das fünfte Thermoelement wird in der Mitte der Heizplatte gesetzt. Die Temperatur, die an irgendeinem Punkt gemessen wird, ist nicht niedriger als die erforderliche Temperatur und unterscheidet sich durch °C +5% oder +15 (welches kleiner ist).
2. Heizungsrohr: gemacht vom Edelstahl SUS304, ist die Länge 2M, der Nenndurchmesser ist 88mm, 108mm, 133mm drei Spezifikationen. Die drei Heizungsrohre werden nebeneinander vereinbart und die vorfabrizierten Isolierrohre können separat geprüft werden. Das Ende des Heizungsrohres wird mit einem schützenden Abschnitt von nicht weniger als 75 Millimeter und von zusätzlichen Heizung versehen, um den übermäßigen Wärmeverlust am Ende des Probekörpers zu verhindern. Einem Thermoelement war alles 0,3 m des Heizungsrohrs installiert, und die Oberflächentemperatur des Heizungsrohrs wurde gemessen. Die Thermoelemente werden um das Heizungsrohr in einer Spirale um den 90° Abstand vereinbart. Die Temperatur, die an irgendeinem Punkt gemessen wird, ist nicht niedriger als die erforderliche Temperatur und unterscheidet sich durch °C +5% oder +15 (welches kleiner ist).
3. Temperaturmessungssystem: Der Durchmesser des Thermoelementdrahtes ist 5.0mm, die Maßtemperatur ist °C 0-1250; die Temperatur wird durch PLC+-Modul gesammelt.
4. Steuerteil: Unter Verwendung PLC-Moduls steuert der Mikrocomputer die Fieberkurve der heißen Oberfläche in der Realzeit und gibt den Bericht aus.
5. Heizquote: 5 °C /min oder 3 °C /min kann eingestellt werden.
6. Temperatursammlung: sammelte alle 2 Minuten und angezeigt durch Kurve;
7. ThermoelementAntwortzeit: <0> 8. Temperaturfehler: ± 0,5 °C
9. Regelungsfehler: 1s/h
10. Computer: Ein Satz Computer (erfüllen Sie mindestens die folgenden Bedingungen: Markencomputer der vordersten Linie; CPU: Generation INTELS I5-III; Gedächtnis: 4G oder oben; Festplatte: 500G oder mehr; mit serieller Schnittstelle: Steuerinstrumentoperation; Anzeige: 20 oder mehr Monitor LED LCD, Entschließung 1600*900 oder höher; Windows XP System.), ein Drucker. Ein Satz Test-Software.
11. ausgerüstet mit Ebene und Fühlerlehren: Maßverholen.
12. Ausgerüstet mit Beispieldosen


Eigenschaften
1. Es wird durch werkzeugmaschine verarbeitet, und die Bogenform ist schön und elegant. Sie hat die Eigenschaften des schönen Rosts und rostfest. Andere Teile werden 45# vom Stahl, verdickter OberflächenEdelstahl Überzug/SUS304 gemacht.
