Zwischenskala-Kalorimeter 5% Genauigkeits-ASTM E1623

Zwischenskala-Kalorimeter ASTM E1623

Einleitung 1.Product

Zwischenskala-Kalorimeter, benutzt, um die Verbrennungseigenschaften von den Proben zu messen vertikal ausgesetzt einer spezifischen Strahlenquelle

Parameter 2.Technical

• 2,1 schließt die Ausrüstung eine leuchtende Platte, eine Beispielschienenplatte, ein Rauchgassammlungs- und Beispielgassammlungssystem, eine Gasanalyse und ein Datenverarbeitungssystem und ein Gasversorgungssystem mit ein;
• 2,2 wird die leuchtende Plattenschienenplatte durch ein 50*50mm Vierkantrohr geschweißt, und die Oberfläche wird mit einer schwarzen Beschichtung beschichtet, die die Nutzungsdauer effektiv erhöhen kann. Das Vierkantrohr kann durch Kühlwasser abgekühlt werden, um thermische Deformation zu verhindern;
• 2,3 wird die Strahlungsplatte aus einer beständigen keramischen Platte der hohen Temperatur verfasst, und die Oberfläche kann eine Feuer-freie Infrarotstrahlenquelle bilden, und die Intensität ist nicht kleiner als 50kw/m2;
• 2,4 ist die Größe einer einzelnen keramischen Diskette 95*158mm, 4 Stücke bilden ein Modul, insgesamt 27 Module bilden eine Strahlenquelle mit einer Größe von 1524*1330mm;
• 2,5 ausgerüstet mit Zündbrenner, der durch Zündeinrichtung des elektrischen Funkens angezündet wird;
• 2,6 werden jede 3 Module einzeln mit Schlaggerät, Erdgassteuergerät und Venturi-Mischer ausgerüstet;
• 2,7 wird die Beispielschienenplatte durch Kohlenstoffstahl geschweißt, der Proben bis 152mm widerstehen kann der hohen Temperatur und stabil der Unterstützung dick;
• 2,8 ist die Beispielschienenplatte auf die Laufkatze installiert, und der Prüfling kann durch die Schiene aus den Grund schnell in Position gebracht werden und entfernt werden;
• 2,9 ausgerüstet mit dem Wiegen des Gerätes, ist die Genauigkeit so niedrig wie 1g;
• 2,10 rüstete sich mit einer wassergekühlten Schutzhaube aus, um die Probe vor einer Oberflächentemperatur von kleiner als 100°C zu schützen, bevor Strahlung herausgestellt werden, und kann weg von der wassergekühlten Schutzhaube innerhalb 2 Sekunden durch ein pneumatisches Gerät bewegt werden;
• 2,11 ausgerüstet mit einem Pyrometer, um die Oberflächentemperatur der leuchtenden Platte, mit einer Genauigkeit zu messen so niedrig als 1℃;
• 2,12 elektrischer Heizdrahtanzünder, installiert an der Unterseite und an der Spitze der Probe, benutzt, um den Prüfling anzuzünden;
• 2,13 wassergekühltes Wärmestrommeter Schmidts-Boelter, Messbereich 0-50kw/m2, Genauigkeit ±3%;
• 2,14 Wärmestromkalibrierungsplatte, gemacht von der Abdeckung der Kieselsäure 740kg/m3, Größe 1000*1000*12.7mm, 5x5 Kalibrierungslöcher des Gesamt 25 vereinbart auf der Oberfläche, benutzt, um Strahlungswärme zu kalibrieren;

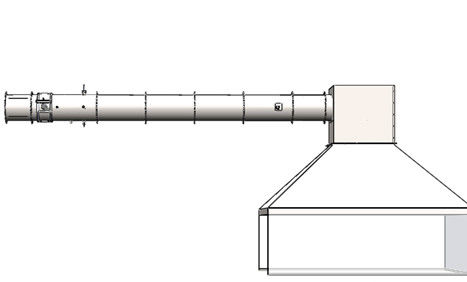

• 2,15 ist der konische Rauchgaskollektor direkt über die wiegende Tabelle und die Probe installiert. Die untere Größe ist 2440mm*2440mm und die Höhe ist 1000mm. Die Spitze des konischen Rauchgaskollektors ist ein Quadrat von 900mm*900mm*900mm. *900mm-Stahlplatte ist in das Spitzenquadrat installiert, um ein Rauchgas homomixer zu bilden;

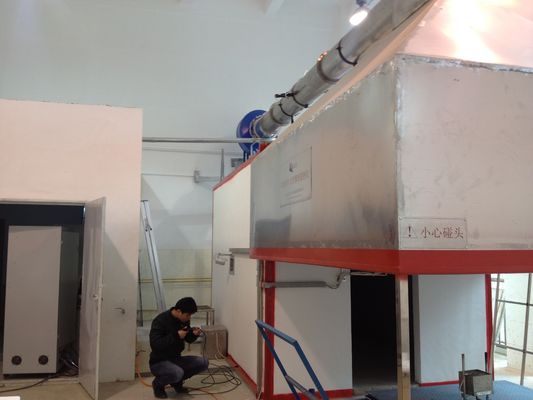

• 2,16 ist die kürzeste Länge des Edelstahlauspuffrohres nicht kleiner als 5000mm, ist der Durchmesser 400mm, und beide Enden werden mit Rauchgasmischeinrichtung ausgerüstet;
• 2,17 hat das Rauchabführungssystem die genügende Kapazität, das ganzes Rauchgas zu sammeln, das im Verbrennungstest erzeugt wird, ist das Auspuffvolumen des Ventilators ununterbrochen justierbar, und die Rauchabführungskapazität ist nicht kleiner als 8000m3/h;
• 2,18 ist der Abluftventilator ein zentrifugaler Ventilator, wird der innere Behälter vom Edelstahl gemacht, ist die Temperatur nicht kleiner als 300 Grad, und der Frequenzumsetzungsventilator wird benutzt, um die Geschwindigkeit zu justieren;

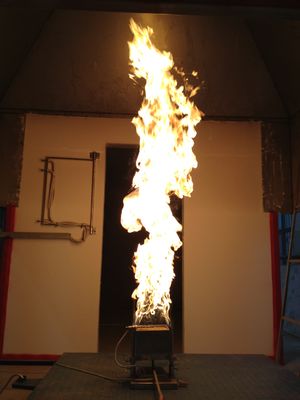

• 2,19 nimmt die Zündung des Sandkastenbrenners die Glühzündungsmethode an und wendet nicht Funkenzündung und andere Zündungsmethoden mit niedriger Zündungserfolgsquote an.
• 2,20 ist importierter Massenstromprüfer, die Strecke 0g/s-7g/s, ist die Ablesengenauigkeit nicht kleiner als 1,5%, und die maximale Spitzenleistung ist 300KW;
• 2,21 hat ein Rohr mit einer Länge von 500mm drei eingebaute Thermoelemente, und die ThermoelementEinbauposition ist 400mm mindestens weg von dem Kollektor;
• 2,22 wird die Rohrleitung mit einer Länge von 2155mm im umfassenden Maßbereich mit einer Drucksonde, drei Thermoelementen und einem Gasprobenahmesondengerät ausgerüstet;
• 2,23 sollte das Rauchgas-Probenahmesystem, aus Rußfiltern bestehend, die kalten Fallen, Spalten trocknend, Pumpen und überschüssige flüssige Regler, in der Lage sein, effektive Sammlung Rauchgasproben und Beseitigung von Abfällens-Flüssigkeit sicherzustellen;
• 2,24 importierte Membranpumpe, Strömungsgeschwindigkeit: 33L/min, Vakuum: 700 ㎜Hg, Druck: Stange 2,5;
• 2,25 wird der Filterkopf des amerikanischen PARKER-Rußfilters von festem PTFE, mit Filter-Material-Innere 0.5um PTFE hergestellt;
• 2,26 wird der Filterkopf des Feuchtigkeitsfilters von festem PTFE hergestellt, und die untere Flüssigkeit kann durch die Falle abgelassen werden;
• 2,27 Kompressorart Kondensator, Kälteleistung 320KJ/h, Taupunktstabilität 0,1 Grad, statische Änderung 0.1K, Schutzgrad IP20 des Taupunkts;
• 2,28 importierter Rotadurchflussmesser mit einer Strecke 0-1L/min.
• 2,29 isolierten drei OMEGA-Thermoelemente, die gepanzerter 0.5mm Durchmesser sind, K-artige Thermoelemente. Die Kontakte sollten sich auf einem Kreisbogen mit einem Radius von befinden (87±5) Millimeter von der Achse, mit einem Öffnungswinkel von ° 120;
• 2,30 werden zwei Sätze der Zweiwegsonden mit importierten Druck-Sensoren mit einer Strecke mindestens (0-100) PAs und einer Genauigkeit von ±2Pa angeschlossen. Die Antwortzeit von 90% Ertrag des Druck-Sensors ist höchstens 1s;
• 2,31 wird die Gasprobenahmesonde mit dem Gasregler und dem O2- und CO2-Einlassgasanalysator angeschlossen. Die Genauigkeit des Sauerstoffanalysators ist 0,02%, und die Antwortzeit ist nicht mehr als 12 Sekunden;
• 2,32 sollte der importierte Sauerstoffanalysator von der paramagnetischen Art sein und kann 16%-21% messen mindestens (V/V) 02. Die Antwortzeit des Sauerstoffanalysators sollte 12s nicht übersteigen. Innerhalb 30min, des Antriebs und der Geräusche des Analysators nicht mehr als 100×10-6. Der Ertrag des Analysators zum Datenerfassungssystem sollte eine maximale Entschließung von 100×10-6 haben;
• 2,33 sollte der importierte Kohlendioxydanalysator IR-Art sein und kann CO2 mit einer Konzentration von 0%-10% messen mindestens, und die Linearitäten des Analysators sollten 1% mindestens vom kompletten sein. Die Antwortzeit des Analysators sollte 12s nicht übersteigen. Der Ertrag des Analysators zum Datenerfassungssystem sollte eine maximale Entschließung von 100×10-6 haben;
• 2,34 ist das Lichtdämpfungssystem eine Glühlampeart, die auf das Seitenrohr des Rauchabführungsrohres mit einem flexiblen Gelenk installiert und die folgenden Geräte umfasst ist:
• 2,35 ist die Lampe eine Glühlampe und wird bei einer Farbtemperatur von (2900±100) K. verwendet. Die Stromversorgung ist ein stabiler Gleichstrom, und die gegenwärtige Schwankungsstrecke ist innerhalb ±0.5% (einschließlich Temperatur, kurzfristig und Langzeitstabilität);
• 2,36 Linsensystem, benutzt, um Licht in einen parallelen Strahl mit einem Durchmesser von 20mm zu konzentrieren mindestens. Das lichtemittierende Loch der Fotozelle sollte am Schwerpunkt der Linse vor ihm lokalisiert werden, und sein Durchmesser (d) sollte von der Brennweite (f) der Linse abhängen, damit d/f kleiner als 0,04 ist;
• 2,37 hat Detektor und importierte Silikonfotodiodensonde, der photoelektrische Entdeckungsraum 0,1% lineare Stabilität, 10 gebissener Messbereich, das Spektralverteilung responsivity der Silikonfotodiode ist in Einklang mit CIE (Beleuchtungskurve), die Standardfunktion V (γ) können mindestens ±5% Genauigkeit erzielen;
• 2,38 sollte die 90% Antwortzeit des Lichtdämpfungssystems 3s nicht übersteigen;
• 2,39 ist das Datenerfassungssystem (benutzt zu den automatisch Rekorddaten), für O2 und CO2, die Genauigkeit mindestens 100×10-6 (0,01%), für Temperaturmessung, die Genauigkeit ist 0.5℃, für alle weiteren Instrumente, der komplette Ertragwert 0,1% des Instrumentes von 0.1S für Zeit. Nehmen Sie Erwerbsmodul Taiwans Advantechs an;
• 2,40 die Datenerfassungssystemaufzeichnungen und -speicher die folgenden relevanten Werte mindestens jedes 3s:
• Zeit, s;
• Massenstrom Propangas überschreiten durch den Brenner, mg/s;
• Die Druckdifferenz der bidirektionalen Sonde, PA;
• Konzentration O2, (Luft V oxygen/V) %;
• CO2-Konzentration, (Luft v-Kohlenstoffs dioxide/V) %;
• Der Dreipunkt- Temperaturwert des umfassenden Maßbereichs, K.
• 2,41 Standardtest-Software, einschließlich verschiedene Sensor-Kalibrierung, Systemkalibrierung und Programmschnittstelle für technische Anweisungen.
• Was sind die benutzten Kalorimeter?
• Kalorimeter werden benutzt, um das Volumen und die Hitze zu messen, die während eines bestimmten Zeitabstands produziert werden. Der Fluss wird durch einen Behälter geführt, der teils mit Wasser gefüllt wird, dessen Wärmekapazität und Gewicht vor dem Anfang des Experimentes bekannt.
