ISO5660 Kegelkalorimeter Analyseinstrument für die Wärmeabgabe

Bereitstellung genauer und zuverlässiger Daten für die Prüfung der Verbrennungsfähigkeit Ihrer Materialien.

Produktübersicht

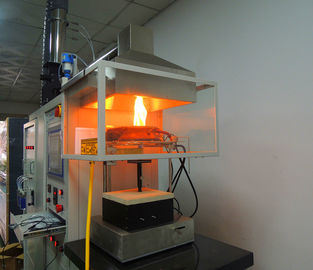

Der Schwellkalorimeter SL-FL01 ist ein auf dem Sauerstoffverbrauchsprinzip basierendes Präzisionsprüfgerät, das zur genauen Messung der Verbrennungsleistung von Materialien entwickelt wurde.Der Kern dieses Prinzips ist, daß die Wärme, die pro während der Verbrennung verbrauchter Sauerstoffeinheit freigesetzt wird, im wesentlichen konstant ist (gemessen als.1 MJ/kg ± 5%), die 1982 von V. Babrauskas vom NIST und anderen entwickelt und über mehr als 30 Jahre hinweg kontinuierlich verbessert wurde,Es ist zu einem der wichtigsten Prüfinstrumente für die Untersuchung des Verbrennungsverhaltens von Materialien geworden.

Der SL-FL01 entspricht strikt den maßgeblichen internationalen Prüfstandards wie ASTM E1354 und ISO 5660 und ist weitgehend anwendbar für Forschung und Entwicklung in Baustoffen, Polymeren, elektronischen Produkten,und mehr, die Ihnen helfen, strenge Qualitätszertifizierungen zu bestehen und den Markteintritt zu beschleunigen.

Normen

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550

BS:BS 47615

ISO:ISO 5660

Die in Absatz 1 genannte Regelung gilt nicht für Kraftfahrzeuge, die in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat in Betrieb sind.

GB:GB/T 16172:2007

Anforderungen an die Installation

Elektrisch: 230 Volt Nominal 50 Ampere

Umgebungstemperatur: Betriebszeit zwischen 10 °C und 35 °C

Abmessungen: Gerät: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)

Gasversorgung:Methan, Stickstoff, Druckluft

Produktmerkmale

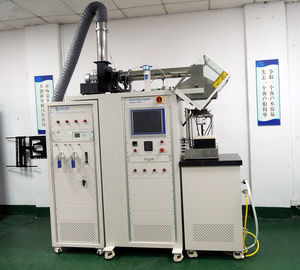

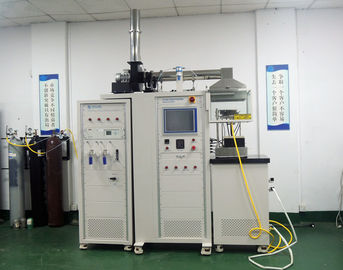

1.Kegelkalorimeter mit beweglichem Analysekasten, kann mit einem großen Wärmefreisetzungsprüfsystem wie ISO 9705, EN 13823 usw. verbunden werden, entspricht ISO 5660, ASTM E1354, BS 476 Teil 15 usw.Prüfstandards.

2.Integrierte Prüfkörper und 19-Zoll-Analysekabine, eingebetteter PC mit 15-Zoll-Touch-Bildschirmcomputer für die gesamte Steuerung und automatische Prüfung.

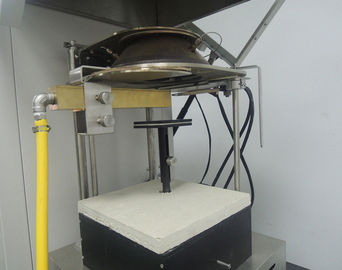

3Konische Heizungen mit einer Nennleistung von 5000 W, einer Wärmeleistung von 0 ~ 100 kW/m2 und einem PID-Temperaturregler, wobei der Strahlenkegel horizontal oder vertikal sein kann.

4.Wenn der mittlere Teil der Oberfläche der Probe im Bereich von 50 x 50 mm ausgesetzt ist, beträgt die Strahlung im Mittelpunkt der Abweichung nicht mehr als 2%.

5Die Proben werden mit einem Gewichtsbereich von 0 bis 3000 g gewogen; Genauigkeit: 0,1 g.

6.Auto Split Shutter automatisch geöffnet, um Strahlung auf die Probe zu übertragen.

7.ABB EL3020 Paramagnetischer Sauerstoffanalysator, der die Sauerstoffkonzentration im Gas mit Hilfe der Methode der paramagnetischen Veränderung misst. Konzentrationsbereich 025%.

8.Analyse der Rauchdichte mittels Lasersystem, bestehend aus einem 0,5 mW He Ne Laser, dem Hauptdetektor und dem Hilfsdetektor.

Das Abgassystem besteht aus dem Lüfter, der Rauchansammlungsdeckel, dem Abluftrohr und dem Durchflussmessgerät der Öffnungsplatte usw. Die Abluftlüfterdurchflussrate beträgt 0 ~ 50 g/s, die Präzision 0,1 g/s.

9Die Ringe wurden aus der Rauchkappe mit 685 mm und 12 Löchern montiert.

10Der Abgasdurchfluss wird durch Messung der Druckdifferenz auf beiden Seiten der Schärfe 350 mm über dem Ventilator, des inneren Durchmessers der Schärfe

Die Kantenöffnung ist 57 mm + 1 mm.

11.ABB SCCS-Gasprobenahmesystem besteht aus Probenahmpumpe, Filter, Kühlfänger, Abwasserentladung, Wasserfiltern und CO2-Filtern;

Tragbare Wasserkühlsysteme ohne Wasser- und Sanitäranlagen bei Verwendung des Wärmeflussmessers (für ISO 5660).

12.Zur Kalibrierung der Reaktion des gesamten Prüfsystems wird ein quadratisch geöffneter Messingbrenner verwendet, mit dem der Wert des C-Koeffizienten gemessen wird.

13Das Datenerfassungssystem kann den Sauerstoffanalysator, den Öffnungsmesser, das Thermoelement und andere Instrumente der Ausgabe aufzeichnen.

Kernvorteile im Wettbewerb

Datenzuverlässigkeit

Kosteneffizienz All-in-one, kostengünstig

Genauigkeit der Prüfung hohe Wiederholbarkeit, geringe Varianz

Betriebssicherheit für FuE und QC

Anwendung

Prüfung der Verbrennungsfähigkeit und Zertifizierung von Baustoffen

Analyse der Verbrennungsmerkmale in der FuE mit Polymermaterialien

Bewertung der Sicherheitsleistung elektronischer Produkte

Qualitätskontrolle und Fabrikkontrolle vor der Lieferung

Häufig gestellte Fragen

F1: Welchen Normen entspricht der SL-FLO1 und wie wird die Einhaltung der ISO 5660 gewährleistet?

A1: Er entspricht ASTM E1354, ISO 5660:2015Die Konformität wird durch strenge Konstruktions-, Herstellungs- und Kalibrierverfahren gewährleistet, wobei regelmäßige Kontrollen mit zertifizierten Referenzmaterialien durchgeführt werden.

F2: Kann es meine Materialart und Form bewältigen?

A2: Ja, es funktioniert für Baumaterialien, Polymere, Elektronik und mehr, in verschiedenen Formen (Boards, Schaum, Filme).

F3: Was ist mit Automatisierung und Software?

A3: Das System beinhaltet eine intelligente Software zur Echtzeitüberwachung, automatische Datenerfassung und sofortige Berichterstattung

F4: Wie kostengünstig ist es?

A4: Eine Einheit misst die Wärmeabgabe, Rauch, Zündzeit, Gasarten (CO, CO2, O2) und Massenverlust.und seine zuverlässigen Daten helfen Ihnen, Zertifizierungen schneller zu bestehen.

F5: Wie unterscheidet sich ein Kegelkalorimeter von einem Sauerstoffindexmessgerät?

A5: Der Kegelkalorimeter liefert umfassende Daten zum Brandverhalten (insbesondere Wärmefreisetzungsrate) auf der Grundlage des Sauerstoffverbrauchs.während der Sauerstoffindex-Tester nur die minimale O2-Konzentration misst, um die Brennung aufrecht zu erhaltenSie dienen unterschiedlichen Zwecken. Der Kegel liefert ein vollständigeres Bild.

F6: Unterstützen Sie komplexe Testszenarien?

A6: Ja, wir verfügen über eine breite Anwendungsbibliothek und können Testsetups, Probenvorbereitung und Analysemethoden an Ihre individuellen Anforderungen anpassen.

Service und technische Unterstützung nach dem Verkauf

Einjähriges Kundendienst, lebenslange technische Unterstützung

Installation und Kalibrierung der Ausrüstung

Kalibrierdienste

Unterstützung der Entwicklung von Prüfmethoden

Technische Ausbildung

Kontaktinformationen

Um die vollständigen technischen Spezifikationen, ein Angebot oder eine Vorführung zu erhalten, wenden Sie sich bitte an unser Vertriebsteam oder autorisierte Händler.Wir werden Ihnen professionelle und schnelle technische Unterstützung und Dienstleistungen bieten.

Normen

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
Die Anforderungen an die Vorschriften für die Berechnung der Emissionsmengen sind in Anhang I der Verordnung (EG) Nr. 1907/2006 zu beachten.
GB:GB/T 16172:2007

Anforderungen an die Installation

Elektrisch: 230 Volt Nominal 50 Ampere
Umgebungstemperatur: Betriebszeit zwischen 10 °C und 35 °C
Abmessungen: Gerät: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Gasversorgung:Methan, Stickstoff, Druckluft

Kegelkalorimeter.pdf

Wie funktioniert ein Kegelkalorimeter?

Der Kegel ist ein Feuerprüfwerkzeug, das auf dem Prinzip beruht, dass die von einer brennenden Probe freigesetzte Wärmemenge direkt mit der während der Verbrennung verbrauchten Sauerstoffmenge zusammenhängt.Die Wärmemenge, die ein Material erzeugt, hängt direkt mit der Schwere eines Feuers zusammen, wie z.B. die Wachstumsrate von Feuer.
