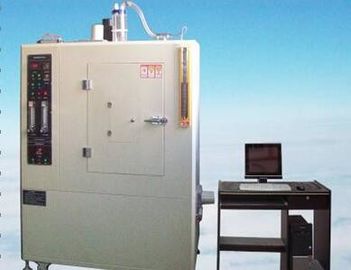

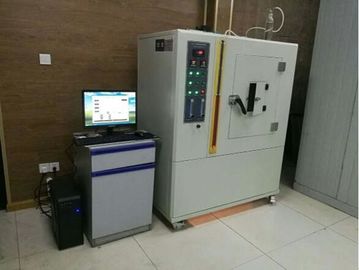

ISO 5659-2 0-924 sechs Gang-automatische Schiebeplastikrauch-Dichte-Prüfmaschine

Überblick

Die brennende Rauchdichteplastikprüfvorrichtung ist ein neues Testgerät für messende Rauchdichte, die auf den technischen Bedingungen basiert, die im nationalen Standard GB8323.2-2008 vereinbart werden, der für das Messen der spezifischen Leuchtdichte Rauches produziert in der Verbrennung des Plastiks passend ist, und die maximale Leuchtdichte ist das Testergebnis. Sie wird verwendet, um die Rauchleistung des Plastiks unter spezifizierten Bedingungen festzusetzen. Passt sich an Plastikrauch GB8323.2-2008 Generation-Teil II an: Einzel-Kammermethode für die Bestimmung von Rauchdichteprüfmethode und „Generation-Teil II von des Plastikrauch-ISO5659.2-2006: Einzel-Kammermethode für die Bestimmung der Leuchtdichte“. Das ganze Instrument besteht einer Kammer des geschlossenen Tests, einem Messverfahren des Fotometers, einem Strahlungskegel, einem Verbrennungssystem, einem Anzünder, einem Testkasten, einem Stent, einem Temperaturmessgerät und aus einer Rauchdichtetest-Software; der Stromkreis wird mit Einzelchipmikrocomputer, mit hohem technischem Inhalt und stabiler Leistung entwickelt. Dieses Instrument ist für allen Plastik passend, auch anwendbar auf andere Materialbewertung (wie Gummi, Textilbezug, Farbe, Holz und andere Materialien), die Kunststoffindustrie, die Vollmaterialindustrie, die Produktionsanlagen und die Forschungslabors, die weit verbreitet sind.

Technische hauptsächlichindikatoren und Arbeitsbedingungen

Die technischen hauptsächlichspezifikationen und die Arbeitsbedingungen der Ausrüstung basieren völlig auf den technischen Bedingungen, die im nationalen Standard GB/8323.2-2008, in Übereinstimmung mit „Generation-Teil II des Plastikrauch-dem GB8323.2-2008 vereinbart werden: Einzelne Kammermethode für das Messen von Rauchdichteprüfmethode“ und Generation-Teil II von des Plastik-Rauch-iso5659.2-2006: Einzel-Kammermethode für die Bestimmung der Leuchtdichte und entsprechend den oben genannten Standards vereinbart in den Ausdrücken, in den technischen Indikatoren und in den technischen Anforderungen als die Basis für die AusrüstungsLeistungsbewertung, die Annahmebedingungen und die Annahmekriterien.

Technische Parameter

1. Instrumentgröße: 1110mm±10mm lang, weit 750mm±10mm, hohe 2040mm±10mm.

2. Energie: 220v, 4kw. (Die Gesamtleistung des Gerätes sollte angezeigt werden)

3. (Rauchdichte) 0-924 sechs automatische Verschiebung des Gangs

Umwelt 4.Working: Instrumentoperation, sollte grelle Licht und kein Druckluftflussphänomen vermeiden das direkte.

5. messende Software: seine funktionierende Schnittstelle Windows XPs, die Hauptdaten kann geprüfter Rauchlichtplan, spezifische Leuchtdichte, Qualitätsleuchtdichte, Qualitätsverlust, Qualitätsverlustrate, die durchschnittliche Rauchdichte sein. Hat auch die Kalibrierung, der Test, die Parameteranpassung Operationsschnittstelle und so weiter redigieren.

6. LabVIEW-Art. Zeigt die Beförderungs- und Zeitkurve.

Spannung des Quell 7.Light: Spannung des Betriebs 6.5V: 4v±0.2v.

8. Die Lichtgeschwindigkeit 51mm Durchmesser, der Computer notieren automatisch Leuchtdichte entsprechend hellen Änderungen.

9. Filter: Vergrößern Sie die optische Dichte des Filters 2,0; Die optische Dichte des Filters ist 3,0, und die optische Dichte des Filters ist 0,5, man ist 3.

10. Die untere Öffnung hat die ringförmige Heizung, verursacht dem hellen Fenster die Temperatur zu 50℃-55℃, veranlaßt möglicherweise dieser Oberfläche die Rauchkonzentration, am niedrigsten zu sein.

Kegel 11.Heating: Energie 2600W, Temperaturüberwachungsstrecke: 0-1000 ℃, Thermoelementtemperatur, ausgerüstet mit automatischem kaltem Endenausgleich.

12. Wärmestromradiometer: Wärmestrommetersignalcomputer-Erwerbsberechnung, ausgerüstet mit wassergekühlter Rohrleitung.

13. Zusätzliche Heizung: Energie 500W, kann die Testkammer interne Temperaturbeständigkeit in 40℃±10℃ oder in 55℃±10℃ machen.

14. Prüflingsgewichtsänderung durch das Wiegen der Balance der automatischen Sammlungsaufzeichnungen, Balance, die 2000g, die Präzision 0.1g wiegend wiegt und wiegen die Stützstangenhöhe justierbar.

15. Gas: Mehr als 95% Reinheit des 3.5kpa±kpa, der minimale Druck für.

16. Steuerungs-, Erwerbs-, Aufzeichnungs- und Ergebnisregelung des Computers.

Andere Parameter und Einleitung

Haustür 1.The hat Fenster und kann die Inspektion der Tätigkeiten des undurchsichtigen Leches blockieren

installiert Unterseite des quadratischen Kastens 2.The hat verhindert den Überdruck das startende Aluminiumfoliestück, die Spitzenrate hat die Druck-Verstelleinrichtung des Kastens interne

3. Lichtquelle: 6.5V Glühlampe, optische Wellenlänge 400~750nm

4. Der Empfänger: für Fotovervielfacherrohr Beförderung 0% für kein Licht durch, Licht der Beförderung 100% ohne Ausschließung vollständig durch.

5. Der leuchtende Kegel wird aus Heizelementen mit Nennleistung von 3500W verfasst

6. Die Oberfläche des Radialkegelherds ist 50mm.

7. Strahlungsintensität: justierbar zwischen 10kw/㎡~50kw/㎡. Beleuchtung der Strahlung 10kw/㎡~50kw/㎡ wird in der Mitte der Beispieloberfläche zur Verfügung gestellt.

8. Verbrennungssystem: Durch das Reglerventil Filter, Regelventilströmungsmesser, Brennerzusammensetzung.

9. Brenner: durch den Anzünder und die Düsenzusammensetzung Düse über der Waagerechte der Beispieloberfläche 10mm und gelegt in die Mittelposition des Exemplars

Hauptkonfiguration

1. Desktop (einschließlich Anzeige) einer

2. undurchsichtiger Block der Schablone eine

3. Ersatzbirnen zwei

4. Handbuch eins

5. Zertifikat eins

6. Kalibrierungslinsen zwei Stücke

7. Drucker einer

8. stellt Analyse-Software man ein

9. heller Flugsteig einer des Beweglichen

10. startender Kasten der Aluminiumfolie eine

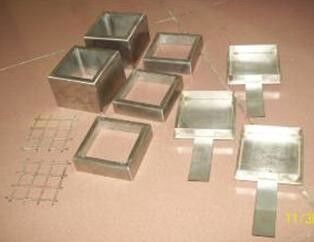

11. Edelstahl-Beispielkasten zwei
