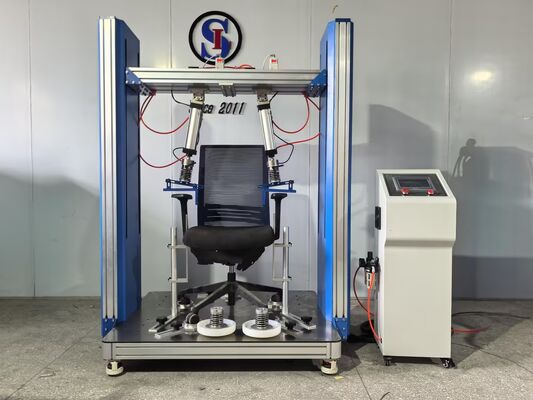

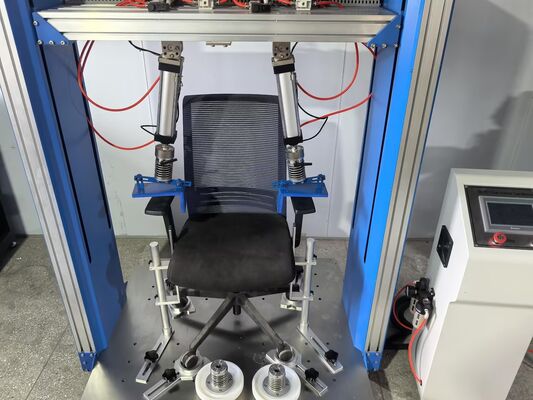

PLC BIFMA X5.1 Stuhl Arm und Bein Tester statische Prüfmaschine Müdigkeitstestmaschine

• Grundfläche: 1,5 m (B) * 2 m (T) * 2 m (H)
• Vertikale Stützen: 2 Einheiten, 1,5 m Höhe
• Querträger: 1 Einheit, motorisch höhenverstellbar

• Pneumatisches Seilzugsystem für Druck-/Zugvorgänge
• Höhenverstellung: 500-1500 mm
• Minimaler horizontaler Abstand: 30 mm (einstellbar)
• Timer: 1 Minute Zug / 1 Minute Druckzyklus

• Verwendet dasselbe Seilzugsystem unter der Armlehne positioniert
• Minimaler vertikaler Abstand: 30 mm (einstellbar)
• Timer: 1 Minute vertikale Abwärtskraft

• Seil-/Gurtzugsystem für 50.000 Zyklen
• Höhenverstellung: 500-780 mm
• 6-stellige Zählersteuerung
• Geschwindigkeit: 10-30 Zyklen/Minute

• Seil-/Gurtzugsystem für 10.000 Zyklen
• Flexible Positionierung auf der Plattform
• 6-stelliger Zähler
• Geschwindigkeit: 10-30 Zyklen/Minute

• Zylindertyp: Doppeltwirkender Zylinder
• Maximale Kraft: 2000 Newton
• Luftversorgung: Mindestens 6 bar

• EIN/AUS-Schalter
• LCD-Anzeige für Lastmesser, Geschwindigkeit, Zyklen und Zeit
• Lastüberwachung zur Vermeidung von Überlastung
• Kraftwähler für vordefinierte Prüfkräfte
• Luftregler mit Druckanzeige

• Not-Aus-Funktion mit Rückzug des Pneumatikzylinders
• Automatischer Abschaltung bei Versagen der Prüfprobe
• Schutz vor mechanischer Beschädigung
• Sicherheitsabschaltung bei Stromausfall
• Automatische Abschaltung nach Abschluss des Zyklus

• ANSI/BIFMA X5.1-2011 11.4 Front Corner Load-Ease Test-Cyclic-Off-center
• ANSI/BIFMA X5.1-2011 18 Beinprüfungs-Front- und Seitenanwendung
• ANSI/BIFMA X5.1-2011 20 Fußstützen-Dauerprüfung-Vertikal-Zyklisch
• ANSI/BIFMA X5.1-2011 21 Arm-Dauerprüfung - Zyklisch

Häufig gestellte Fragen

1. Wofür wird diese Ausrüstung verwendet?
Dieses Prüfgerät bewertet Stuhlarmlehnen, -beine und -fußstützen auf statische Festigkeit und Ermüdungsbeständigkeit. Es simuliert reale Belastungen, um sicherzustellen, dass Sitzmöbel die Anforderungen der BIFMA X5.1 erfüllen, bevor sie auf den Markt kommen.

2. Welche Standards erfüllt es?
Es erfüllt ANSI/BIFMA X5.1-2011, insbesondere die Prüfmethoden 11.4 (Front Corner Load), 18 (Beinprüfung), 20 (Fußstützen-Dauerprüfung) und 21 (Arm-Dauerprüfung).

3. Welche Arten von Stühlen können getestet werden?
Die Maschine ist für die meisten Büro- und Geschäftsstühle mit Armlehnenhöhen von 500 bis 780 mm geeignet. Das verstellbare Befestigungssystem ermöglicht verschiedene Stuhlrahmenkonstruktionen und -größen.

4. Wie funktioniert die Kraftaufbringung?
Es werden zwei Systeme verwendet: ein pneumatisches Seilzugsystem für statische Festigkeitsprüfungen (Druck-/Zug- und vertikale Kräfte) und ein Seil-/Gurtsystem für dynamische Dauerprüfungen bis zu 50.000 Zyklen.

5. Welche Sicherheitsfunktionen sind enthalten?
Not-Aus mit Zylinderrückzug, Überlastungserkennung, Schutz vor mechanischer Beschädigung, Abschaltung bei Stromausfall und automatische Abschaltung bei Probenversagen oder Zyklusende.

6. Was sind die Anforderungen an Strom- und Luftversorgung?
Die Maschine benötigt eine Stromversorgung von 1Φ, AC220V, 3A und mindestens 6 bar Druckluft für das pneumatische System.
