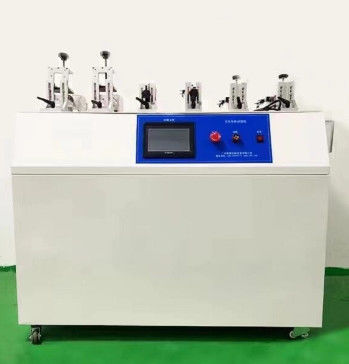

AC220V / 50Hz angepasste Mehrstations-Sechs-Stationen-Schalter-Ausdauer-Tester-Spielzeug-Testmaschine

Dieser Prüfer ist nach den entsprechenden Bestimmungen von GB2099 konstruiert.1, GB17465.1, GB15092.1, und wird zur Prüfung der Lebensdauerprüfgeräte von Schalterprodukten für den Haushalt und ähnliche Zwecke verwendet.

Und an die Ladekiste angeschlossen, um die elektrische Lebensdauer von Steckdosen und Steckdosen und Kupplungen und Geräte-Schalter zu testen.

Es ist notwendig, die Ausrüstung für die Qualitätskontrolle und Qualitätskontrolle durch die Qualitätskontrollabteilung der Hersteller von Elektrozubehör und Haushaltsgeräten zu prüfen.

Die Schalter- und Steckdose-Lebensdauerprüfmaschine nimmt den Zylinder zum Ausführen der Leistung an, treibt die Schiebeanlage mit Steckvorrichtung an, um eine lineare Wechselbewegung herzustellen,so dass die Ein- und Ausschaltung vollständig abgeschlossen istDie Aktionsfrequenz und die Ein-/Aus-Zeit werden durch PLC (Programmierbare Steuerung) und Touchscreen gesteuert, die einfach zu bedienen und zuverlässig zu steuern ist.

1. Anzahl der Prüfmaterialien:

sechs Stationen, darunter eine oder zwei Stationen Rotationsschalterprüfung, drei oder vier Stationen Schaukelschalterprüfung und fünf oder sechs Stationen Drückknopfschalterprüfung.

2. Prüfgeschwindigkeit:

Knopfschalter: 5~60 Mal/minütig einstellbar; Drehschalter 1~10 Mal/minütig einstellbar (Anmerkung: einmal für den wechselseitigen Zyklus).

3. Anzahl der Prüfungen:

1 ~ 999999 mal eingestellt werden kann.

4Schaltzeiten:

0 ~ 999,9 Sekunden (Minuten) einstellbar.

5Zeit der Trennung:

0 ~ 999,9 Sekunden (Minuten) einstellbar;

6Drehgeschwindigkeit:

5 ° ~ 360 ° / S kann eingestellt werden

7. Drehwinkel:

5 ° ~ 7200 ° kann eingestellt werden

8. Anzahl der Zahnräder:

1 ~ 10 Zahnräder können eingestellt werden

9. Drehmodus:

Uhrzeigerspiel, genaue Positionierung des Schrittmotors

10Stromversorgung:

AC220V / 50Hz.

11. Nutzungsumgebung:

Temperatur 0 ~ 40 °C, relative Luftfeuchtigkeit ≤ 85 %, kein heftiges Zittern, Stoß, Vibrationen und keine korrosive Luft.

Das Steuerungssystem verwendet einen Touchscreen. Bei der Auswahl der Funktionen und Einstellung der Parameter drücken Sie einfach die Taste für diese Funktionsoption mit dem Finger nach den Anweisungen auf dem Bildschirm,und nicht hart drücken, um die Filmbildung nicht zu beschädigen.

Station 1: Betreten Sie die Testoberfläche der Station 1.

Andere Arbeitsplätze sind gleich einer Arbeitsstation

1. Anzahl der Prüfungen:die tatsächliche Anzahl der Prüfungen jeder Station anzeigen und das rote Feld die Anzahl der Einstellungen darstellt.
2. Zugzeitintervall:der Zeitrahmen für die Einstellung des Getriebes 0-99.9S eingestellt werden kann.
3. Prüfwinkel:5° ~ 360° eingestellt werden können
4. Einstellung der Getriebe:die Anzahl der Mustergeräte festlegen
5. Prüfgeschwindigkeit:5° ~ 360° / S kann eingestellt werden
6. Betriebsstatus:bei der Prüfung blinkt, beim Anhalten nicht.
7. Identifizierungsmöglichkeiten:Ja Alarm tritt auf, wenn das Produkt einen Störungsvorgang oder einen Störungsvorgang erzeugt; Nein Erkennt nicht, ob die Probe gut oder schlecht ist, und stoppt, wenn die Anzahl der Prüfungen erreicht ist.
8. Beginn:Start jedes Schaltflächen, wenn gedrückt
9. Hört auf!Stoppen des Bit-Switch-Tests, wenn gedrückt wird.
10. Klar:die Anzahl der Prüfungen des Bit-Switches zu löschen.
11. Alarmauslösung:Wenn der Alarm auslöst, drücken Sie diesen Knopf, um den Alarm zu stoppen.
12. Herkunftsbestätigung:Nach der manuellen Einstellung des Probenursprungs drücken Sie die Ursprungsbestätigung zum Starten, nicht zum Bestätigen des Ursprungs kann nicht starten, um den Probenschalter zu schützen.

1. Anzahl der Prüfungen: Anzeige der tatsächlichen Anzahl der Prüfungen an jeder Station, das rote Feld ist die Satznummer.
2. Anschaltzeit: Setzen/Anzeigen der Anschaltzeit jeder Station während der Prüfung.
3. Schlag Einstellung: Setzen Sie den Schlag der Zugstange: 0-50MM eingestellt werden kann
4. Trennzeit: Setzen/Anzeigen der Trennzeit jeder Station während der Prüfung.
5. Geschwindigkeitseinstellung: 0-100MM/S kann eingestellt werden
6. Betriebszustand: bei Prüfung blinkt, beim Anhalten nicht.
7. Identifizierungsmöglichkeiten: Ja Alarm wird ausgelöst, wenn das Produkt einen Fehler bei langem Durchgang oder langem Bruch erzeugt; Nein Keine Erkennung des guten oder schlechten Ergebnisses der Probe, Stopp, wenn die Anzahl der Tests erreicht ist
8. Start: jeder Schalter wird gestartet, wenn er gedrückt wird
9. Stopp: Stopp des Bit-Switch-Tests, wenn gedrückt.
10. Klar: Die Testdaten des Bit-Schalters sind klar.
11. Alarmfreisetzung: Drücken Sie diesen Knopf, um den Alarm freizusetzen, wenn er auftritt.

Montage der Probe: installieren Sie zunächst den Drehschalter, um ihn in die Ausgangsposition zu bringen, und klemmen Sie den Drehschalter dann an die richtige Befestigungsanlage.und dann klemmen Sie den Drehkopf auf den Schlag mit einem speziellen Handgriffe (siehe unten Bild)

Montieren Sie den Schalter/Tastenknopf fest in der Leuchte und stellen Sie die Position nach oben, unten, links und rechts

1. Das Muster wird installiert, die Position angepasst und manuell so gerichtet, dass der Prüfschalter normal eingeschaltet und ausgeschaltet werden kann.
2. Alle Prüfparameter entsprechend den Prüfvorschriften einstellen.
3. Testen Sie, ohne das gute oder schlechte Ergebnis der Probe zu ermitteln, wählen Sie keine Identifizierung aus und stoppen Sie nach Erreichen der vorgegebenen Anzahl von Zeiten.
4. Die positive oder schlechte Wirkung der Probe während der Prüfung zu ermitteln, die Probe auf das Lastgerät zu legen und die Identifizierung zu wählen.
5. Drücken Sie die Taste "Start", der Test beginnt, drücken Sie die Taste "Stop", der Test stoppt.
6. Nach dem Test schalten Sie den Strom ab.

• Das Gerät sollte häufig gereinigt werden.
• Vermeiden Sie während der Arbeit, die Bewegung beweglicher Teile künstlich zu blockieren.
• Die Hülle sollte geerdet sein.
