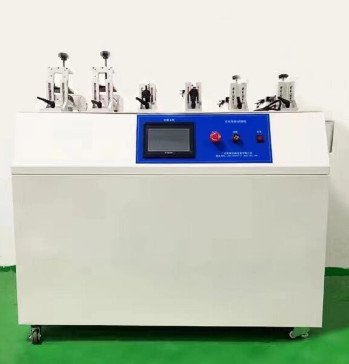

Hohe Qualität 6 Stationen Schalter Ausdauer Tester mit niedrigerem Preis

I. Übersicht über den Ausdauerprüfer für Schalter

Dieser Prüfer ist nach den entsprechenden Bestimmungen von GB2099 konstruiert.1, GB17465.1, GB15092.1, und wird zur Prüfung der Lebensdauerprüfgeräte von Schalterprodukten für den Haushalt und ähnliche Zwecke verwendet.

Und an die Ladekiste angeschlossen, um die elektrische Lebensdauer von Steckdosen und Steckdosen und Kupplungen und Geräte-Schalter zu testen.

Es ist notwendig, die Ausrüstung für die Qualitätskontrolle und Qualitätskontrolle durch die Qualitätskontrollabteilung der Hersteller von Elektrozubehör und Haushaltsgeräten zu prüfen.

II. Bauwesen

Die Schalter- und Steckdose-Lebensdauerprüfmaschine nimmt den Zylinder zum Ausführen der Leistung an, treibt die Schiebeanlage mit Steckvorrichtung an, um eine lineare Wechselbewegung herzustellen,so dass die Ein- und Ausschaltung vollständig abgeschlossen istDie Aktionsfrequenz und die Ein-/Aus-Zeit werden durch PLC (Programmierbare Steuerung) und Touchscreen gesteuert, die einfach zu bedienen und zuverlässig zu steuern ist.

III. Haupttechnische Parameter

1Die Anzahl der Prüfmaterialien: sechs Stationen, darunter ein oder zwei Stationen Rotationsschalter, drei oder vier Stationen Schaukelschalter und fünf oder sechs Stationen Schaltknopfschalter.

2. Prüfgeschwindigkeit: Knopfschalter: 5~60mal/minütig einstellbar; Drehschalter 1~10mal/minütig einstellbar (Anmerkung: einmal für den wechselseitigen Zyklus).

3. Die Anzahl der Prüfungen: 1 ~ 999999 Mal kann festgelegt werden.

4. Schaltzeit: 0 ~ 999,9 Sekunden (Minuten) einstellbar.

5. Abschaltzeit: 0 ~ 999,9 Sekunden (Minuten) einstellbar;

6. Drehgeschwindigkeit: 5 ° ~ 360 ° / S kann eingestellt werden

7. Drehwinkel: 5 ° ~ 7200 ° kann festgelegt werden

8. Anzahl der Zahnräder: 1 ~ 10 Zahnräder können eingestellt werden

9Drehmodus: Uhrzeigersinn, Schrittmotor präzise positioniert

10- Stromversorgung: 220 V AC / 50 Hz.

11.Nutzungsumgebung: Temperatur 0 ~ 40 °C, relative Luftfeuchtigkeit ≤ 85%, keine heftigen Schüttelungen, Stoßschläge, Vibrationen und keine korrosive Luft.

IV. Prüfoberfläche

Das Steuerungssystem verwendet einen Touchscreen. Bei der Auswahl der Funktionen und Einstellung der Parameter drücken Sie einfach die Taste für diese Funktionsoption mit dem Finger nach den Anweisungen auf dem Bildschirm,und nicht hart drücken, um die Filmbildung nicht zu beschädigen.

Station 1: Betreten Sie die Testoberfläche der Station 1.

Andere Arbeitsplätze sind gleich einer Arbeitsstation

1.Öffnen des Bildschirms

Bild 1.

2.Rotationsschalterprüfung (Station 1 oder Station 2)

                                                              Bild 2

(1) Anzahl der Prüfungen: Anzeige der tatsächlichen Anzahl der Prüfungen für jede Station, wobei das rote Feld die Anzahl der Einstellungen darstellt.

(2) Gangzeitintervall: Der Gangzeitintervall 0-99.9S kann eingestellt werden.

(3) Prüfwinkel: 5° ~ 360° kann eingestellt werden

(4) Aufstellung des Fanggeräts: Anzahl der Mustergeräte

(5) Prüfgeschwindigkeit: 5° ~ 360° / S kann eingestellt werden

(6) Betriebszustand: Blinken bei der Prüfung, nicht blinken beim Anhalten.

(7) Identifizierungsmöglichkeiten: Ja Alarm wird ausgelöst, wenn das Produkt einen Fehlvorgang oder einen langen Bruch erzeugt;Nein Ermittelt nicht, ob die Probe gut oder schlecht ist, und hört auf, wenn die Anzahl der Tests erreicht ist.

(8).Start: jeder Schalter, der gedrückt wird, startet

(9) Stopp: Stopp des Bit-Switch-Tests, wenn gedrückt wird.

(10) Klar: die Anzahl der Prüfungen des Bit-Switches wird klar.

(11) Alarm: Wenn der Alarm ausgelöst wird, drücken Sie diesen Knopf, um den Alarm zu stoppen.

(12) Herkunftsbestätigung: Nach manueller Einstellung der Probeherkunft drücken Sie die Herkunftsbestätigung zum Starten, nicht zur Bestätigung der Herkunft kann nicht starten, um den Probewechsel zu schützen.

3.Test des Schaltknopfs und des Schaltknopfs (Station 3-6)

Bild 3

(1) Anzahl der Prüfungen: Anzeige der tatsächlichen Anzahl der Prüfungen an jeder Station, das rote Feld ist die Satznummer.

(2) Einschaltzeit: Einstellen/Anzeigen der Einschaltzeit jeder Station während der Prüfung.

(3) Schlag Einstellung: Setzen Sie den Schlag der Zugstange: 0-50MM kann eingestellt werden

(4) Trennzeit: Setzen/Anzeigen der Trennzeit jeder Station während der Prüfung.

(5) Geschwindigkeitseinstellung: 0-100MM/S kann eingestellt werden

(6) Betriebszustand: Blinken bei der Prüfung, nicht blinken beim Anhalten

(7) Identifizierungsmöglichkeiten: Ja Alarm wird ausgelöst, wenn das Produkt einen Störungsfehler erzeugt; Nein Nein Erkennung des guten oder schlechten der Probe, Stopp, wenn die Anzahl der Tests erreicht ist

(8) Starten: jeder Schalter, der gedrückt wird, wird gestartet.

(9) Stopp: Stopp des Bit-Switch-Prüfvorgangs bei Drücken.

(10) Klar: Die Prüfdaten des Bit-Switches sind klar.

(11) Alarmauslösung: Drücken Sie diesen Knopf, um den Alarm zu lösen, wenn er ausgelöst wird.

V. Betriebsmethode

1- Installation des Drehschalters.

Montage der Probe: installieren Sie zunächst den Drehschalter, um ihn in die Ausgangsposition zu bringen, und klemmen Sie den Drehschalter dann an die richtige Befestigungsanlage.und dann klemmen Sie den Drehkopf auf den Schlag mit einem speziellen Handgriffe (siehe unten Bild)

2Installation des Schaltknopfs.

Montieren Sie den Schalter/Tastenknopf fest in der Leuchte und stellen Sie die Position nach oben, unten, links und rechts

3.Prüfmethode

(1) Das Muster wird installiert und in die richtige Position gebracht, manuell so gerichtet, daß der Prüfschalter normal eingeschaltet und ausgeschaltet werden kann.

(2) Alle Prüfparameter sind nach den Prüfvorschriften einzustellen.

(3) Testen Sie, ohne das gute oder das schlechte der Probe zu erkennen, wählen Sie keine Identifizierung aus, stoppen Sie nach Erreichen der festgelegten Anzahl von Zeiten.

(4) Während der Prüfung das gute oder schlechte der Probe ermitteln, die Probe auf die Laststation legen und die Identifizierung wählen.

(5) Drücken Sie die Taste "Start", der Test beginnt, drücken Sie die Taste "Stop", der Test stoppt.

(6) Nach der Prüfung ist der Strom abzuschalten.

Schalt- und Ladeleitung

VI. Vorsichtsmaßnahmen

1Das Instrument sollte häufig gereinigt werden.

2. Vermeiden Sie beim Arbeiten eine künstliche Blockierung der Bewegung beweglicher Teile.

Die Hülle sollte geerdet sein.

1Das Instrument sollte häufig gereinigt werden.

2. Vermeiden Sie beim Arbeiten eine künstliche Blockierung der Bewegung beweglicher Teile.

Die Hülle sollte geerdet sein.
