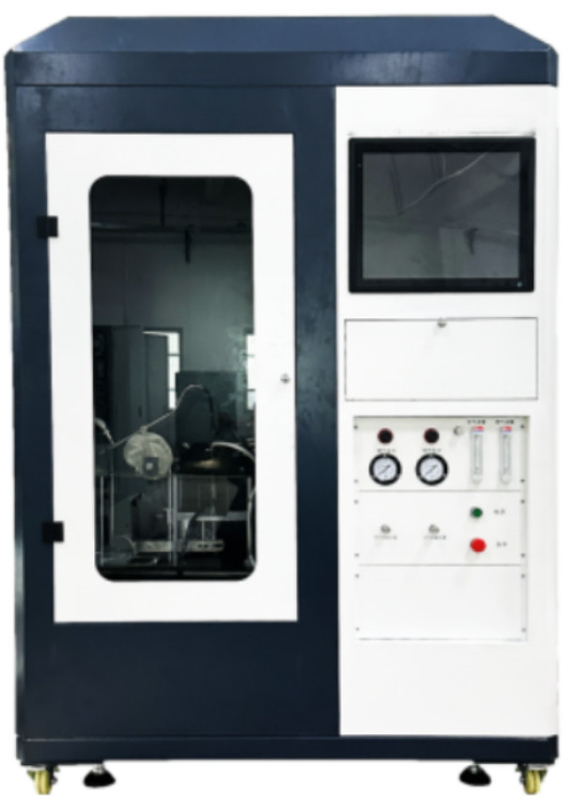

PC-Steuerungsmodell ISO 5657 Baustoffentzündungstester

Der Wert der56 BaumaterialZündleistungstester

1Einführung in die Maschine

Es eignet sich zur Prüfung der Entflammbarkeit der Feueroberfläche von Materialien,Verbundwerkstoffe oder Bauteile, deren Dicke bei horizontaler Platzierung unter bestimmten thermischen Strahlungsbedingungen 70 mm nicht überschreitetEs kann verwendet werden, um Wände und Decken auszubessern, Bodenbeläge, Außenverkleidungen und Wärmedämmungsmaterialien für Luftkanäle usw. bei einem spezifischen Brandszenario zu bewerten.der Brandzustand des Erzeugnisses kann genau beschrieben werden, so dass die Testergebnisse die Verbrennungsleistung des Produkts im tatsächlichen Gebrauch widerspiegeln und die Prüfung unterscheiden kann, welche Materialien leicht entzündbar sind und welche nicht leicht entzündbar sind,Hilfe bei der Unterscheidung der Brandgefahr des Materials.

2.Prüfstandards

ISO 5657

3.Maschinenmerkmal

Der Steuerungsteil verwendet PLC-Programmierung, Computer, hochpräzise Platine, Modulsteuerung, PID-Steuerung, Signalsammlung und Verarbeitung mit 16-Bit-Hochpräzisionsplatine, Genauigkeitsniveau kann 1% erreichen,stabile Leistung, gute Wiederholbarkeit. Computersteuerungsschnittstelle: 3.2 VERWENDE hochwertige Geräte und Instrumente (Labview) professionelle Entwicklungssoftware, Schnittstelle ist streng, der hohe Automatisierungsgrad,Die ganze Bürokratie und der Betrieb wurden in einen Computer integriert., ist schnell, einfach zu bedienen, menschliche Schnittstelle, der Narr.Betriebssoftware 3 für die Datenspeicherung und die Ermittlung der Ausgabeergebnisse.3: Windows XP-Betriebsschnittstelle, Labview-Stil, einfach zu bedienen, menschliche Schnittstelle, der Narr.KontrollventilDurchflussregelung von Propan und Luft zur Pilotenflamme mit einem präziser gesteuerten Massendurchflussmesser. 3.5 nach GB/T14523-2007 Abschnitt 8 und Abschnitt 8 ISO5657-1997 "Prüfung sollte in der Grundlage keine Luft oder haben den Schild zum Schutz der Umwelt, darf die Umgebungsluftgeschwindigkeit des Prüfgeräts nicht mehr als 0,2 m/s betragen. Der Bediener sollte die Beschädigung von Verbrennungsprodukten vermeiden und den freigesetzten Rauch entfernen.aber nicht über der Einheit einen Zwangsabgas bilden." Eine geeignete Box zu entwickeln, um nicht nur sicherzustellen, daß der Luftdurchfluss die Prüfung nicht beeinträchtigt, sondern auch, um den Rauch wirksam zu entsorgen.

4.Technischer Parameter

4.1 Ganze Maschine: bestehend aus Strahlenkegel, Zündvorrichtung, Düse, Druckplattenmechanismus und Stützrahmen, Temperaturrekorder, Gassystem, Signalgewinnung und -verarbeitung, Computer usw.

4.2 Probenregale, Platte und Druckplatte: 2 Probenregale und Befestigungen der übrigen Teile sind aus Edelstahlregeln mit einer Wandstärke von 1,5 mm,25 mm x 25 mm Größe des quadratischen Stahlrohrs hergestelltDie Gesamtgröße beträgt 275 mm * 230 mm.

4.2.2 Niveauschutz 220 mm Seitenlänge, 4 mm Dicke.Die horizontale Schutzplatte ist 260 mm über dem Basisrahmen durch vier Stativ mit einem Durchmesser von 16 mm an der Ecke der Schutzplatte befestigtIn der Mitte der Platte wird eine kreisförmige Öffnung mit einem Durchmesser von 150 mm geschnitten, und der obere Rand der Öffnung wird in einen Schacht von 45° zur horizontalen Ebene und einer Breite von 4 mm geschnitten.Anlage mit 2 Wurzeln ist weniger als 355 mm lang, 20 mm Durchmesser steile vertikale Leitstange, die jeweils an der Mitte des Stützrahmens auf jeder kurzen Seite montiert sind.zwischen den beiden senkrechten Leitstäben eine horizontale Einstellstange von 25 mm × 25 mm installiert ist.

4.2.3 Die Einstellstange kann auf der Führstange gleiten oder manuell durch Schrauben in eine bestimmte Position geschraubt werden. Die Einstellstange ist mit einer vertikalen Lochhülle in der Mitte versehen.mit einer Breite von mehr als 30 mm,Auf den Schieberaden wird eine quadratische Pressenplatte mit einer Seitenlänge von 180 mm und einer Dicke von 4 mm angebracht.Die Druckplatte drückt die untere untere Oberfläche der Schutzplatte durch den Balance Dreharm, die unter dem horizontalen Einstellstäbe und gegen das untere Ende des senkrechten Schiebestäbes montiert wird.

4.2.4 An einem Ende des rotierenden Arms befindet sich eine Walze am Drehscheibe des unteren Endes des vertikalen Schieberangs, und am anderen Ende befindet sich ein Einstellhammer.Das Gegengewicht kann Proben unterschiedlicher Qualität ausgleichen und einen konstanten Druck von 20 N zwischen der Probe und der Schutzplatte ausübenDa die Probe während der Prüfung zusammenbrechen, erweichen und schmelzen kann, ist eine Einstell- und Positioniervorrichtung vorgesehen, um die Aufwärtsbewegung der Druckplatte zu begrenzen, wobei der maximale Abstand 5 mm beträgt.und das Pad kann zwischen Druckplatte und Schutzplatte verwendet werden

4.3 Strahlenkegel

4.3.1 Strahlenkegel: Nennleistung 3kw, Strahleneinstrahlung: 10kW/m2 bis 70kW/m2 Heizungselement, Heizungselement mit einer Länge von 3500 mm, Durchmesser von 8,5 mm Edelstahlrohr,Es wird in eine runde Tischform gewickelt und in die Schutzhülle des Deckels eingebautDie Gesamthöhe der Schale beträgt (75±1) mm, der innere Durchmesser der Oberseite (66±1) mm und der innere Durchmesser der Unterseite (200±3) mm.Die innere und äußere Dicke des Schildes ist 1 mm Edelstahl, die mittlere Klemme ist 10 mm dick und die Nenndichte 100 kg/m2 Keramikfaser Isoliermaterial.Das Heizelement wird durch die Stahlnadel fest an der Innenfläche des Schutzdecks befestigt, und 4 Klemmen sind gleich weit am Umfang des Schutzdecks befestigt, um eine versehentliche Entspannung des elektrischen Wärmeleiters am Boden des Schutzdecks zu verhindern.Bei vertikaler Projektion, das Wundheizelement blockiert höchstens 10% der Öffnungsfläche an der Oberseite des Schildes.
