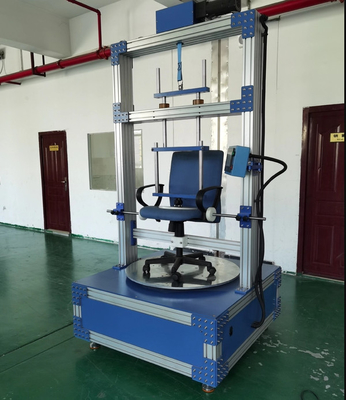

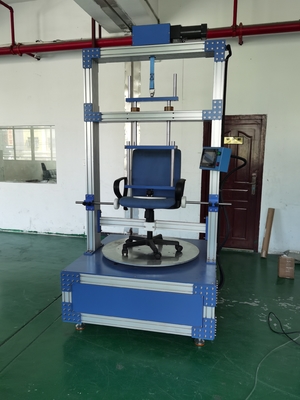

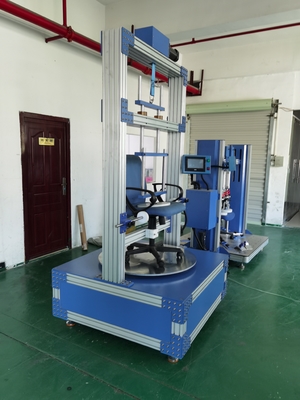

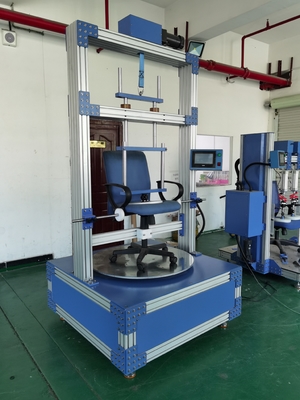

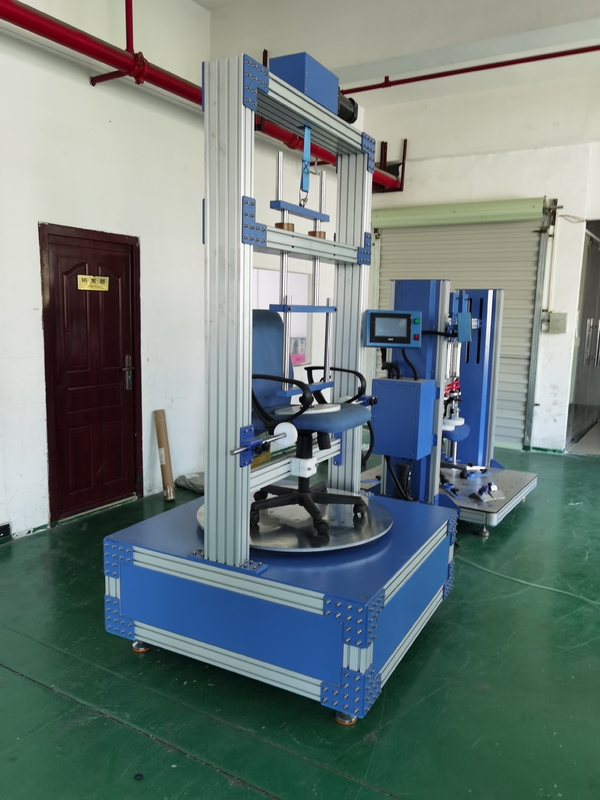

Schwenkbare Haltbarkeitsprüfer Stuhl Prüfmaschine BIFMA 5.1 für Bürositzmöbel

Der Drehdauerprüfstand wird für Sitzmöbel verwendet, mit Lastpolster und Zubehör zur Befestigung des Stuhls, gemäß DIN 4551, EN 1335, NEN 1812 und BIFMA 5.1.

Er wird für Bürostühle, Hocker, Gasfedern verwendet, geprüfte Einheiten werden entweder dem gesamten Prüfverfahren, das von den Normen vorgeschrieben wird, oder ausgewählten Einzelprüfungen unterzogen.

Die Prüfachsen verfügen jeweils über eigene Steuerungen in unmittelbarer Nähe, die über ein Touchpanel bedient und von einer SPS gesteuert werden.

Anwendung

• Bürostuhlhersteller – Qualitätssicherungs- und Produktentwicklungsprüfungen

• Möbelprüflabore – Zertifizierung durch Dritte und Konformitätsprüfungen

• Beschaffungs- und Qualitätsabteilungen – Lieferantenqualifizierung und Wareneingangsprüfung

• Ergonomische Sitzproduzenten – Validierung der Dauerhaltbarkeit des Drehmechanismus

• Hocker- und Gasfederhersteller – Bewertung der Dauerhaltbarkeit von Komponenten

• Forschungseinrichtungen – Vergleichende Produktanalysen und Materialstudien

Anwendbar auf: Alle Stuhltypen mit drehbarem Sitz.

Spezifikationen

Normen
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Bestehend aus

1 Prüfrahmens

1 elektrisch angetriebener Drehtestaufbau

1 Aktuator lastgesteuert, Kolbendurchmesser 80 mm, Kolbenhub 500 mm, 2500 N

1 Lastpolster, Durchmesser 200 mm gemäß DIN EN 1335 mit kardanischer Anschlussverbindung

1 Satz Standardbefestigungselemente

1 Kraftaufnehmer 5 kN - 1 Satz Anschläge, Klemmen

Häufig gestellte Fragen

F1: Wofür wird dieses Gerät verwendet?
Diese Maschine testet die Dauerhaltbarkeit von Stuhl-Drehmechanismen, indem sie jahrelange wiederholte Drehungen unter Last simuliert. Sie hilft Herstellern, die Produktqualität zu überprüfen und internationale Zertifizierungsanforderungen vor der Markteinführung zu erfüllen.

F2: Wie funktioniert die Maschine?
Der Prüfer platziert eine gewichtete Last auf dem Sitz und dreht den Stuhl oder die Plattform mit kontrollierter Geschwindigkeit (5–15 Umdrehungen pro Minute) für bis zu 120.000 Zyklen. SPS- und Touchpanel-Steuerungen ermöglichen eine einfache Einrichtung und Überwachung.

F3: Welche Normen werden eingehalten?
Sie unterstützt BIFMA X5.1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 und EN 581-2. Die primäre Prüfungsreferenz ist BIFMA X5.1-2002, Prüfung Nr. 9, mit einem Verfahren, das auf BIFMA X5.1-2017 basiert.d) Das Zyklengerät muss so eingestellt werden, dass es das geringere der folgenden Werte dreht: den verfügbaren Drehbereich oder 360 Grad ± 10 Grad. Wenn der verfügbare Drehbereich weniger als 360 Grad beträgt, muss die Drehung der Prüfmaschine so eingestellt werden, dass der Drehmechanismus die Anschläge berührt, aber nicht überfährt. Die Drehung kann bidirektional oder unidirektional erfolgen.

Alle Arten von Stühlen mit drehbarem Sitz – einschließlich Bürostühlen, Hockern und mit Gasfedern ausgestatteten Sitzen – können mit den mitgelieferten Befestigungselementen und dem Lastpolster getestet werden.
F5: Was sind die wichtigsten Prüfparameter?d) Das Zyklengerät muss so eingestellt werden, dass es das geringere der folgenden Werte dreht: den verfügbaren Drehbereich oder 360 Grad ± 10 Grad. Wenn der verfügbare Drehbereich weniger als 360 Grad beträgt, muss die Drehung der Prüfmaschine so eingestellt werden, dass der Drehmechanismus die Anschläge berührt, aber nicht überfährt. Die Drehung kann bidirektional oder unidirektional erfolgen.

F6: Was ist im Lieferumfang der Maschine enthalten?
Das Paket enthält einen Prüfrahmens, einen elektrisch angetriebenen Drehtestaufbau, einen pneumatischen Aktuator (80 mm Bohrung / 500 mm Hub / 2.500 N), ein 200 mm Lastpolster mit kardanischem Anschluss, Befestigungselemente, einen 5 kN Kraftaufnehmer sowie Anschläge/Klemmend) Das Zyklengerät muss so eingestellt werden, dass es das geringere der folgenden Werte dreht: den verfügbaren Drehbereich oder 360 Grad ± 10 Grad. Wenn der verfügbare Drehbereich weniger als 360 Grad beträgt, muss die Drehung der Prüfmaschine so eingestellt werden, dass der Drehmechanismus die Anschläge berührt, aber nicht überfährt. Die Drehung kann bidirektional oder unidirektional erfolgen.

Einphasen-Wechselstrom 220 V 50 Hz 5 A
Referenzdokument: BIFMA X5.1-2017 Drehtestd) Das Zyklengerät muss so eingestellt werden, dass es das geringere der folgenden Werte dreht: den verfügbaren Drehbereich oder 360 Grad ± 10 Grad. Wenn der verfügbare Drehbereich weniger als 360 Grad beträgt, muss die Drehung der Prüfmaschine so eingestellt werden, dass der Drehmechanismus die Anschläge berührt, aber nicht überfährt. Die Drehung kann bidirektional oder unidirektional erfolgen.

b) Wenn der Sitz verstellbar ist, stellen Sie ihn in die maximale Sitzposition. Stellen Sie alle anderen verstellbaren Merkmale in die normale Gebrauchsbedingung ein.
c) Ein Gewicht von 122 kg (270 lb) muss auf den Sitz gelegt werden, so dass der Schwerpunkt der Last 51 bis 64 mm (2 bis 2,5 Zoll) vor der Mittellinie der Drehachse liegt, wie in Bild 1 gezeigt.d) Das Zyklengerät muss so eingestellt werden, dass es das geringere der folgenden Werte dreht: den verfügbaren Drehbereich oder 360 Grad ± 10 Grad. Wenn der verfügbare Drehbereich weniger als 360 Grad beträgt, muss die Drehung der Prüfmaschine so eingestellt werden, dass der Drehmechanismus die Anschläge berührt, aber nicht überfährt. Die Drehung kann bidirektional oder unidirektional erfolgen.

e) Bei Stühlen, die sich um 360 Grad drehen, ist ein Zyklus eine volle Umdrehung. Bei Stühlen, die sich weniger als 360 Grad drehen, ist ein Zyklus die Drehung von einem Anschlag zum anderen.

f) Der Sitz oder die Plattform muss für 60.000 Zyklen mit einer Rate zwischen 5 und 15 Umdrehungen pro Minute gedreht werden.

g) Wenn die Sitzhöhe verstellbar ist, stellen Sie die Höhe auf die niedrigste Position ein.

h) Bei allen Stühlen wird die Prüfung für weitere 60.000 Zyklen fortgesetzt, insgesamt 120.000 Zyklen.

Prüfbild:
