| Funktion |
Zwei, drei, vier Drähte messen Erdungswiderstand, Bodenwiderstand;Erdspannung, Wechselspannungsmessung |
| Umgebungstemperatur und Luftfeuchte |
23°C±5°C, unter 75% RH |
| Macht |
8.4V-Lithiumbatterie (eingebaut) |
| Störspannung |
< 20 V (zu vermeiden) |
| Interferenzstrom |
< 2A (zu vermeiden) |
| Messung R Elektrodenabstand |
a> 5d |
| Messung des Elektrodenabstands |
a> 20 Stunden |
| Hilfsgrundwiderstand |
Referenzzustand < 100Ω, Betriebszustand < 5kΩ |
| Reichweite |
Erdungswiderstand: 0,00Ω ≈ 30,00kΩ Bodenwiderstand: 0,00Ωm ≈ 9999kΩm Erdungsspannung: 0,00V ≈ 100,0V |
| Messmodus |
Präzise Vier-Draht, Drei-Draht Messung, einfache Zwei-Draht Messung |
| Messmethoden |
Erdungswiderstand: Nennstromwechselpolmethode
Bodenwiderstand: Vierpolarmethode
Bodenspannung: Durchschnittliche Berichtigung (zwischen S-ES-Schnittstelle)
|
| Prüffrequenz |
128 Hz |
| Kurzschlussprüfstrom |
> 20 mA (Sinuswelle) |
| Prüfspannung in offener Schaltung |
AC 28V max. |
| Elektrodenabstandsbereich |
Kann 1 m ≈ 100 m eingestellt werden |
| Wechsel des Ganges |
vollautomatische Schaltanlage 0,00Ω 30 kΩ;vollautomatische Schaltanlage 0,00Ωm 9000kΩm |
| Hintergrundbeleuchtung |
Steuerbare Grau-Bildschirm-Hintergrundbeleuchtung, geeignet für den Einsatz an schwachen Stellen |
| Anzeigemodus |
4 Bit großes LCD-Display, graue Bildschirmhintergrundbeleuchtung |
| Messanweisungen |
LED-Blinkanzeige während der Messung |
| LCD-Größe |
111 mm × 68 mm |
| LCD-Displayfeld |
108 mm × 65 mm |
| Größe des Geräts |
277.2mm × 227,5mm × 153mm |

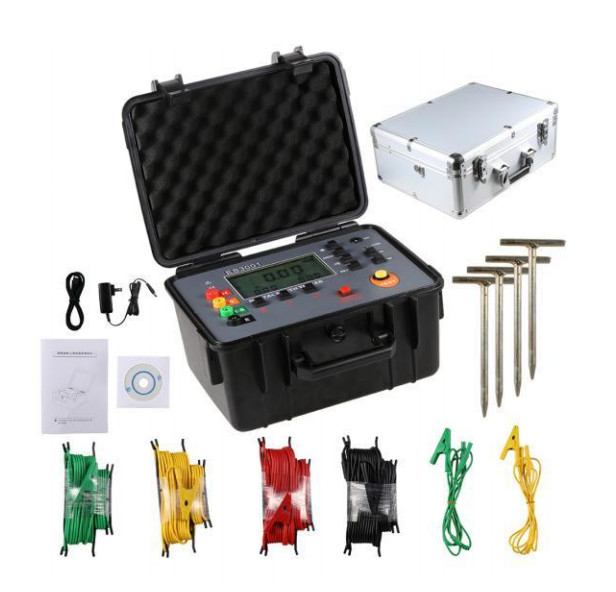

| Standardlänge der Prüfleitung |
4 Streifen: rot 15 m, schwarz 15 m, gelb 10 m, grün 10 m je |
| Einfache Prüflinie |
2 Streifen: gelb 1,6 m, grün 1,6 m je |
| Hilfsmittel Erdungsstange |
4PCS:φ10mm × 200mm |
| Messzeit |
Erdungsspannung: ca. 3 mal/Sekunde Erdungswiderstand,Bodenwiderstand: ca. 7 Sekunden/Zeit |
| Leitungsspannung |
Messung unter AC100V (Funktion zur Erdspannungsmessung kann nicht zur Messung der Betriebsleistung verwendet werden) |
| USB-Schnittstelle |
Mit USB-Schnittstelle, Softwareüberwachung, Speicherdaten können auf den Computer hochgeladen, gespeichert und gedruckt werden |
| Kommunikationslinie |
Eine USB-Kommunikationsleitung, 1,5 m lang |
| Datenspeicherung |
500 Gruppen, "MEM" Speicher zeigt, blinkendes "FULL" Symbol zeigt an, dass der Speicher voll ist |
| Überprüfung der Daten |
Datenüberprüfungsfunktion: Anzeige des Symbols "MR" |
| Anzeige des Überflusses |
Funktion für Überflutung über den Bereich: Anzeige des Symbols "OL" |
| Interferenzprüfung |
Automatische Identifizierung der Störsignale, Angabe des Symbols "LÄUDE", wenn die Störspannung größer als 5V ist |
| Hilfsbefestigungstest |
Mit Hilfsgrundwiderstandsprüfung 0,00KΩ ~ 30kΩ (Rh max = 3kΩ + 100R < 50kΩ; Rs max = 3kΩ + 100R < 50kΩ) |
| Alarmfunktion |
Alarm, wenn der gemessene Wert den Alarm-Einstellwert übersteigt |
| Batteriespannung |
Echtzeitanzeige der Batterieleistung, die bei geringer Batteriespannung an das rechtzeitige Laden erinnert |
| Automatisches Herunterfahren |
Anzeige, automatisches Herunterfahren nach 15 Minuten |
| Stromverbrauch |
Standby: 40mA Max ((Hintergrundlicht ausgeschaltet) Hintergrundlicht einschalten: ca. 43mA Messung: 75mA Max ((Hintergrundlicht ausgeschaltet) |
| Gewicht |
Instrument: 2450 g (einschließlich Batterie) Prüfleitungen: 1300 g Hilfsbefestigungsstange: 850 g (einschließlich 4 PCS) |
| Betriebstemperatur und Luftfeuchtigkeit |
-10°C-40°C; unter 80% RH |
| Lagertemperatur und Luftfeuchtigkeit |
-20°C-60°C; unter 70% RH |
| Überlastschutz |
Erdungswiderstand:AC 280V/3 Sekunden zwischen H-E- und S-ES-Anschlüssen |
| Isolierwiderstand |
> 20MΩ ((500V zwischen Schaltung und Gehäuse) |
| Druckwiderstand |
AC 3700V/rms ((zwischen Schaltung und Gehäuse) |
| Elektromagnetische Eigenschaften |
IEC 61326 (EMC) |
| Geeignet für Sicherheitsvorschriften |
IEC61010-1 ((CAT III 300V,CAT IV 150V,Verunreinigungsgrad 2);
Die in Absatz 1 genannten Vorschriften gelten für die Verwendung von Fahrzeugen, die in der Kategorie "Fahrzeuge" fallen.
IEC61557-1 (Ausgersteckungswiderstand);
IEC61557-5 ((Bodenwiderstand);
JJG 366-2004.
|
