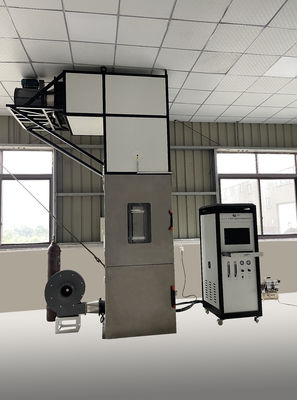

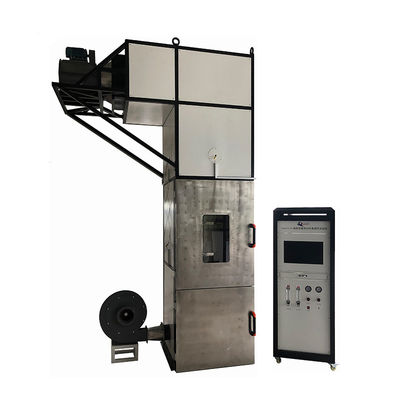

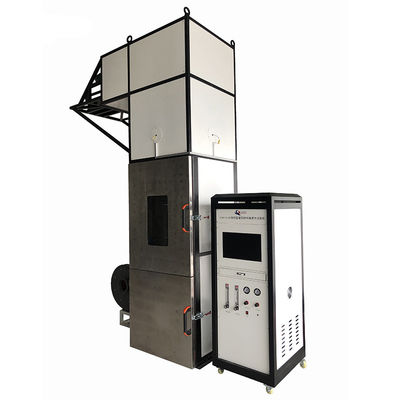

LÄRM 4102-15/16 Brandschacht Prüfeinrichtung für Baumaterialien

LÄRM 4102-15/16 Brandschacht Prüfeinrichtung für Baumaterialien

  • LÄRM 4102-15/16 Brandschacht Prüfeinrichtung für Baumaterialien
  • LÄRM 4102-15/16 Brandschacht Prüfeinrichtung für Baumaterialien
  • LÄRM 4102-15/16 Brandschacht Prüfeinrichtung für Baumaterialien
LÄRM 4102-15/16 Brandschacht Prüfeinrichtung für Baumaterialien
Produktdetails:
Herkunftsort: China
Markenname: SKYLINE
Zertifizierung: Calibration
Modellnummer: SL-FL 4102
Zahlung und Versand AGB:
Min Bestellmenge: 1 Einheit
Preis: negotiated
Verpackung Informationen: Sperrholzkiste
Lieferzeit: 35 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1 Einheitsmonat
Kontakt
Ausführliche Produkt-Beschreibung
SKYLINE: Brandschacht-Prüfeinrichtung Standarda: LÄRM 4102-15, DIN4102-16
Verbrennungskammergröße: 800mm*800mm*2000mm Gas: Methan, 99% Reinheit oder oben;: Methan, 99% Reinheit oder oben;
Verbrennungskastenmaße: 1290mm*1050mm*3950mm Strömungsgeschwindigkeit: 10±1m3/min
Markieren:

LÄRM 4102-15 Prüfeinrichtung

,

Brandschacht-Prüfeinrichtung

,

LÄRM 4102-16 Prüfeinrichtung

LÄRM 4102-15/16 Brandschacht Prüfeinrichtung





1. Anwendung

LÄRM 4102-16 beschreibt das einheitliche Verfahren für die Prüfung von Baumaterialien im „Brandschacht“ entsprechend LÄRM 4102-15. Die Revision von LÄRM 4102-16 wird durchgeführt, um die Liste von Standardprodukten zu aktualisieren, die in der Prüfmethode benutzt werden. Die Prüfmethode wird für die Feuerprüfung von Baumaterialien angewendet. Das Brandschacht ist eine quadratische Wohnung in, von welcher Luft mit einer konstanten Strömungsgeschwindigkeit von unterhalb eingeführt wird, und von der Rauchgasentweichen von oben. Es wird mit einem quadratischen Gasbrenner, mittels dessen das Exemplar in einem Montagerahmen vereinbarte, um einen Kamin zu bilden, wird herausgestellt dem Flammen ausgerüstet.



Brandschacht-Prüfeinrichtung, in Übereinstimmung mit LÄRM 4102-teilige 15, ist für die Feuerprüfung von Baumaterialien und Elementen bestimmt. Das ‚brandschacht‘ ist eine quadratische Kammer, die einen konstanten Fluss der Luft eingeführt von der Unterseite hat, und Verbrennungsgasentweichen von der Spitze der Kammer. Die Exemplare werden vertikal angebracht und ausgesetzt der Flamme, die durch einen quadratischen Gasbrenner erzeugt wird.

2. Technische Parameter

2,1 umfassen die Versuchseinrichtungen Verbrennungskammer, Schaltschrank, Brenner, Objekttisch, Kalibriereinrichtung, etc.;

2,2 ist die interne hohle Größe der Verbrennungskammer 800mm*800mm*2000mm, und die Wand der Kammer ist eine mehrschichtige Isolierungsstruktur;

2,3 ist die Verbrennungskammerwand eine mehrschichtige Struktur, vom Innere zur Außenseite: 2mm Stahlplatte, 6mm Asbestplatte (Dichte, die nicht 600kg/m3 übersteigt), 40mm starke Mineralisolierungsfaser (nominale Dichte 100kg/m3), äußere Stahlplatte;

2,4 Verbrennungskammer von der Unterseite zu übersteigen, von der Einlasskammer, vom Luftregler, von der Verbrennungskammer, von messender Kammer und vom Ausgangkamin;

2,5 wird die Einlasskammer mit Luft der konstanten Rate und der Temperatur durch ein Rohr von φ200 auf der rechten Seite eingezogen;

2,6 ein Einlasssystem der konstanten Temperatur fähig zur Lieferung eines ununterbrochenen Flusses der Luft an einer Strömungsgeschwindigkeit von 10±1m3/min und an einer Temperatur von 23±2°C;

2,7 eine Einlasskammer gepasst mit einer Art gepanzertes Thermoelement K für das Messen der Temperatur der Einlassluft mit einer Genauigkeit von 0.1°C;

2,8 Luftstabilisator, Satz über der Einlasskammer, einer porösen Stahlplatte und mehrfachen Schichten aus Glasfaserfilz bestehend, um die Einlassluftströmung zu homogenisieren

2,9 eine Verbrennungskammer, zum des Brenners und des Prüfstands unterzubringen, der ein rechteckiger Spant 1000 Millimeter-Hoch mit Schrauben an allen vier Seiten ist, zum des Befestigungsabstandes des Exemplars zu justieren

2,10 ein Brenner, ein quadratischer Brenner 200 Millimeter * 200 Millimeter, wenn die Verbrennungsdüsen gleichmäßig auf alle vier Seiten verteilt sind, mit den Düseneröffnungen 3,5 Millimeter-Durchmessers, fähig zur Lieferung einer einheitlichen Jet-Flamme

2,11 a-Gassystem, aus einem Druckminderventil, einem Manometer, einem Magnetventil, einem Massenstrommeter und einem Anzünder des elektrischen Funkens bestehend;

2,12 ausgerüstet mit einem Methanmassenstrommeter und einem Luftmassemengenflussmeter, um den Gasfluß mit einer Regelgenauigkeit von zu steuern besser als 2%;

2,13 ausgerüstet mit einem Hochspannungsanzünder des elektrischen Funkens für Fernzündung der Zündquelle

2,14 mit den oberen und untereren Ofentüren installiert außerhalb des Einlasses und der Verbrennungskammern, um die Installation von Exemplaren und von Wartungsausrüstung, mit explosionssicherem zu erleichtern, beständiges Glas der hohen Temperatur installiert auf die obere Tür, um Beobachtung von Testphänomenen zu erleichtern

2,15 wird der messende Abschnitt mit einem T-Druckmessrohr und einem Kaminthermoelement gepasst;

2,16 der Gebrauch eines T-artigen Druckmessrohrs angeschlossen an ein Mikromesskreuz, mit Software für realistischen Druck in der Kammer in der Realzeit;

2,17 der Gebrauch von Amerikaner-Omega-Art gepanzerte Thermoelemente k-Edelstahls mit einer Genauigkeit von 0.1°C;

2,18 quadratischer Kamin, gelegen an der Spitze der Verbrennungskammer, wenn dem untereren Teil, der an die Verbrennungskammer und der angeschlossen werden, obere Teil an die externe Abgasanlage angeschlossen sind;

2,19 Konfiguration eines Anemometers des heißen Drahtes, Strecke 0-10m/s, Genauigkeit 0.1m/s, für Lufteinheitlichkeitskalibrierung;

2,20 Omega-Thermoelemente für die Kastenwand und den Kamin, die für Wärmebelastung durch Software kalibriert werden können;

2,21 ist die Test-Software ein Datenerfassungssystem, das Temperatur, Druck sammelt und Zeitdaten in der Realzeit, den Gasfluß steuert, Tests und ExportPrüfberichte durchführt.



3. Installationszustände

2,1 Inneninstallation.

2,2 Verbrennungskastenmaße 1290mm*1050mm*3950mm

2,3 Schaltschrankgröße 2000mm*1050mm*850mm

2,4 Stromversorgung: 220V 32A;

2,5 Gas: Methan, 99% Reinheit oder oben;

2,6 Druckluft: 0.6Mpa, entölt und entwässert;
