Produkteinführung

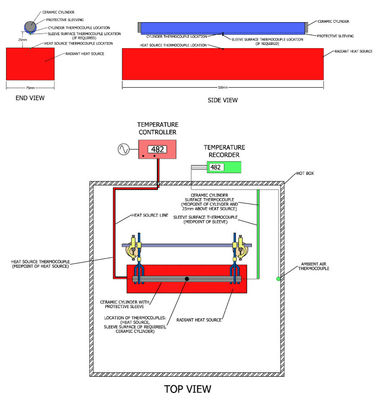

Dieser Prüfstandversuch muss Maßen den Widerstand zum Strahlungswärmewärmefluß von Isoliermaterialien im Ärmel, im Schläuche oder im Band erlauben. Die Wirksamkeit des Ärmels wird bestimmt, indem man die Temperaturdifferenz eines schwarzen keramischen Zylinders und mit und ohne Schutzhülse misst.

Zusammensetzung

Heißläufer (Anhang 2)

Innenmaße von 500 X.500 X.500 Millimeter.

Aluminiumprofilstruktur mit Isolierplatte (Edelstahl + Isolierung + Edelstahl), auf der Unterseite und den Seiten.

Eine Öffnung und ein schließendes System müssen auf der Oberseite zur Verfügung gestellt werden.

Eine Tür mit einer Öffnung soll auf dem vorderen Gesicht zur Verfügung gestellt werden.

Füße sollen auch, mit zwei Wahlen versehen werden: Füße von auf eine Tabelle gesetzt zu werden 2-10 cm, oder Füße von aus den Grund gesetzt zu werden 50-80 cm,

Strahlungswärmequelle (Anhang 3)

Strahlung „Itech“ (712400) 1500W bereits verfügbar an GREMTEK - stellen Sie ein Gehäuse zur Verfügung, um die Strahlung zu halten und das hintere Gesicht zu isolieren - Regelung über einen kontaktlosen Sensor in der Mitte vom leuchtenden (KEYENCE FT-H50 - Anhang 4)

Thermoelement K (Anhang 4)

K-artiger Thermofühler mit offensichtlichen Paaren - SV2000.

Männliche Miniaturverbindungsstückbeendigung Compensed.

Regler/Recorder oder Automatisierungssystem

Der Regler muss die Temperaturregelung auf der Oberfläche der Wärmequelle erlauben.

Die Regelung muss über das kontaktlose Thermoelement erfolgt sein (wie Keyence FT-H50K - Anhang 4).

Der Recorder oder das Automatisierungssystem müssen alle Temperaturmessungen (Quellen und K-artige Thermoelemente) speichern.

Diese Daten müssen von jedem möglichem PC wieder gutzumachend leicht sein, der an das Netz angeschlossen wird. Datenabzug kann über Excel verarbeitet werden.

Der Recorder oder das Automatisierungssystem müssen definieren dürfen:

Welches Thermoelement die Wärmequelle die notierende Frequenz steuert (Beispiel: notierende Temperatur alle 1 oder 5 Sekunden).

Aufzeichnungsbeginn und Endzeit (wenn möglich)

Addieren Sie Kommentare (wenn möglich)

Definieren Sie einen Namen für die verbundenen Thermoelemente (wenn möglich)

Fähig, bis 12 K-artige Thermoelemente mit MMK-Stecker für Miniaturverbindungsstücke (Anhang 4) zu notieren

Zylinderunterstützung

Dieses muss in der Lage sein, den Zylinder an seinen Enden fest zu halten, die zu dieser Strahlung entsprechend verschiedenen Durchmessern parallel sind.

Die Zylinderzerlegung sollte einfach sein, mit seinem Ersatz fortzufahren (prüfend mit oder ohne Schutz).

Der Abstand zwischen dem leuchtenden Gesicht und der leuchtenden Oberfläche sollte von 5 bis 100 Millimeter justierbar leicht sein.

Die Navigationsanlage sollte zu anwendbarem in der Lage sein, andere Unterstützungen als Zylinder zu benutzen. Zum Beispiel: Platten, Kundenteile,…

Diese Navigationsanlage muss in der Lage sein angepasst zu werden, um Unterstützungen anders als Zylinder zu benutzen. Z.B. Platte, Kundenteile, etc.
