Herkunftsort: | CHINA |
Markenname: | SKYLINE |
Zertifizierung: | CE |
Min Bestellmenge: | 1 Einheit |
---|---|
Preis: | negotiated |
Verpackung Informationen: | Sperrholzkiste |
Lieferzeit: | 35 Werktage |
Versorgungsmaterial-Fähigkeit: | 1 Einheitsmonat |
SKYLINE: | Vertikaler Ofen | Ziegelsteine: | das Höchsttemperaturwiderstand ℃ 1750 |
---|---|---|---|
industrielle refraktäre Mappe für die Verpfändung: | Temperatur 1400℃ | beständige Hochtemperaturbaumwolle: | Stärke von 50mm, refraktäre Temperatur von ℃ 1600 |
Ofengröße: | 3000mm (W)*3000mm (H)*1500mm (d) | Grundlagerdruck: | 750kg/m2 |
Markieren: | Vertikalen-Ofen BS-en 1365,Vertikale Ofen-Feuer-Festigkeitsprüfung |

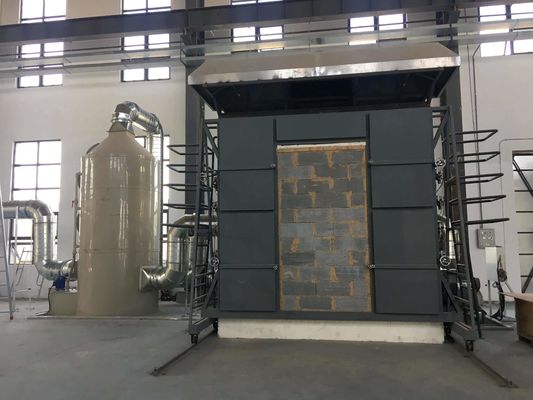

Vertikalen-Ofen BS-en 1365 für Feuerfestigkeitsprüfung für die Nichtlast, die Wände des Teil-1 trägt
I., Anwendungsbereich:
1,1 anwendbar auf die Feuerfestigkeitsprüfung von Türen und von Fensterladenbaugruppen installiert in die Eröffnungen der vertikalen trennenden Elemente; wie Drehtüren Gelenktüren, horizontale Schiebetüren, vertikale Schiebetüren, (einschließlich Schiebetüren der Verbindung und Schnitttüren), rollende Türen, anderes Schieben, Falttüren, Klappentüren, Platten, die in die Wand, in etc. sowie in die Feuerfestigkeitsprüfung von errichtenden Türen mit Türen ohne Türen und Fensterläden bewegt werden können.
II. Standards
2,1 Übereinstimmung mit Standard-BS-en 1364-1: 2015: „Feuerfestigkeitsprüfung für die Nichtlast, die Teil 1 trägt: Wände
III. vertikaler Ofen-Hauptleistungs-Eigenschaften:
3,1 kann ein Ofen für mehrfache Zwecke benutzt werden und kann mit mehrfachen Standards kompatibel sein.
3,2 nehmen Sie Hochpräzisionserwerbskarte an, um Daten von verschiedenen Aspekten wie Temperatur, Druck und Strömungsgeschwindigkeit jeder Straße zu sammeln, und analysieren Sie, Prozess und Steuerung durch Mikrocomputer, um Realzeitwiedergabe von wirklichen Informationen zu der Zeit der Verbrennung zu produzieren, und leiten Sie direkt Ergebnisse durch Mikrocomputeranalyse und -bestimmung ab; die ganze Maschine nimmt alle hochwertigen Geräte an, um sicherzustellen, dass das System von der hohen Qualität ist, Hochgeschwindigkeitsoperation und modern.
3,3 nehmen Sie Hochpräzisionserwerbskarte + Multistromkreismodul + PLC + Computer, an und führen Sie automatischen Steuermodus PID, mit ausgezeichneter Stabilität, Wiederholbarkeit und Reproduzierbarkeit ein.
3,4 WINDOWS XP-Operation Schnittstelle und LabView annehmend, ist eine spezielle Programmentwicklungssoftware für globale Präzisionsausrüstung, die Schnittstellenart frisch einfach, schön und. Während des Tests werden die Maßergebnisse in der Realzeit angezeigt und die perfekte Kurve wird dynamisch gezeichnet, und die Daten können dauerhaft gespart werden, gelesen werden und ausgedruckt werden. Mit hoher Intelligenz geführte Menüoperations-, einfache und intuitiveeigenschaften, damit die Testergebnisse genauer sind.
3,5 ist die Gebrauchsdauer des Ofens mehr als 15 Jahre, und der Ofen wird mit Technologie des Amerikaners GOVMARK (Gomak) errichtet. Fünf-Schichtstruktur, wenn das innere Schichttemperatur ℃ 1300, die äußere Schichttemperatur Raumtemperatur ist; lange Nutzungsdauer, ist das Isoliermaterial der inneren Schicht (Verschleißteile) einfach zu ersetzen.
3,6 mehrfache SicherheitsSchutzsysteme einschließlich Lufteinlasswärmeschutz, Druckfreigabeschutz, Durchsickernschutz, Gaslecksuche, Gasleitungssicherheitsschutz, den Brennersicherheitsschutz und andere Sicherheitsanlagen, zum des Sicherheitsfaktors in allen Aspekten zu erhöhen.
3,7 ist die Heißluft der hohen Temperatur, die vom Ofen extrahiert wird, wassergekühlt und luftgekühlt, und das Wasser benutzt verteilendes Wasser, das Energieeinsparung verbessert.
IV. vertikaler Ofen-Stahlhochbauentwurf des Ofens

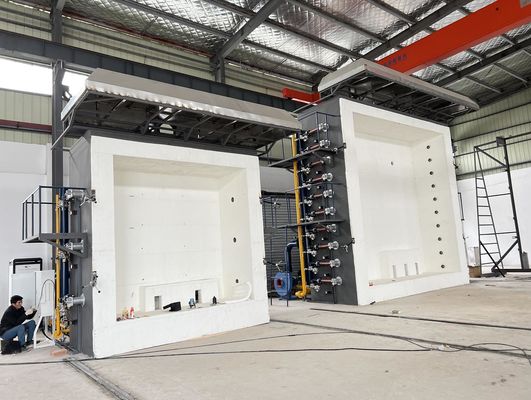

4,1 Ofenbau: Der Ofen ist entworfen, um für mehr als 15 Jahre zu dauern, und der Ofen wird unter Verwendung Technologie GOVMARK (Gomak) von den USA errichtet. Fünf-Schichtstruktur, wenn die innere Schicht 1300°C ist, die Temperatur der äußeren Schicht ist Raumtemperatur; lange Nutzungsdauer, ist das Isoliermaterial (Verschleißteile) der inneren Schicht einfach zu ersetzen. Die Fünfschichtstruktur, von Außenseite zu Innere, ist, wie folgt: die erste Schicht ist ein Stahlrahmen; die zweite Schicht wird mit roten Backsteinen als Peripherie aufgebaut; die dritte Schicht ist refraktäres Hochtemperaturasbest; die vierte Schicht ist Ziegelsteine; die fünfte Schicht enthält Hochtemperaturbaumwolle des Zirkoniumfeuerfesten materials, mit einer refraktären Temperatur von 1600°C.
4,2 beständige Materialien der hohen Temperatur.
4.2.1 Ziegelsteine: Gebrauchstemperatur für das Höchsttemperaturwiderstand ℃ 1750, Widerstand der hohen Temperatur der langen Zeit 1600 ℃, Schüttdichte 1.0g/cm3, Raumtemperaturdruckfestigkeit höher als 3.2MPa, ℃ 1400 refired Zzeilenwechsel von 0,5%, die Wärmeleitfähigkeit, die als 0.4W/m - K. besser ist.
industrielle refraktäre Mappe 4.2.2 für die Verpfändung: Gebrauchstemperatur 1400℃.
beständige Hochtemperaturbaumwolle mit 4.2.3 Öfen: unter Verwendung der Zirkonium-enthaltenen refraktären Hochtemperaturbaumwolle Stärke von 50mm, eine Temperatur des feuerfesten Materials der langen Zeit von 1600 ℃, spezielle Isoliermaterialien des industriellen Brennofens.
4,3 Material für Rahmen: Auswahl entsprechend „Industrieofen-Entwurfs-Handbuch-“ (Drittelausgabe), Kapitel11 - strukturelle Teile für Ofen, Abschnitt 3 - Stahlauswahl, Ofensäule, Seitensäule, Bogenfußstrahl, Kraftquerbalken und Verbindungsstange, etc. wählt Stahl Q235-A, äußere Wand des Ofens, die Stahlplatte Q215-A Stahl wählen. Ofenstahlmaterial: nicht kleiner als Q235; Ofenstahlplatte: Stärke ≥ 3mm. horizontales Ofenkörpermaterial unter Verwendung des Stahlrahmens, austauschbar.
Größe mit 4,4 Öfen: 3000mm (W)*3000mm (H)*1500mm (d).
rostfeste Behandlung der Stahlkonstruktion und des Rohres mit 4,5 Öfen: unter Verwendung drei Schichten der Beschichtung, aller beständigen rostfesten Beschichtung der hohen Temperatur, die äußere Schicht von Schwarzem und von Grauem.
Ofengrundlage mit 4,5 Tests, Gebrauchsraum.
4.5.1 Testofengrundlage: die Grundlage wird angefordert, stark und waagerecht ausgerichtet zu sein, und der tragende Grunddruck ist 750kg/m2.
4.5.2 ist die erforderliche Bodenhöhe über 5,5 Metern, und der Gesamtgebrauchsbereich des Testgebiets, der Leitstelle, des Gasraumes, des Reinigungsteils und der Probe, die Teil machen, ist über 150 Quadratmetern.
4.5.3 Umgebungsbedingungen: gut- gelüftet und einfach zu benützen. Es gibt keine brennbaren und explosiven Materialien herum. Es wird empfohlen, um weg von städtischem und Wohngebieten und Stahlkonstruktionsanlage zu halten.
