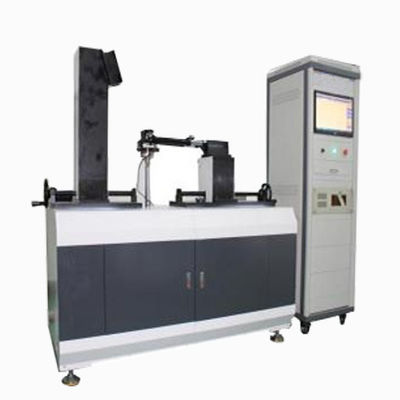

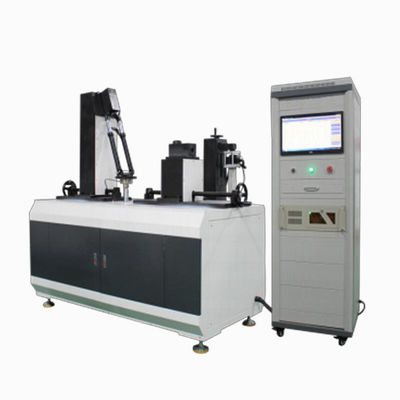

Fahrrad-/Fahrrad-Gabel-verbiegende Ermüdungs-Prüfvorrichtung und rückwärtige Auswirkungs-Prüfvorrichtung

En-Standardfahrrad-/-fahrrad-Gabel-verbiegende Ermüdungs-Prüfvorrichtung und rückwärtige Auswirkungs-Prüfvorrichtung

Messgrundlagen

Eine volle wechselnde, zyklische dynamische Last FO, in der Fläche des Rades und des Senkrechten zur Achse des Gabelaufbruchs, wurde auf ein lastentragendes Gerät zugetroffen, das auf das Gelenk des Gabelgelenkes sich drehte. Der Prüfzyklus ist 100.000 Zyklen und die Testkraftwerte werden in Tabelle 9. gezeigt. Die maximale Testfrequenz wird in ISO 4210 - 3:2014, 4,5 beschrieben.

Wenn die maximale Verschiebung im Augenblick der Anwendung 20% für steife Gabeln (40% für Schockgabeln) übersteigt, wird der Test beendet. (Sehen Sie ISO 4210 - 3:2014, 4,6)

Nach 100000 Läufen stoppen Sie den Test und die Probe auf Sprünge sorgfältig überzuprüfen. Wenn Sprünge gefunden werden, beenden Sie den Test.

Wenn, nach 100000 Läufen, die Probe nicht verlegt wird, wie oben beschrieben und außerdem keine Sprünge in der Probe anwesend sind, fahren Sie mit dem Schlagversuch fort, wie in 5.4.1 beschrieben (sehen Sie Tabelle 7 für Landungshöhe). Nachdem der Auswirkungshammer gekommen ist, auf der Rolle stillzustehen, messen Sie die Verschiebungsdeformation und die Probe auf Sprünge sorgfältig überzuprüfen.

1. Kraft-Lagergerät angebracht am Gelenk

2. Steife Unterstützung mit Gabelversammlung

Angewandter Kraftwert

Technische Parameter
