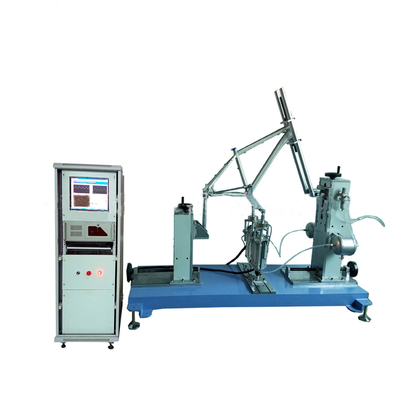

Fahrrad-Feldc$fünf-weise Pedal-Kraft-Dynamik-Ermüdungs-Prüfvorrichtung
Anwendung der Fahrrad-Feldc$fünf-weise Pedal-Kraft-Dynamik-Ermüdungs-Prüfvorrichtung
Diese Maschine, damit Fahrradrahmen Ermüdungsprüfung tun. Sie kann Fahrradrahmenpedal-Ermüdungstest en 15194, ISO4210-6.4.3 prüfen elektrisches Fahrrad, das alle vom Rahmen dieser Prüfvorschrift anredet.
Messgrundlagen
Elektrisches Fahrrad en 15194, ISO4210, EN14781 offener Tourenwagen, EN14766 Mountainbike, Auto der Stadt EN14764. entworfen durch CNS, JIS, LÄRM, N-Düngung, ISO, CPSC, CSA, AS, Landprüfnormen BS neun.
Technische Parameter
| Maximale Frequenz der Maschine |
5Hz |
| Sensor-Kapazität |
Scheibenartiger Sensor 5000N*2pcs |
| Lastselemententschließung |
1/10000 |
| Elektrischer Zylinder |
Elektrische Zylinderservosteuerung |
| Verschiebungsanschlag |
150mm (±75mm) |
| Zahl von Tests |
0-999999 Satz willkürlich |
| Steuermethode |
der Kraft Regelung völlig |
| Maximale Frequenz der Maschine |
Steuerung des Computers, mit Verschiebung, Kraft, Zeit und anderen Steuermethoden |
| Steuer-Software |
Selbst-entwickelte spezielle Software |
| Anzeigenmethode |
Rechnersteuerung und Monitor |
| Datenerfassung |
Hochgeschwindigkeitserwerbskarte |
| Krafterwerbsfrequenz |
>200KHz |
| Kraftwellenform |
Sinuswelle |
| Automatischer Halt |
Automatischer Halt, wenn die Kraft nicht die Einstellung erreicht, automatischer Halt, wenn der Probekörper geschädigt wird |
| Berichtsdruckformat |
Selbst-EinsparungsTestergebnisse, zum von Berichten zu machen |
| Prüfvorrichtung optional |
1) 1 Satz der Rahmenpedal-Ermüdungsbefestigung.
2) 1 Satz der vorderen Gabel dynamische Spannvorrichtung verbiegend.
3) 1 Satz der Lenkstangenermüdungsspannvorrichtung
4) 1 Satz der Sattelermüdungsspannvorrichtung.
|
| Gewicht |
400KG |
| Stromversorgung |
AC220V, 15A |
| Maß |
Prüfstand: 1700*1300*2400mm Schaltschrank: 600*600*1800mm (L*W*H) |
Computeron-line-Funktionsbeschreibung
1. Signalumwandlungsprüfer.
(1) Lastsensor
(2) Signalumwandlungskollektor
2. Grundfunktionen führen das Sattelrohr-Testprogramm durch, um die folgenden Informationen einzuholen.
(1) Realzeitkraft gegen Zeitkurve
(2) Realzeitfrequenz gegen Zeitkurve
(3) Grenzwert der dehnbaren Kraft
(4) Realzeitwerte des Bruchs
(5) Vergleich von Diagrammen
(6) Standardabweichung
(7) Durchschnittswert
(8) sind die zwei Ersatzkurbeln 175 Millimeter langes (L) und die zwei Ersatzkurbeln werden justiert hin und her auf einen geneigten Horizontalwinkel von 45° (Toleranz ±2°)
Die vertikale Position der Ersatzkurbel ist 75mm (Rc) von der Rahmenmittellinie in einem Abstand von 50mm zum niedrigen Hinterachsdorn, und die Hinterachsmitte ist zur vertikalen Linie senkrecht.
Diagramme und Bilder der Ausrüstung
Anmerkung: Beziehen Sie bitte sich auf ISO-4210-3:2014, 4,5 für Testfrequenz
Kraftwert traf auf die Steigbügel zu
| Art des Fahrrades |
Stadt-Fahrräder |
Die Fahrräder der Kinder |
Mountainbiken |
Laufen |
| Kraft-Wert F/N |
1000 |
1000 |
1200 |
1100 |
