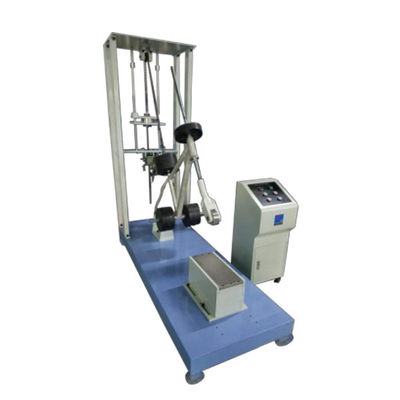

Fahrrad-Multifunktionsauswirkungs-Prüfvorrichtung SL-BT87

Anwendung Fahrrad-der Multifunktionsauswirkungs-Prüfvorrichtung

Diese Maschine wird benutzt, um die Auswirkung auf den Rahmen und die Gabel zu simulieren, wenn das Vorderrad den Boden verlässt, wenn es geschlagen wird, oder wenn es Erschütterung unterworfen wird.

Messgrundlagen

Alle Arten Rahmen in Übereinstimmung mit ISO 4210-6.4.2, GB3565 und GB17761.

Prüfmethode

1. Wählen Sie die passende Achse vor, um die leichte Rolle mit ein Gewicht weniger als oder Gleichgestelltes an 1Kg zur vorderen Gabel und zur hinteren Gabel des Rahmens zum Prüfstand zu befestigen. 2. justieren Sie die Vorder- und Rückseite Position des Stahlbohrers, damit die Mitte der Rolle direkt über ihr sich befindet, wenn sie fallen gelassen wird. 3. Verlegenheit die Standardgewichte in die verschiedenen Positionen des Rahmens entsprechend dem Standard.

4. Schalten Sie den RückgangsNetzschalter ein, um das Rückgangs-Solenoid anzuziehen und die leichte Rolle zum Solenoid zu befestigen. 5. justieren Sie das Handrad über dem Stahlbohrer, damit die Mitte der Rolle auf die Rückgangsposition sich bewegt (die Höhe des Rückgangs wird durch eine Skala angezeigt). 6. tut Presse der Rückgangsknopf und der Rahmen eine Bewegung des freien Falls, um sich auszuwirken und schließt den ersten Test ab (der Test wird 2mal wiederholt).

7. Nachdem der Test abgeschlossen ist, urteilen Kontrolle, ob es Sprünge und Deformation der Versammlung gibt und ob sie entsprechend dem Standard qualifiziert wird.

Gewichtsverteilung und Landungshöhe am Sattelrohr, am vorderen Rohr und an der Mitteachse

Technische Parameter

Diagramme und Bilder der Ausrüstung
