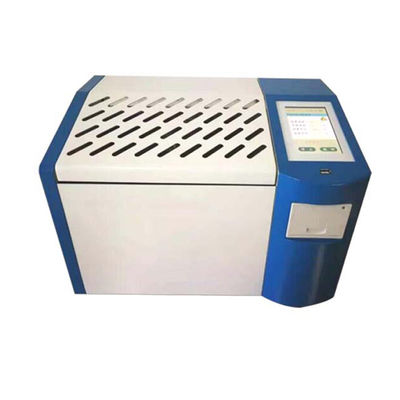

IEC 60247 ISOLIERÖL-DIELEKTRISCHER VERLUST UND WIDERSTANDSFÄHIGKEITSTESTER

EinführungTester für dielektrische Verluste und Widerstandsfähigkeit von Isolierölen

Das automatische Testgerät für dielektrischen Verlust und spezifischen Durchgangswiderstand von Öl entspricht dem Standard GB/T5654 und wird verwendet, um den dielektrischen Verlustfaktor und den spezifischen Durchgangswiderstand von Isoliermaterialien zu bestimmen, die bei der Testtemperatur flüssig sind.
Es wird verwendet, um den dielektrischen Verlustfaktor und den spezifischen Durchgangswiderstand von Isoliermaterialien in flüssiger Form bei Prüftemperatur zu bestimmen, einschließlich Isolierflüssigkeiten wie Transformatoren, Kabel und andere elektrische Geräte.Kann weit verbreitet in verwendet werden
Elektrische Energie, Erdöl, chemische Industrie, Wareninspektion und wissenschaftliche Forschung und andere Abteilungen.

Charakteristisch

1, mit Mittelfrequenz-Induktionsheizung, Raumtemperaturheizung zur Temperaturregelung (90 ℃)
Und automatische Messung der konstanten Temperatur nur 15 Minuten
2. Messen Sie gleichzeitig den dielektrischen Verlust und den Volumenwiderstand des Öls oder wählen Sie einen aus
3, nehmen Sie Großbild-LCD-Anzeige an, folgen Sie einfach dem chinesischen Menü
Eingabeaufforderung, geben Sie den Befehl ein, das Instrument kann automatisch arbeiten
4, mit Kommunikationsfunktion, kann Computer für Echtzeitüberwachung konfigurieren.
Dynamische Beobachtung des dielektrischen Verlustwerts des Öls bei Änderungen der Öltemperatur und als Diagramm dargestellt
5, automatische Anzeige der Messergebnisse und Datendruck und -speicherung
6, mit Überspannung, Überstrom, Kurzschlussschutz und Hochspannung
zeigt an, hat auch die Alarmaufforderungsfunktion

technische Parameter

Spannung zur Messung des spezifischen Volumenwiderstands: DC500 V ± 10 %
- Bereich des spezifischen Durchgangswiderstands: 2,5 × 10 6 ~ 2 × 10 13 Ω.m
- Genauigkeit: höher als ±10 %
- Widerstandsmessbereich: 2M～2TΩ
- Dissipationsmessbereich: 0,00001~1
- Auflösung des dielektrischen Verlustwerts: 0,00001
- Kapazitätsmessbereich: 10,0 pF ~ 200,0 pF
- Auflösung des Kapazitätswerts: 0,01 pF
- Kapazität des leeren Bechers: 60 ± 5 pF
- Messgenauigkeit Verlustwert: ± (1 % Messwert + 0,02 %)
- Messgenauigkeit des Kapazitätswerts: ± (1 % Messwert + 1 pF)
- Arbeitsstromversorgung: AC220V±10%, 50Hz
- Mess- und Regeltemperaturbereich: Raumtemperatur ~ 119,9 ℃
- Mess- und Regeltemperaturstabilität: ± 0,5
- Relative Luftfeuchtigkeit: ≤85 %
- Verlustmessspannung: 1,5 kV, 2,0 kV, 2,5 kV (konventionell)
(2,0 kV) (positiver Anschluss) - Umgebungstemperatur: -5℃～50℃
- Abmessungen: 480 mm × 400 mm × 420 mm
- Gewicht: 25,7 kg
