IEC 60247 ISOLIERÖL-DIELEKTRISCHER VERLUST UND WIDERSTANDSFÄHIGKEITSTESTER

EinführungTester für dielektrische Verluste und Widerstandsfähigkeit von Isolierölen

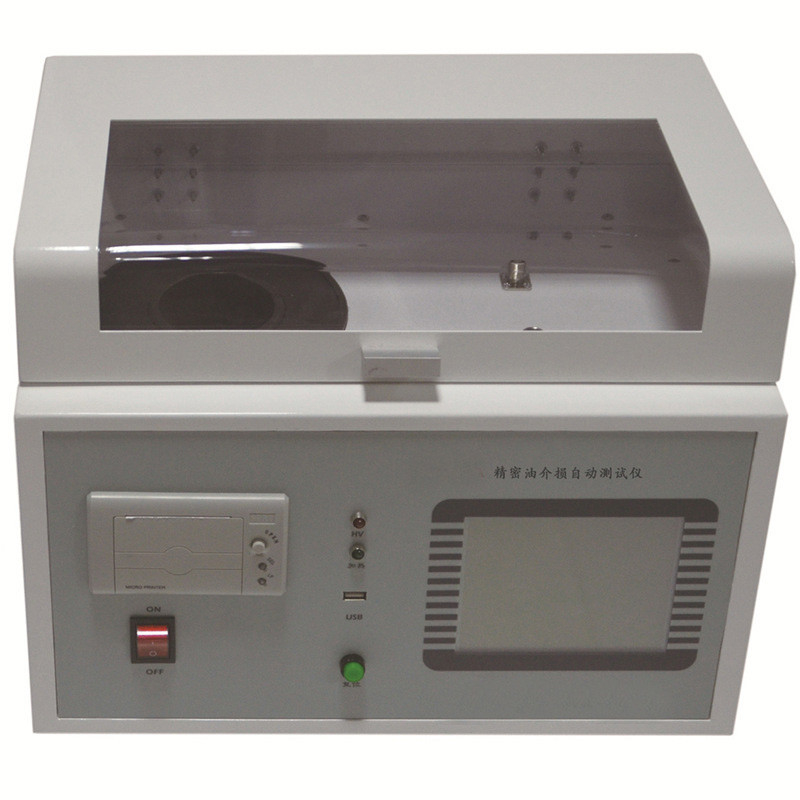

Der Leitfähigkeitstester für den dielektrischen Verlust von Isolieröl wird für den Winkel des dielektrischen Verlusts von Isolieröl und anderen flüssigen Isoliermedien und den Test des spezifischen Durchgangswiderstands der integrierten Struktur von Hochpräzisionsinstrumenten verwendet.Es entspricht vollständig dem nationalen Standard GB/T 5654-2007 und dem Leistungsstandard DL/T421.
Leistungsstandard DL/T421;die interne Integration von Ölbechern mit dielektrischem Verlust, Temperaturregler, Temperatursensor, Testbrücke für dielektrischen Verlust, AC-Teststromversorgung, Standardkondensator, Hochwiderstandstester usw.
Testnetzteil, Standardkondensator, Hochwiderstandsmessgerät, DC-Hochspannungsquelle und andere wichtige Komponenten.Der Heizteil verwendet die fortschrittlichste Hochfrequenz-Induktionsheizmethode.
Das Heizteil verwendet das fortschrittlichste Hochfrequenz-Induktionsheizverfahren, das die Vorteile des berührungslosen Kontakts zwischen Ölbecher und Heizkörper, gleichmäßiger Erwärmung, schneller Geschwindigkeit und bequemer Steuerung bietet.
Bequeme und andere Vorteile.Die AC-Teststromversorgung verwendet die AC-DC-AC-Umwandlungsmethode und vermeidet effektiv die Schwankungen der Netzspannung und -frequenz auf dem Dielektrikum
Auch wenn der Generator Strom erzeugt, kann das Instrument korrekt arbeiten.Der interne Standardkondensator ist SF6
gasgefüllter dreipoliger Kondensator, der dielektrische Verlust und die Kapazität des Kondensators werden nicht durch Umgebungstemperatur und Luftfeuchtigkeit beeinflusst, wodurch die Genauigkeit des Instruments auch nach langer Nutzungsdauer erhalten bleibt.
Dadurch wird sichergestellt, dass die Genauigkeit des Instruments auch nach langer Nutzungsdauer konstant bleibt.
Das Instrument ist mit einem großen Bildschirm (320 × 240) mit Touchscreen-Display und der internen Digitaltechnologie, allen intelligenten automatischen Messungen und mehreren Messmodi ausgestattet.
(320 × 240) Touchscreen-Display, vollständiges chinesisches Menü, jeder Schritt hat eine chinesische Eingabeaufforderung, Testergebnisse können ausgedruckt werden.
Der Bediener benötigt keine professionelle Ausbildung, um ihn gekonnt einsetzen zu können.

Charakteristisch

(1) Die Ölschale nimmt die Drei-Elektroden-Struktur an, die der nationalen Norm GB/T5654-20077/IEC 60247 entspricht, mit einem Zwischenpolabstand von 2 mm, wodurch der Einfluss von Streukapazität und Durchfallleckage auf den dielektrischen Verlust beseitigt werden kann Testergebnisse.
(2) Das Instrument verwendet Mittelfrequenz-Induktionsheizung und einen PID-Temperaturregelalgorithmus.Die Heizmethode hat die Vorteile des berührungslosen Kontakts zwischen der Ölschale und dem Heizkörper, der gleichmäßigen Erwärmung, der schnellen Geschwindigkeit und der bequemen Steuerung, so dass die Temperatur streng innerhalb des voreingestellten Temperaturfehlerbereichs gesteuert wird.
(3) Der interne Standardkondensator ist ein mit SF6-Gas gefüllter Drei-Elektroden-Kondensator, der dielektrische Verlust und die Kapazität des Kondensators werden nicht durch Umgebungstemperatur und Luftfeuchtigkeit beeinflusst, sodass die Genauigkeit des Instruments auch nach langer Nutzungsdauer gewährleistet ist.
(4) Die AC-Teststromversorgung verwendet die AC-DC-AC-Umwandlungsmethode und vermeidet effektiv den Einfluss der Netzspannung und der Frequenzschwankung auf die Genauigkeit der dielektrischen Prüfung, selbst wenn der Generator Strom erzeugt, kann das Instrument auch korrekt funktionieren.
(5) Perfekte Schutzfunktion.Bei Überspannung, Überstrom oder Hochspannungskurzschluss kann das Instrument die Hochspannung schnell abschalten und eine Warnmeldung ausgeben.Wenn der Temperatursensor ausfällt oder nicht angeschlossen ist, wird eine Warnmeldung ausgegeben.
Im Mittelfrequenz-Induktionsheizofen befindet sich ein Temperaturbegrenzungsrelais.Wenn die Temperatur 120 Grad übersteigt, wird das Relais freigegeben und die Heizung stoppt.
(6) Einfache Einstellung der Testparameter.Temperatureinstellungsbereich 0 ~ 120 ℃, AC-Spannungseinstellbereich
500 ~ 2200 V, DC-Spannungseinstellbereich von 300 ~ 500 V.
(7) Die Verwendung von Großbild-LCD-Displays mit Hintergrundbeleuchtung und klarem Display.Freundliche Mensch-Maschine-Schnittstelle, folgen Sie einfach den chinesischen Menüanweisungen, geben Sie Befehle ein, das Instrument kann den Test automatisch durchführen.Testergebnisse automatisch speichern und drucken.
(8) Echtzeituhr, Testdatum und -zeit können mit den Testergebnissen gespeichert, angezeigt und ausgedruckt werden.
(9) Kalibrierungsfunktion für leeren Elektrodenbecher.Messen Sie die elektrische Kapazität und den dielektrischen Verlustfaktor des leeren Elektrodenbechers, um den Reinigungs- und Montagezustand des leeren Elektrodenbechers zu beurteilen.Kalibrierungsdaten werden automatisch gespeichert, um die genaue Berechnung der relativen Kapazität und des spezifischen Gleichstromwiderstands zu erleichtern.

technische Parameter

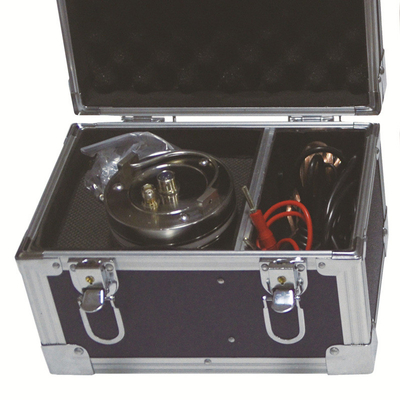

Die wichtigsten technischen Parameter des Ölbechers

(1) Abstand zwischen Hoch- und Niederdruck 2 mm
(2) Elektrische Kapazität des leeren Bechers 60±2PF
(3) Die maximale Prüfspannung Industriefrequenz 2000V
(4) Dielektrischer Verlust bei leerem Becher tgδ < 1 × 10-4
(5) Flüssigkeitskapazität ca. 40 ml
(6) Elektrodenmaterial Edelstahl
(7) Volumen 70 mm (T) × 120 mm (H)
