ISOLIERUNG IECS 60247 DIELEKTRISCHER VERLUST-UND WIDERSTANDSKRAFT-PRÜFVORRICHTUNG ÖLEN

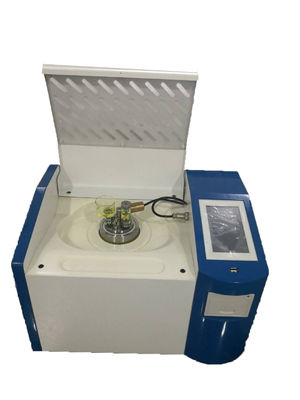

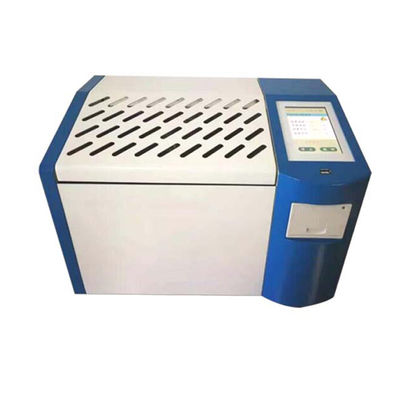

Einleitungs-Isolierungs-Öl-dielektrischer Verlust-und Widerstandskraft-Prüfvorrichtung

Prüfvorrichtung des dielektrischen Verlustes und der Widerstandskraft des Isolierungsöls ist entsprechend GB/T5654-2007/IEC 60247" Maß der relativen Kapazitanz, des dielektrischen Verlustfaktors und DER DC-Widerstandskraft der flüssigen Isoliermaterialien entworfen und hergestellt“. Verwendet für das Maß des dielektrischen Verlustfaktors und DC-Widerstandskraft des Isolieröls und anderer flüssiger isolierender Medien. Einteilige Struktur. Interne Integration der Hauptkomponenten wie Ölschale des dielektrischen Verlustes, Temperaturbegrenzer, Temperaturfühler, Testbrücke des dielektrischen Verlustes, Wechselstrom-Teststromversorgung, Standardkondensator, hohes Widerstandsmessgerät, DC-Hochspannungsquelle, etc. Das Instrument nimmt alle Digitaltechnik, alles intelligente automatische Maß an, ausgerüstet mit Farbe Großbild-LCD, volles chinesisches Menü, jeder Schritt hat chinesische Aufforderungen, Testergebnisse kann automatisch gespeichert werden und ausgedruckt worden, benötigt der Betreiber nicht Berufsausbildung kann erfahren sein zu verwenden.

Eigenschaft

(1) nimmt die Ölschale die Dreielektrodenstruktur in Übereinstimmung mit dem nationalen Standard-GB/T5654-20077/IEC 60247, mit dem Interpfostenabstand von 2mm an, die den Einfluss des Streukapazitanz- und Diarrhöedurchsickerns auf die Testergebnisse des dielektrischen Verlustes beseitigen können.
(2) nimmt das Instrument Mittelfrequenzinduktionsheizungs- und PID-Temperaturüberwachungsalgorithmus an. Die Heizmethode hat die Vorteile von berührungsfreiem zwischen der Ölschale und der Heizfläche, der einheitlichen Heizung, der schnellen Geschwindigkeit und der bequemen Steuerung, damit die Temperatur ausschließlich innerhalb des voreingestellten Temperaturfehlerbereichs gesteuert wird.
(3) ist der interne Standardkondensator Kondensator der Dreielektrode SF6 voll mit Gas, werden des dielektrische der Verlust und die Kapazität Kondensators nicht durch umgebende Temperatur und Feuchtigkeit beeinflußt, damit die Genauigkeit des Instrumentes noch nach einer langen Zeit des Gebrauches garantiert wird.
(4) nimmt Wechselstrom-Teststromversorgung die AC-DC-AC Umwandlungsmethode an und effektiv vermeidet den Einfluss der Gebrauchsspannung und Frequenzschwankung auf der Genauigkeit der dielektrischen Prüfung, selbst wenn der Generator Strom erzeugt, das Instrument kann auch richtig funktionieren.
(5) perfekte Schutzfunktion. Wenn es Überspannung, Überstrom, Hochspannungskurzschluß gibt, kann das Instrument die Hochspannung schnell abschneiden und eine Warnung herausgeben. Wenn der Temperaturfühler ausfällt oder nicht angeschlossen wird, wird eine Warnung herausgegeben.
Es gibt ein Temperatur-Begrenzungsrelais im Mittelfrequenzinduktionsheizungsofen. Wenn die Temperatur 120 Grad übersteigt, wird das Relais und die Heizungshalt freigegeben.
(6) einfache Einstellung von Prüfparametern. Temperatureinstellbereich 0~120℃, Wechselspannungseinstellbereich
500 | 2200V, Gleichspannungseinstellbereich von 300 | 500V.
(7) der Gebrauch von Großbild-LCD-Anzeige, mit Hintergrundbeleuchtung, klare Anzeige. Freundliche Mensch-Maschine-Schnittstelle, folgen gerade den chinesischen Menüaufforderungen, Inputbefehlen, das Instrument kann den Test automatisch durchführen. Und automatisch Speicher und DruckTestergebnisse.
(8) können Echtzeituhr, Prüftermin und Zeit mit den Testergebnissen gespart werden, angezeigt werden und gedruckt werden.
(9) leere Elektrodenschalen-Kalibrierungsfunktion. Messen Sie die elektrische Kapazität und den dielektrischen Verlustfaktor der leeren Elektrodenschale, die Reinigungs- und Versammlungszustand der leeren Elektrodenschale zu beurteilen. Kalibrierungsdaten werden automatisch gespart, um genaue Berechnung der relativen Kapazitanz und DER DC-Widerstandskraft zu erleichtern.

Technische Parameter
