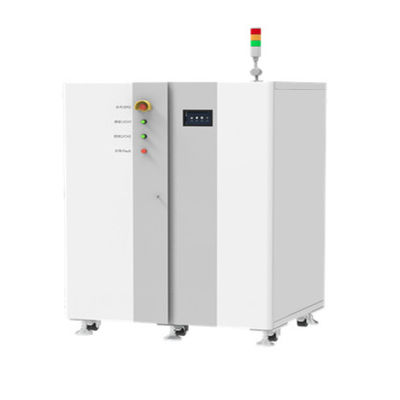

600V300A Batterietestsystem für Lade- und Entladetests

Systemeinführung

Batterietestsystem

Produkteinführung :

Power-Batterie-Simulationstest, Rate-Test;

Lebensdauertests;

Leistung, Kapazität, Energieerkennung;

Virtuelles Matching von Power-Akkus: Anpassung der Lade-Entlade-Kurve, Erkennung und Bewertung der Batteriekonsistenz;

Erkennung der Lade- und Entladefähigkeit mit hoher Rate;

Leistungsbatterie, Energiespeicherbatterie-Reihenmodulerkennung: Monomerspannung, Monomertemperaturüberwachung (Hochspannungsausrüstung).

Funktionen (einige Funktionen müssen angepasst werden):

Eine leistungsstarke Lade-Entlade-Erkennungsplattform, die speziell für Batteriemodule (Packages) mit hoher Leistungsdichte entwickelt wurde.

Netzfrequenzisolationsdesign, kombiniert mit niedriger Temperaturdrift, Hochleistungs-Mehrkanal-24-Bit

ADC-Analog-Digital-Umwandlungschip, die stationäre Genauigkeit ist höher als bei herkömmlichen Geräten.

Das System verfügt über eine hohe Leistungsdichte, Mehrkanalintegration und Energierückgewinnungsfunktionen.

HMI-Bedienung, intelligente automatische Ein-Tasten-Kalibrierung.

Eine Vielzahl von BMS-Anpassungsmöglichkeiten, unterstützt das Laden und Entladen desselben/anderen Ports, unterstützt Relais/MOSBMS-Schema;unterstützt unabhängige CAN- und RS485-Kommunikationserweiterung;Unterstützung der DBC-Konfigurationsfunktion.

Die Fernsteuerung des Host-Computers wird über Ethernet realisiert, wodurch die parallele Verbindung von Kanälen, Unterstützungspuls und Arbeitsbedingungssimulation realisiert werden kann.

Mensch-Computer-Interaktionsschnittstellendesign, die Systemfunktionen sind einfach und leicht zu bedienen;Unterstützung einer Reihe von benutzerdefinierten Einstellungen;Ausgestattet mit einem automatischen Erinnerungsdienst für regelmäßige Kalibrierungen.

①Systembeschreibung

Das Modul & PACK-Erkennungssystem ist ein hochpräzises Lade- und Entladegerät, das speziell für das Testen von Hochleistungs-Batteriepacks entwickelt wurde.Es zeichnet sich durch hohe dynamische Reaktionsgeschwindigkeit, hohe stabile Genauigkeit, flexible Konfiguration mehrerer Kanäle usw. aus. Es unterstützt Impulstests, Lebensdauertests und Simulationstests für industrielle Situationen.Das System verfügt über Mehrkanal-Eingangs- und Energierückgewinnungsfunktionen, die während des Lade- und Entladevorgangs viel Strom sparen können;Es verwendet eine bidirektionale Hochfrequenz-DC-Wandlungstopologie, kombiniert mit einem leistungsstarken Mehrkanal-24-Bit-AD-Wandlungschip. Die Abtastauflösung ist höher als bei herkömmlichen Einbereichsgeräten.

②Übe mit Zahlen

③Systemarchitektur

Das gesamte System hat ein dreischichtiges Architekturdesign (Energiesystemschicht, zentralisierte Überwachungsschicht, entfernte Interaktionsschicht), und jede Schicht ist unabhängig voneinander und erfüllt ihre eigenen Aufgaben, um den zuverlässigen Betrieb des Systems sicherzustellen.

④Systemdesign

1. Strenge Simulationsüberprüfung

Erstellen und verbessern Sie das MTALAB-Simulationsmodell;

Garantieren Sie die optimale Gestaltung jedes Parameterindex.

2. Ursprünglicher adaptiver Dämpfungsregelalgorithmus

Unterdrücken Sie effektiv die vom LCL-Filter erzeugte Resonanzspitze, um die Stabilität des geschlossenen Regelkreises zu gewährleisten.

⑤Systemstruktur

1. Dreiphasiges AC-DC-Modul

Dreiphasiges Nullliniendesign:Durch die Verwendung eines fortschrittlichen dreiphasigen Nullleitungsdesigns durch eine ausgereifte und zuverlässige dreiphasige Brücken-PFC-Schaltung ist die Busspannung stabil und erfüllt die Anforderungen einer schnellen Reaktion.

Hohe Leistung und geringe Oberschwingungen:bidirektionaler Leistungsfaktor > 0,99, niedrige Stromharmonische < 5 %, geeignet für verschiedene raue Stromnetze, und der Wechselrichter ist zuverlässig mit dem Netz verbunden;

Frequenzisolationsdesign:durch den Netzfrequenz-Trenntransformator, Zwei-Wege-Isolation, Zwei-Wege-Energiefluss, stabil und zuverlässig;

Starke Kompatibilität:ausgezeichnete elektromagnetische Verträglichkeit, das Modul ist zuverlässiger und effizienter.

2. Bidirektionales DC-DC-Modul

Nehmen Sie die BUCK-BOOST-Schaltung an:Verwenden Sie eine effiziente und zuverlässige BUCK-BOOST-Schaltung, um eine schnelle Reaktion beim Laden und Entladen zu erreichen.

Hochleistungs-LCL-Filterdesign:kombiniert mit Hochleistungs-LCL-Filterschaltung, geringe Restwelligkeit, hohe Präzision, unabhängige Steuerung jedes Kanals, Unterstützung für Parallelschaltung von Kanälen/Modulen;

Erfüllen Sie verschiedene Testanforderungen:Die Topologie unterstützt eine flexible Transformation und kann so erweitert werden, dass sie mit verschiedenen Lade- und Entladeports kompatibel ist, keine Unterdruckentladung aufweist und verschiedene Batterietestanforderungen erfüllt.

Liste der Ausrüstungsteile

Datenverwaltung und -analyse

Anforderungen an die PC-Systemkonfiguration

Diagramm zur Bereitstellung des Systemnetzwerks

Das chemische Zusammensetzungssystem zur Batterieerkennung von BTS basiert auf dem ursprünglichen Büronetzwerk und der Arbeitsplattform der Computerausrüstung.Es ist sehr einfach zu implementieren, die Bedienung ist einfach und der Benutzer kann sich aus der Ferne über das Internet in das System einloggen, um verschiedene Operationen an der Ausrüstung durchzuführen;über Netzwerkverbindung und SQL-Datenbank, zentralisierte Steuerung mehrerer angeschlossener Geräteschränke und zentralisierte Verwaltung, Analyse und Statistik aller Daten.Fig. 4 ist ein Netzwerkeinsatzdiagramm einer BTS-Batterieerkennungsvorrichtung.

Anforderungen an die Betriebsumgebung der Geräte

Technische Spezifikationen
