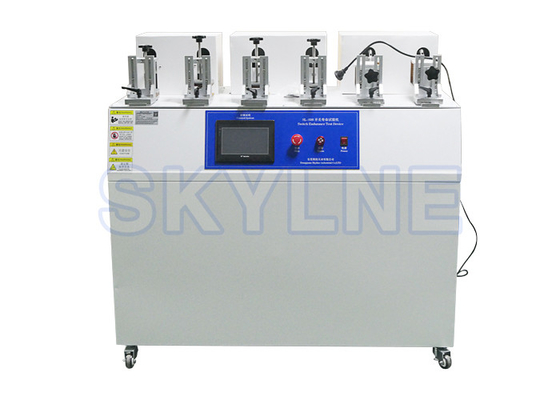

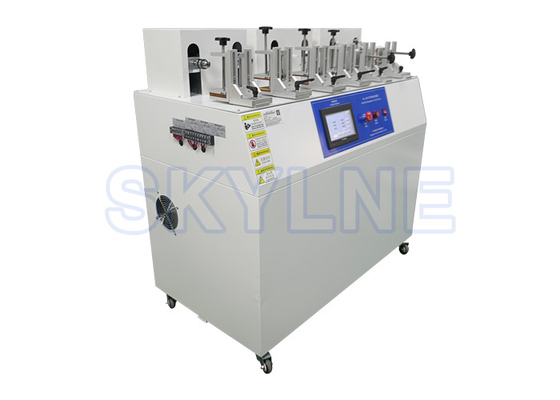

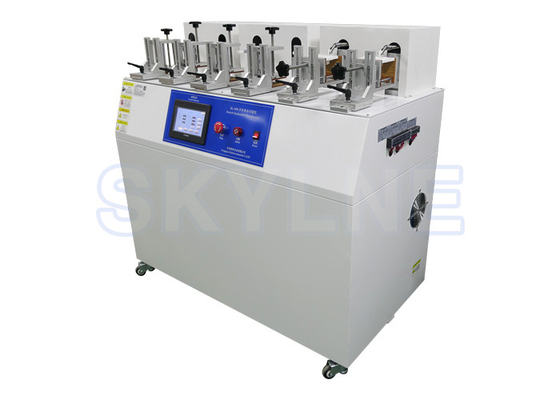

Hochwertiger 6-Stationen-Schalter-Dauertester mit niedrigerem Preis

I. Überblick über den Switch Endurance Tester

​Dieser Tester wurde gemäß den entsprechenden Bestimmungen von GB2099.1, GB17465.1, GB15092.1 entwickelt und wird zum Testen der Lebensdauertestausrüstung von Schalterprodukten für den Haushalt und ähnliche Zwecke verwendet.

Und an die Lastbox angeschlossen, um die elektrische Lebensdauer von Steckern und Steckdosen, Kupplungen und Geräteschaltern zu testen.

Es ist notwendig, Geräte zur Qualitätskontrolle und Qualitätsprüfung durch die Qualitätsprüfungsabteilung der Hersteller von Elektrozubehör und Haushaltsgeräten zu testen.

II.Konstruktion

Die Lebensdauertestmaschine für Schalter und Steckdosen übernimmt den Zylinder, um die Leistung zu erbringen, die Gleitbaugruppe mit der Steckvorrichtung anzutreiben, um eine hin- und hergehende lineare Bewegung auszuführen, um den Ein- und Ausschaltvorgang abzuschließen.Die Aktionsfrequenz und die Ein- / Ausschaltzeit werden von einer SPS (speicherprogrammierbare Steuerung) und einem Touchscreen gesteuert, die einfach zu bedienen und zuverlässig zu steuern sind.

III.Haupttechnische Parameter

1. Die Anzahl der Testmaterialien: sechs Stationen, einschließlich Drehschaltertest mit einer oder zwei Stationen, Wippschaltertest mit drei oder vier Stationen und Druckknopfschaltertest mit fünf oder sechs Stationen.

2. Testgeschwindigkeit: Knopfschalter: 5~60 mal / Minute einstellbar;Drehschalter 1~10 mal /Minute einstellbar (Hinweis: einmal für den reziproken Zyklus).

3. Die Anzahl der Tests: 1 ~ 999999 mal kann eingestellt werden.

4. Einschaltzeit: 0 ~ 999,9 Sekunden (Minuten) einstellbar.

5. Abschaltzeit: 0 ~ 999,9 Sekunden (Minuten) einstellbar;

6. Rotationsgeschwindigkeit: 5 ° ~ 360 ° / S kann eingestellt werden

7. Drehwinkel: 5 ° ~ 7200 ° einstellbar

8. Die Anzahl der Gänge: 1 ~ 10 Gänge können eingestellt werden

9. Rotationsmodus: Drehung im Uhrzeigersinn, präzise Positionierung des Schrittmotors

10. Stromversorgung: AC220V / 50Hz.

11. Einsatzumgebung: Temperatur 0 ~ 40 ℃, relative Luftfeuchtigkeit ≤ 85 %, kein heftiges Schütteln, Erschütterungen, Vibrationen und nicht korrosive Luft.

IV.Testschnittstelle

Das Steuerungssystem verwendet einen Touchscreen.Drücken Sie beim Auswählen von Funktionen und Einstellen von Parametern einfach mit dem Finger die Taste für diese Funktionsoption gemäß den Anweisungen auf dem Bildschirm und drücken Sie nicht fest, um eine Beschädigung der Bildschirmfolie zu vermeiden.

Station 1: Geben Sie die Testschnittstelle von Station 1 ein.

Andere Arbeitsstationen sind dasselbe wie eine Arbeitsstation

1.Bildschirm öffnen

Bild 1.

2. Drehschaltertest (Station 1 oder Station 2.)

                                                             Bild 2

(1) .Anzahl der Tests: Zeigt die tatsächliche Anzahl der Tests jeder Station an, und das rote Kästchen ist die Anzahl der Einstellungen.

(2) .Gangzeitintervall: Das Zeitintervall zum Einstellen des Gangs 0-99,9 s kann eingestellt werden.

(3) .Prüfwinkel: 5° ~ 360° einstellbar

(4) .Gangeinstellung: Stellen Sie die Anzahl der Beispielgänge ein

(5) .Prüfgeschwindigkeit: 5° ~ 360°/S einstellbar

(6) .Betriebsstatus: Blinken beim Testen, Blinken nicht beim Stoppen.

(7) .Identifizierungsoptionen: Ja Alarm tritt auf, wenn das Produkt einen langen Durchgang oder eine lange Unterbrechung verursacht;Nein Erkennt nicht, ob die Probe gut oder schlecht ist, und stoppt, wenn die Anzahl der Tests erreicht ist.

(8) .Start: Starten Sie jeden Schalter, wenn er gedrückt wird

(9) .Stopp: stoppt den Bitschaltertest, wenn er gedrückt wird.

(10) .Löschen: Löschen Sie die Anzahl der Tests des Bitschalters.

(11) .Alarmfreigabe: Wenn der Alarm auftritt, drücken Sie diese Taste, um den Alarm zu stoppen.

(12) .Ursprungsbestätigung: Nachdem Sie den Probenursprung manuell angepasst haben, drücken Sie die Ursprungsbestätigung, um zu starten, nicht um zu bestätigen, dass der Ursprung nicht starten kann, um den Probenschalter zu schützen.

3.Wippschalter- und Druckknopfschaltertest (Station 3-6)

Bild 3

(1) Anzahl der Tests: Zeigt die tatsächliche Anzahl der Tests an jeder Station an, das rote Kästchen ist die eingestellte Anzahl.

(2) Einschaltzeit: Einstellen/Anzeigen der Einschaltzeit jeder Station während des Tests.

(3) Hubeinstellung: Stellen Sie den Hub der Deichsel ein: 0-50 mm können eingestellt werden

(4) Abschaltzeit: Stellen Sie die Abschaltzeit jeder Station während des Tests ein/zeigen Sie sie an.

(5) Geschwindigkeitseinstellung: 0-100MM/S können eingestellt werden

(6) Betriebsstatus: Blinken beim Testen, kein Blinken beim Stoppen

(7) Identifikationsoptionen: Ja Alarm tritt auf, wenn das Produkt einen langen Durchgang oder eine lange Unterbrechung verursacht;Nein Keine Erkennung von Gut oder Schlecht der Probe, stoppen, wenn die Anzahl der Tests erreicht ist

(8) Start: Startet jeden Schalter, wenn er gedrückt wird

(9) Stopp: stoppt den Bitschaltertest, wenn er gedrückt wird.

(10) Löschen: Löschen Sie die Testdaten des Bitschalters.

(11) Alarmfreigabe: Drücken Sie diese Taste, um den Alarm freizugeben, wenn er auftritt.

V. Betriebsverfahren

1. Installation des Drehschalters.

Probeninstallation: Installieren Sie zuerst den Drehschalter, um ihn in die Ausgangsposition zu drehen, klemmen Sie dann den Drehschalter auf die rechte Halterung und klemmen Sie dann den Drehkopf mit einem speziellen Handgriff auf das Spannfutter (siehe Bild unten).

2. Montage des Wipp-/Schlüsselschalters.

Montieren Sie den Wipp-/Schlüsselschalter fest in der Halterung und stellen Sie die Position nach oben, unten, links und rechts ein

3.Testmethode

(1) Installieren Sie die Probe und stellen Sie die Position ein, richten Sie sie von Hand so aus, dass der zu testende Schalter normal ein- und ausgeschaltet werden kann.

(2) Stellen Sie alle Testparameter gemäß den Testanforderungen ein.

(3) Testen Sie, ohne das Gute oder Schlechte der Probe zu erkennen, wählen Sie keine Identifizierung, stoppen Sie nach Erreichen der eingestellten Anzahl von Malen.

(4) Ermitteln Sie während des Tests, ob die Probe gut oder schlecht ist, legen Sie die Probe auf das Ladeterminal und wählen Sie eine Identifizierung.

(5) Drücken Sie die „Start“-Taste, der Test beginnt, drücken Sie die „Stop“-Taste, der Test stoppt.Wenn der Test eine vorbestimmte Anzahl von Malen erreicht, stoppt der Test automatisch, drücken Sie „Null“, um die Testdaten auf Null zu setzen.

(6) Schalten Sie nach dem Test die Stromversorgung aus.

Schalter- und Lastverdrahtung

VI.Vorsicht

1. Das Instrument sollte häufig gereinigt werden.

2. Vermeiden Sie während der Arbeit, die Bewegung beweglicher Teile künstlich zu blockieren.

Die Schale sollte geerdet sein.

1. Das Instrument sollte häufig gereinigt werden.

2. Vermeiden Sie während der Arbeit, die Bewegung beweglicher Teile künstlich zu blockieren.

Die Schale sollte geerdet sein.
