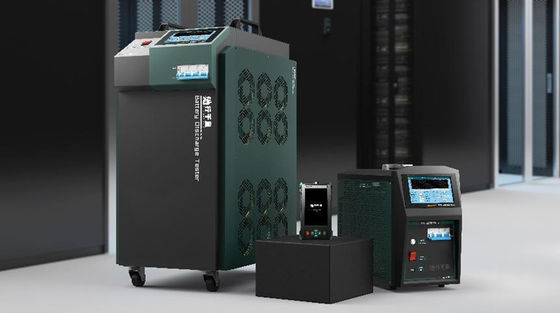

Prüfvorrichtungs-Laborversuch-Ausrüstung der Gebühr-100V/50A-Battery u. Entladungs-



Produkt-Beschreibung der Laborversuch-Ausrüstung

Die Körperverletzungsvorwurfs-/-entladungsprüfvorrichtung ist ein hohes Arbeitsversuchinstrument, das durch unsere Firma für das Körperverletzungssatzkontrollentladungsexperiment, den Körperverletzungssatzrestkapazitätstest, die Einheitsinspektion und tägliche die Wartung der Körperverletzung schnell lösen neuentwickelt ist. Das Instrument nimmt moderne Aufladungsund Entladungssteuerungstechnik im In- und Ausland an und ist besonders für die Körperverletzung bestimmt, die Tests entsprechend den Aufladungs- und Entladungseigenschaften der Bleisäure und der Lithium-Batterien aufladend und entladend auflädt, entlädt, Kreislauf. Die Prüfvorrichtung kann die Körperverletzungsspannung, Entladestrom, Entladedauer, die Entladungskapazität und andere Parameter während des Entladungsprozesses in der Realzeit überwachen; das Instrument annimmt ein intelligentes eingebettetes Betriebssystem und stützt drahtlose Datenübertragung, um die Vernetzung der Körperverletzung zu verwirklichen prüfend, die die Körperverletzungssatzwartung und -management macht, die einfacher und wissenschaftlicher sind und so verlängert die Nutzungsdauer des Körperverletzungssatzes. Es kann in den verschiedenen Industrien wie Kommunikation, elektrischem Strom, Turm, Körperverletzungsherstellern, neuen Energiefahrzeugunternehmen, Eisenbahn, U-Bahn, Erdölchemikalie, etc. weitverbreitet sein. Mit den Vorteilen der einfachen Operation und der sicheren Aufladung und der Entladung, ist es das ideale Testwerkzeug für DC-Netzbetrieb und die Wartungsprüfung.

Produkt-Eigenschaft der Laborversuch-Ausrüstung

• Produktentladung unter Verwendung des polymerischen positiven Temperaturkoeffizientwiderstandes (polymerischer positiver Temperatur-Koeffizient) gekennzeichnet als PTC, das Gerät kann eine schützende Rolle im Stromkreis, wenn der Stromstoß, zu groß ist, auch hohe Temperatur spielen, mit Selbstschutzfunktion des Überstromes (wie Kurzschluss), Überstromwiderstandswertzunahmen scharf, um den Strom zu begrenzen, um Schaden der Komponenten im Stromkreis zu vermeiden. Wenn die Störung entfernt wird, fällt vermeidet die Temperatur des PTC-Gerätes automatisch ab und geht auf einen niedrigen Widerstandzustand, mit einem hohen Sicherheitsfaktor zurück und das glühende Phänomen und eine stärkere Klimaanpassungsfähigkeit und macht das ganze Entladungsprüfverfahren sicherer und stabil.
• Die Hauptkontrollorgane nehmen die importierte leistungsstarke ARM-CPU STMicroelectronicss an: stabile Leistung, Hochfrequenz-, starker, Doppel-CPU-Redundanzentwurf im Entladungsprozeß, die Haupt-CPU ist für die Operation und die Verarbeitung von Anweisungen verantwortlich, ist die Sekundär-CPU für Warnungsüberwachung verantwortlich und prozesskontrolliert, wenn wird es eine Notsituation gibt, die Haupt- und Sekundärcpus die Haupt-CPU ist verantwortlich für Anweisungsberechnung und die Verarbeitung, während die Sekundär-CPU verantwortlich für Warnungsüberwachung und prozesskontrolliert ist. Im Notfall schließen die Haupt- und Sekundärcpus den Ertrag gleichzeitig zu

Prozessor-körperliche Zeichnung der Kontrollorgane-Fig.1

• 7 Zoll wahre Farbtouch Screen: 7 Zoll hochauflösender LCD mit einer Entschließung von 1024x800 kann verwendet werden, um Histogramme, Tabellen, Diagramme, Datenberichte, Hilfsdokumente, etc. sichtlich anzuzeigen. Das Fingerspitzentablett ist ein widerstrebendes Fingerspitzentablett des Militärfilmes des grades mehrschichtigen zusammengesetzten mit der starken Entstörungsfähigkeit, besonders passend für elektromagnetische Störung und vorübergehende die Impulsstörung, die durch Kraftwerke, Batterieräume und Hochfrequenzladegeräte erzeugt wird. Die Menüoperation und die Seitenschaltung können direkt durch den Touch Screen durchgeführt werden, und die ganze Operation ist einfach und klar.
• Es hat die Funktion der Aufladung und der Entladung der Parametervoreinstellungsschablone: sechs allgemein verwendete Prüfparameterschablonen sind eingebaut, und die Schablonendaten können nach Stromausfall gespart werden. Nach Einstellung solange seine Parameter nicht geändert werden, ist er immer effektiv und spart das Problem der Einstellung vieler Parameter, jedes Mal wenn Sie oben beginnen. Treffen Sie die Parametereinstellungen von verschiedenen Arten von Batterien. Der Test kann direkt nach Energie begonnen werden an. Es gibt keinen Bedarf, Parameter häufig einzustellen. Der Test wird wirklich mit einem Schlüssel begonnen und macht den Test einfach und leistungsfähig.
• Das Einheitsüberwachungsmodul nimmt LORO wireless+RS485 verdrahtete Getriebe an: kompatibel mit Spannungspegelüberwachung der Einheit 2V/4V/6V/12V vier. Und die eingebaute Stromversorgung, ohne externe Stromversorgung. Jedes drahtlose Modul kann 12 Batterien gleichzeitig überwachen, das einfacher als der traditionelle Anschlussmodus ist, in dem jedes Modul nur 4/6 einzelne Spannungen überwacht. Es gibt zwei Kommunikationsmodi, drahtlos und verdrahtet, die entsprechend der gegenwärtigen Lage geschaltet werden können (Anmerkung: einzelnes Überwachungsmodul ist optional)

• Berufs-PC-AnschlussDatenanalyse und Management-Software wird ausgerüstet: er kann Tiefbau von den Testdaten durchführen, die durch die Ausrüstung, einschließlich einzelne Spannungskurve, ganze Gruppe Spannungskurven, ganze Gruppe gegenwärtige Kurven, einzelnes Balkendiagramm, Echtzeitdatentabelle, Kennwortschutz der oberen Computer-Software, experimentelle Schlussfolgerung und andere Funktionen erzeugt werden und kann Excel-/WortDokumentaufbauberichte entsprechend Anforderungen und Druck automatisch erzeugen und sie archivieren.

• Starke und bequeme Datenspeicherung und Ersatzfunktion: Speicherkapazität der Datenspeicherung 8GB wird eingebaut, die mehr als 1000 Gruppen Aufladung und Entladung von Daten speichern kann, und Funktionen wie Betrachten, Analysieren und Löschen von historischen Daten stützt. Nach der Einfügung sie in den USB-Port des Gerätes, EINE grelle Scheibe 16GB USB wird mit der Maschine, die die Prüfverfahrendaten auf die grelle Scheibe USBs übertragen kann, und USB grelle Scheibe zum PC für Datenanalyse- und Datenaushilfsmanagement durch die obere Computer-Software dann zu nehmen ausgerüstet.

• Ansicht der Kurve der historischen Daten: durch die Kurvenfunktion der historischen Daten der Datenverwaltungsschnittstelle, können Sie die eingebauten Dateien in Form von Diagrammen und Oszillogrammen ansehen und fragen sowie summen herein laut, summen heraus, Bewegungslinks und Recht der Oszillogramme von den mehrfachen Winkeln laut






• Eine Vielzahl von Testentladungsabbruchbedingungen kann, einschließlich die Entladungskapazität eingestellt werden, Entladedauer, einzelne Niederspannung, Niederspannung der ganzen Gruppe. Nachdem jede mögliche Testbedingung getroffen ist, wird die Entladung automatisch sowie Überspannung, Überstrom, Übertemperatur, anormale Datenspeicherung, Rückverbindung von Spannungsprüfklemmen und andere Teststörungsalarmanzeigen gestoppt.

• Eine Vielzahl von Aufladungsabbruchbedingungen des Tests kann, einschließlich die Entladungskapazität, Aufladungsdauer, einzelne obere Grenze der Niederspannung und obere Grenze der ganzen Gruppenspannung eingestellt werden. Die Aufladung wird automatisch gestoppt, wenn irgendwelche der Testbedingungen getroffen wird.

• Es hat die Aktivierungs- und Reparaturfunktion: das Paket kann den Wirkstoff der negativen Elektrodenvulkanisierung durch die Aktivierungsfunktion aktivieren, fährt den Vorwurf und die Entladung rad, verringert die Abnahme der Kapazität und verbessert die Batteriedauer.

• Selbstkalibrierungsfunktion: das Instrument wird mit Spannung und gegenwärtiger Kalibrierungskorrekturfunktion ausgerüstet, die die Maßauswirkungen auf Standort kalibrieren können. Der Messfehler kann wiederholt kalibriert werden und korrigiert werden, um die Maßgenauigkeit sicherzustellen. Diese Funktion ist für Gebrauch besonders passend, wenn es eine Anforderung für Übereinstimmung zwischen Instrumentlesungen und Feldinstrumenten gibt.
• Die einzelne Überwachungsschnittstelle des Instrumentes stützt das Betrachten der einzelnen Spannungsdaten auf mehrfache Arten: die einzelne Batteriespannung wird in der Realzeit gesammelt und angezeigt in zwei Möglichkeiten, in nämlich, Histogramm/in Tabelle, zum Vorteil der Bewertung und der Analyse und zum Vorteil den Batteriespannungsstatus intuitiv anzeigen.

Echnical-Parameter der Laborversuch-Ausrüstung

Echnical-Parameter
Produktmodell	110V Batterieanlage
Entladespannung	80-132V
Ladespannung	95-150V
Entladungsstrom	0-50A
Ladestrom	0-40A
Instrumentfunktionseigenschaften
Anzeigenfunktion	7 Zoll LCD-Touch Screen, Entschließung 1024x800
Spannungsmessungsgenauigkeit	±0.5%FS+0.1V
Strommessungsgenauigkeit	±1%FS+0.1A maximal: 100A
Einzelne Spannungsanzeigengenauigkeit	0.01V
Drahtlose Patrouillenfunktion (optional)	Kompatibel mit Spg. Kontrollempfänger der Monomere 2V/6V/12V. Jedes drahtlose Überwachungsmodul kann 12 Monomeren gleichzeitig überwachen
Anzeigengenauigkeit von Aufladungsund Entladungsstrom	0.1A
Datenspeicherungskapazität	Eingebaut: BLITZ 8Gbit; Externe Lagerung 16G
Datenaustausch	RS485*3; USB*1
Betriebsart	Konstante Spannung/konstante gegenwärtige/Dauerleistung, Ähnlichkeit/Sklavensteuerung möglich
Schutzleistung (Warnung LCD reminder+buzzer)
Wirtsschutzfunktion	Abschaltungsschutz ausgelöst durch Übertemperatur, über gegenwärtigem und aus Steuerstrom heraus
Rückverbindungsschutzfunktion	Akustisches und optisches Warnungsverlangung Polaritätsverbindung
Anormaler Schutz	Stromausfall der Stromleitung und des Zugseils
Über Temperaturschutz	Errichtet in der Temperatur, die Sonde, wenn die Temperatur ℃ 75 abfragt übersteigt, hört das Gerät automatisch auf zu entladen
Notausschutz	Externer Luftschalterleistungsschalter für Notausschutz
Arbeitsumfeld
Wärmeableitungsmodus	Druckluftabkühlen
Temperatur	Betriebstemperaturbereich: - 5~50 ℃ Lagertemperatur: - ℃ 40~70
Feuchtigkeit	relative Luftfeuchtigkeit: 0~90% (40±2℃)
Höhe	Bewertetes 米 altitude≤4000
Arbeitsfähigkeitsspg.versorgungsteil
Spannung	Drahtsystem des einphasigen drei: Wechselstrom 220V (– 20%~+30%), Frequenz: 45~65Hz;
Spannungswiderstandstest	Input-Gehäuse: 2200Vdc 1min
	INPUT/OUTPUT: 2200Vdc 1min
	Ertrag-Gehäuse: 700Vdc 1min
Sicherheit	EN610950
Instrumentmaße
Wirtsgröße (Millimeter)	483*230*400
Gewicht	22KG
Kabelverdrahtung	Kabelschnellkupplungsstecker (rot plus schwarzen Mangel), Größe: gegenwärtiger Millimeter ² * 3m, 1 Positiv und 1 negativ

































































































































Gebühr 100V50A-Battery u. Tester.pdf entladen
