Testgerät GB/T 3903.6-2017 Fußbekleidungs-1500W für dynamischen Antigleiter-Leistungsnachweis

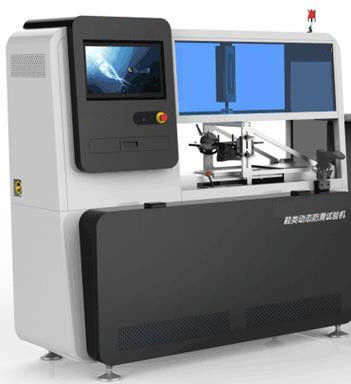

Fußbekleidungs-dynamische Gleitschutzprüfmaschine

Gebrauch

Verwendet für den dynamischen rutschfesten Leistungsnachweis des ganzen Schuhes oder der Sohle.

Standards

GB/T 3903.6-2017, GB/T 28287-2012, EN 13287-2012, ASTM F2913-2011 (ASTM F1677-2005), SATRA TM 144, EN-ISO 20345, GB-21148:2020, GB-20265:2019, QUARTERBACK-/T4549:2013, QUARTERBACK/T 4552-2020, QUARTERBACK-/T4553:2013, QUARTERBACK-/T4556:2013, QUARTERBACK/T 5300-2018, QUARTERBACK/T 5301-2018, QUARTERBACK/T 5412-2019, QUARTERBACK/T 5541-2020;

Prinzip

Wenden Sie die vorgeschriebene Belastung durch verschiedene Medien an (Edelstahlplatte, Keramikziegel oder spezifiziert). Stellen Sie die spezifizierte Zahl und die Geschwindigkeit der Reibung ein. Zu den Reibungskoeffizienten der Sohle messen, um die Rutschhemmung des Schuhes zu bestimmen;

Testeinzelteile: Vorwärtsfersenbeleg

Rückwärtiger forepart Beleg

Vorderer flacher Beleg

Spezifikationen

1. Vertikaler Druck: 0~1000N;

2. Horizontale Spannung: 0~1000N;

3. Testgeschwindigkeit: (0~0.3±0.03) m/s justierbar;

4. Anschlag der beweglichen Platte: 0~200mm;

5. Statische Kontaktzeit: 0~5s;

6. Verbindungsmittel des Schuhletzten: 0~30;

7. Vertikaler Sensor: 1KN eins (Japan NTS scheibenartig);

8. Niveauschalter: 1KN zwei (Japan NTS scheibenartig);

9. Genauigkeit: ±0.5%;

10. Vertikale Druckregelgenauigkeit: ±1%;

11. Vertikale Druckregelungszeit: 0 zum Sollwert, weniger als 0,2 Sekunden;

12. Planetengetriebe: das Reduzierungsverhältnis ist 1:15, und die Operation ist lärmarm;

13. Nehmen Sie lineare Führungsschiene der Präzision an;

14. Bremskupplung: Taiwan R&D;

15. Übertragungstaktgurt: Südkorea Samsung;

16. Verschiebungs-Sensor: Präzision 0.001mm Japans Rheinland;

17. Arbeitstabelle: 600*320mm (gemacht vom Edelstahl);

18. Steuermotor: Servomotor Japans Panasonic 750W;

19. Druckregulierungssystem: unter Verwendung der japanischen SMC-Proportionalventilsteuerung Computereinstellung, automatische Druckregulierung;

20. Beispielgestell: gemacht von der Aluminiumlegierung;

21. Kontrollsystem + Software: Hochgeschwindigkeitserwerbssystem und spezielle die Test-Software, die durch Hengyu Company, eingebaute Prüfmethoden wie en 13287, SATRM 144, ASTM F2913, GB/T3903.6 entwickelt wird, etc. können direkt genannt werden;

22. Kraftzylinder: SMC-Zylinder;

23. Schutzgerät: Durchsickernschutz, Drucküberlastschutz, Luftpufferanschlag-Grenzschutz. Notausschalterschutz;

24. Keilwinkelmessgerät: 7° und 5°;

25. Druckluft: minimale Stange 6, mit Reinigungsgerät nachdem dem Reiben (pneumatische Farbspritzpistole);

26. Das Instrument wird mit einem faltbaren letzten Schnellladengestell ausgerüstet;

Größe (length*width*height cm): 192*81*175;

Gewicht (Kilogramm): 300;

Installationsanforderungen:

1. Stromversorgung: Wechselstrom 220V 50Hz 1500W;

2. Umwelt: 23±2℃, 50%±5%;

3. Operation: Landung;

4. Gasanforderungen: Druckluft

Ladeliste

• L 1 Wirt;
• L 1 Paar des Frühlingsschuhes dauert (40, 41, 42, 43, 44) für spezielle faltbare ganze Schuhe (für die Installierung des ganzen Schuhes oder des einzigen Prüflings);
• L eins faltbares letztes Schnellladengestell;
• L mechanische prothetische Füße en 13287 (4 PC/Satz, für Schuhgrößeninstallation darunter 250);
• L 5 Grad, 7-Grad-Keilwinkelblock (für Schuhwinkeleinstellung);
• L 1-teilig vom Standard-Gummiblock en 13287 (benutzt für Fliesen- und Instrumentkalibrierung);
• L 1 Standardkleberprüfstand (benutzt für Fliesen- und Instrumentkalibrierung);
• L 1 einziger reibender Block;
• L Gerät (pneumatische Farbspritzpistole) reibend und bereinigend;
• L P400-Silikonkarbidsandpapier 1 Satz (50 Blätter);
• L 2 GB-/T3903.6:2017-Standardglasplatten;
• L 1sets Standardkeramikfliesen en 13287 (graue Ziegelsteine produziert in der Großbritannien-, SRA-Standardpflasterung Medium);
• L 1-teilig von der Edelstahltest-Stahlplatte en 13287 (SRB-Standardpflasterungsmedium);
• Standard l3 deckt mit Ziegeln (britischer roter Backstein, Pflasterungsmedium SATRA TM 144, ASTM F2913);
• L SATRA TM 144, PC ASTM F2913 1 (5, 7) für den Installationswinkelblock des Furniers-Blatt für Schuhe;
• L 2 Flaschen Natriumlaurylsulfat (vorbereitet für SRA-Fliesentest auf den nass und glatten Straßen);
• L 1 Flasche der wässeriger Lösung des Standardglycerins, 2 Flaschen gewöhnliches Glyzerin (vorbereitet für SRB-Edelstahlplattentest auf den nass und glatten Straßen);
• L 1 Rolle importierter Superkleber (starke Klebkraft, der Kleber haftet nicht, nachdem sie auseinandergerissen hat, verwendet für Standardkleber, Schuhsohle, Himmelhaut, etc.);
• L 1 Rauheitsprüfvorrichtung (die Rauheit von Fliesen und von Edelstahlplatten ermitteln);
• L eins stiller Luftkompressor;
• L eins Computer und ein Drucker;
