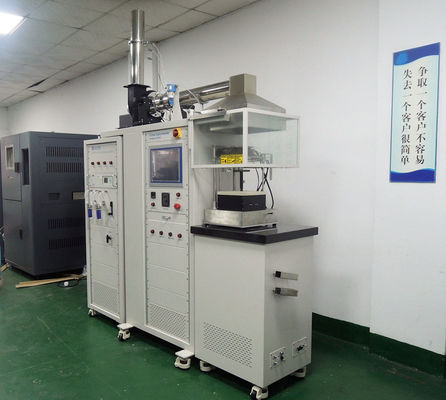

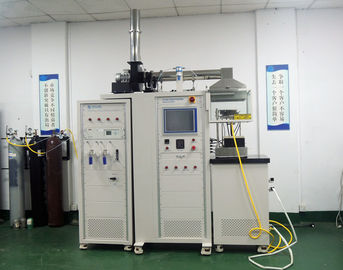

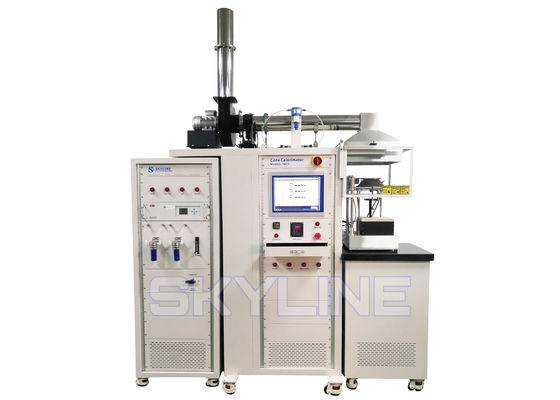

ISO 5660-Kegelkalorimeter

Kegelkalorimeter.pdf
Einführung des Instruments
Der Kegelkalorimeter wird aus dem Sauerstoffverbrauch einer von Dr. Vytenis Babrauskas bei einem Wärmeabstrahlungswert von 100 kW/m2 getesteten rechteckigen Probe (100 mm × 10 mm) abgeleitet.
Das Kegelkalorimeter basiert auf dem Prinzip des Sauerstoffverbrauchs der Materialverbrennung. Die pro 1 kg Sauerstoff freigesetzte Wärme beträgt etwa 13,1 MJ. Es misst die Wärmeabgabe des Materials,Zündzeit, Sauerstoffverbrauch, CO- und CO2-Produktion und Verbrennungsgasfluss.
Der Kegelkalorimeter entspricht streng der Größe des Labors, und die automatische Steuerungseinheit, die von der Prüfsoftware entwickelt wurde, ist für den Benutzer bequem zu bedienen.Er benutzt einen 17-Zoll-Touchscreen-Computer, die den internationalen Standards voll entspricht.

Normenkonformität
- ISO 5660 Brandreaktionsprüfung, Wärmefreisetzungsrate, Rauchrate und Massenverlustrate;
-ASTM E1354 Bestimmung der Wärme- und sichtbaren Rauchfreisetzungsrate von Materialien und Produkten mit einem Sauerstoffverbrauchskalorimeter;
- BS 476 Pt.15 Verbrennungs- und Strukturprüfung von Baustoffen, Bestimmung der Wärmeabgabe des Produkts;

Technische Parameter

Produktmerkmale und Anwendung
1.Kegelkalorimeter mit beweglichem Analysekasten, kann mit einem großen Wärmefreisetzungsprüfsystem wie ISO 9705, EN 13823 usw. verbunden werden, entspricht ISO 5660, ASTM E1354, BS 476 Teil 15 usw.Prüfstandards.
2.Integrierte Prüfkörper und 19-Zoll-Analysekabine, eingebetteter PC mit 15-Zoll-Touch-Bildschirmcomputer für die gesamte Steuerung und automatische Prüfung.

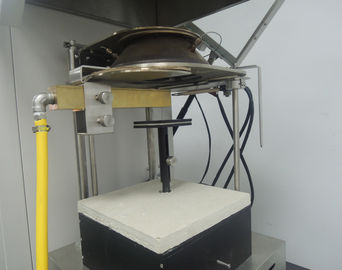

3Konische Heizungen mit einer Nennleistung von 5000 W, einer Wärmeleistung von 0 ~ 100 kW/m2 und einem PID-Temperaturregler, wobei der Strahlenkegel horizontal oder vertikal sein kann.
4.Wenn der mittlere Teil der Oberfläche der Probe im Bereich von 50 x 50 mm ausgesetzt ist, beträgt die Strahlung im Mittelpunkt der Abweichung nicht mehr als 2%.
5Die Proben werden mit einem Gewichtsbereich von 0 bis 3000 g gewogen; Genauigkeit: 0,1 g.
6.Auto Split Shutter automatisch geöffnet, um Strahlung auf die Probe zu übertragen.
7.ABB EL3020 Paramagnetischer Sauerstoffanalysator, mit dem die Sauerstoffkonzentration im Gas mittels Paramagnetwechselmethode gemessen wird. Konzentrationsbereich 0-25%.
8.Analyse der Rauchdichte mittels Lasersystem, bestehend aus einem 0,5 mW He Ne Laser, dem Hauptdetektor und dem Hilfsdetektor.

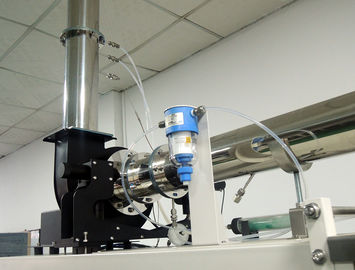

Das Abgassystem besteht aus dem Lüfter, der Rauchansammlungsdeckel, dem Abluftrohr und dem Durchflussmessgerät der Öffnungsplatte usw. Die Abluftlüfterdurchflussrate beträgt 0 ~ 50 g/s, die Präzision 0,1 g/s.
9Die Ringe wurden aus der Rauchkappe mit 685 mm und 12 Löchern montiert.
10Der Abgasdurchfluss wird durch Messung der Druckdifferenz auf beiden Seiten der Schärfe 350 mm über dem Ventilator, des inneren Durchmessers der Schärfe
Die Kantenöffnung ist 57 mm + 1 mm.
11.ABB SCC-S Gasprobenahmesystem besteht aus einer Probenahmpumpe, einem Filter, einer Kältefalle, einer Abwasserableitung, Wasserfiltern und CO2-Filtern;
Tragbare Wasserkühlsysteme ohne Wasser- und Sanitäranlagen bei Verwendung des Wärmeflussmessers (für ISO 5660).
12.Zur Kalibrierung der Reaktion des gesamten Prüfsystems wird ein quadratisch geöffneter Messingbrenner verwendet, mit dem der C-Koeffizient gemessen wird.
13Das Datenerfassungssystem kann den Sauerstoffanalysator, den Öffnungsmesser, das Thermoelement und andere Instrumente der Ausgabe aufzeichnen.

Anwendungen

Das Kegelkalorimeter eignet sich zur Bewertung des Verbrennungs- und Brandverhaltens einer Vielzahl von Materialien, darunter:

• Baustoffe und Bauprodukte

• Eisenbahnmaterialien

• Draht- und Kabelmaterialien

• Polymermaterialien

• Verbundmaterialien

• Materialien für Brandforschung und Laborversuche

Es kann von Materialherstellern, Feuerprüflaboratorien, Forschungseinrichtungen und anderen Organisationen, die sich mit Feuerprüfungen befassen, verwendet werden.


Produktdetails des Kegelkalorimeters
Der Name des Kegelkalorimeters leitet sich von dem von Dr.Vytenis Babrauskas zu untersuchen, Proben (100mm x 100mm) mit einem Fluss von bis zu 100kW/m2 für die Bank Skala Sauerstoffverlust seiner EntwicklungDer Kegelkalorimeter-Test beruht auf der Theorie, dass die reinen Verbrennungskalorien in einem angemessenen Verhältnis zur für die Verbrennung notwendigen Sauerstoffmenge stehen.1 MJ/kg wird erzeugt, wenn 1 kg Sauerstoff verbraucht wird, und Wärmeemissionen, Zündzeit, Sauerstoffverbrauch, CO- und CO2-Generation sowie der Fluss der aus den Prüfmaterialien erzeugten entzündeten Gase werden gemessen.
Normen
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
Die Anforderungen an die Vorschriften für die Berechnung der Emissionsmengen sind in Anhang I der Verordnung (EG) Nr. 1907/2006 zu beachten.
GB:GB/T 16172:2007

Anforderungen an die Installation
Elektrisch: 230 Volt Nominal 50 Ampere
Umgebungstemperatur: Betriebszeit zwischen 10 °C und 35 °C
Abmessungen: Gerät: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Gasversorgung:Methan, Stickstoff, Druckluft

Bitte sehen Sie sich das Video des Kegelkalorimeter-Betriebs wie unten:
Siehe auch: https://youtu.be/-U20AJEfArg

Unternehmensprofil.pdf

Häufig gestellte Fragen

F1:Wofür wird ein Kegelkalorimeter verwendet?

A1:Kegelkalorimeter wird verwendet, um das Feuerverhalten und die Verbrennungsleistung von Materialien zu bewerten.Rauchproduktion, CO- und CO2-Generation und Massenverlust bei der Verbrennung.

F2:Wie funktioniert ein Kegelkalorimeter?

A2: Der Kegelkalorimeter arbeitet nach dem Prinzip des Sauerstoffverbrauchs.Die von der Prüfprobe verbrauchte Sauerstoffmenge wird gemessen und zur Bewertung der vom Material freigesetzten Wärme verwendet.- Ich weiß.

F3:Welche Standards können mit diesem Kegelkalorimeter verwendet werden?

A3:In den Produktspezifikationen sind ISO 5660, ASTM E1354, BS 476 Teil 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 und GB/T 16172 aufgeführt:2007Die anwendbare Norm hängt von der spezifischen Prüfungsanwendung ab.

F4:Welche Materialien können mit einem Kegelkalorimeter getestet werden?

A4:Der Kegelkalorimeter kann für die Prüfung von Baumaterialien, Eisenbahnmaterialien, Draht- und Kabelmaterialien, Polymeren,Verbundwerkstoffe und andere brennbare Materialien gemäß der anwendbaren Prüfmethode- Ich weiß.

F5:Welche Parameter kann der Kegelkalorimeter messen?

A5:Je nach Systemkonfiguration kann das Gerät die Wärmefreisetzungsrate, die Zündzeit, den Sauerstoffverbrauch, die Raucherzeugung, die Erzeugung von CO und CO2, den Massenverlust und den Verbrennungsgasfluss messen.

F6:Ist eine Rauchanalyse verfügbar?

A6:Ja. Die Rauchdichteanalyse ist als optionale Konfiguration aufgeführt. Das System kann auch mit einem Infrarot-Analysator für die CO- und CO2-Analyse ausgestattet werden.

F7:Kann der Kegelkalorimeter mit anderen Brandprüfsystemen verbunden werden?

A7: Gemäß den Produktspezifikationen kann das Kegelkalorimeter mit größeren Prüfsystemen für die Wärmefreisetzung wie ISO 9705 und EN 13823 verbunden werden.
