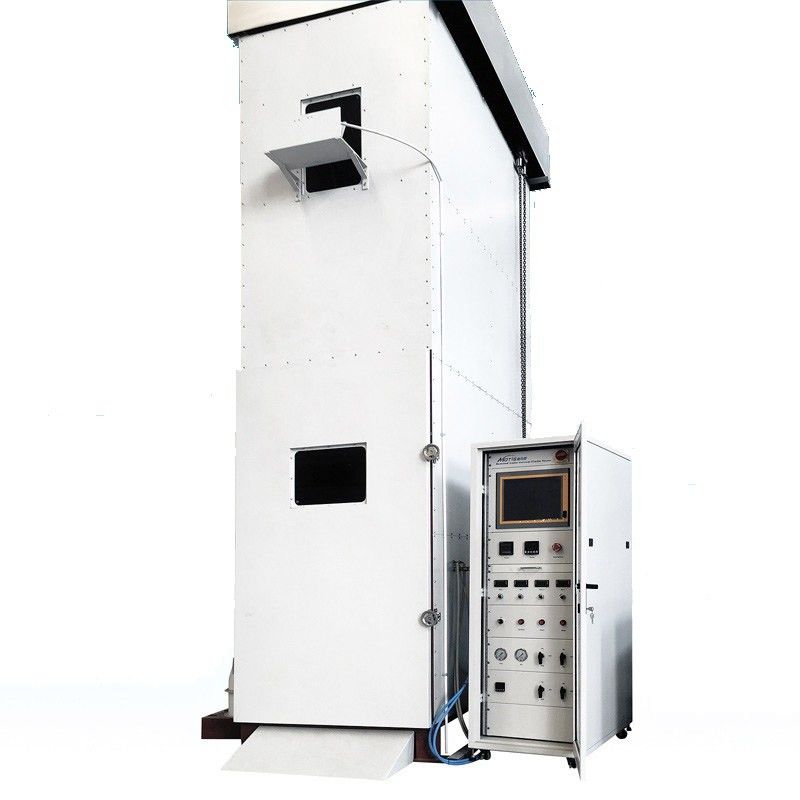

EN 50399 2022 Draht- und Kabel-Wärmefreisetzungstestgerät

Merkmale und Anwendung

1. Standard 19-Zoll-Schrankeinheit, einschließlich paramagnetischem O2- und nicht-dispersivem Infrarot-CO2-Gasanalysator;
2. Taiwan Advantech Datenerfassungskarte 1 Satz, kann Temperatur-, Gasdifferenzdruck- und Gasanalysator-Daten usw. erfassen;
3. Bidirektionale Edelstahlsonde, mit einem Satz von Winddruckerkennungsgeräten wie Mikro-Differenzdrucksensor;
4. US-amerikanisches OMEGA K-Typ-Thermoelement 3, zur Erfassung der Rauchgastemperatur 1 Satz;
5. Ausgestattet mit einem Satz Gassammelsonden, verbunden durch PTFE-Rohr, kann korrosive Gase sammeln;
6. Entfeuchtende Kältefalle, Gasgleichstrom- und Spannungsregler, 1 Satz amerikanisches CAST-Gassammelpumpengerät, ausgestattet mit Edelstahlrohr und PTFE-Schlauchverbindung;
7.Glühlampe Rauchdichtemesssystem, bestehend aus einer Glühlampe als Lichtquelle und einer Siliziumfotodiode als Empfangsgerät;
8. Ausgestattet mit 5 Neutralfiltern, optischer Dichtebereich von 0,1-2;
9. 4 importierte Massendurchflussregler, ausgestattet mit Druckminderern, Magnetventilen usw.;
10. Standard-Testsoftware, einschließlich Kalibrierungsverfahren, und kann für Monomer-Verbrennungstests verwendet werden;
11. Ausgestattet mit 1 Satz Computer- und Druckgeräten;
12. Prüfgeräte wie Abluftrohr und Radialventilator;
13. Zwei Propan-Massendurchflussregler;
14. Zwei Luft-Massendurchflussregler;
15. 22,5 kW und 30 kW Flammenkalibrierung kann durch einen Massendurchflussregler erfolgen, der auf einen einzelnen Brenner wirkt;
16. Prüfgerät für gebündelte Kabel und Leitungen.

Anwendung:Das Testsystem ist ein mittelgroßes Brandprüfgerät, das gebündelte Kabel oder Glasfaserkabel simuliert. Das Testkabel wird auf einer vertikalen Standard-Stahlleiter montiert und durch eine definierte Zündquelle entzündet, um das Brandverhalten und die Verbrennungsleistung des Kabels zu bewerten. Verbrennungsleistungsdaten für die frühen Phasen eines Kabelbrandes,

Die Prüfung der Wärmeentwicklung spiegelt die Gefahr der Flammenausbreitung entlang des Kabels und die potenzielle Auswirkung der Brandquelle auf den benachbarten Bereich wider. Die Rauchdichteprüfung zeigt die Sichtbarkeit des Brandbereichs und die Gefahr des Rauchs für die Personensicherheit.
