Baumaterial-Entflammbarkeits-Prüfvorrichtungs-Feuerproben ISO 9705 — kompletter Raum-Test für Oberflächenprodukte

Baumaterial-Entflammbarkeits-Prüfvorrichtungsfeuertest-vollskala-Raumtest ISO 9705 für Oberflächenprodukte

Produkteinführung

Basiert auf Sauerstoff-Verbrauchs-Prinzip GB/T 25207-2010. Der Standard ist ein Hinweis auf Standard ISO 9705writing des Verbrennungstests, die Prüfmethode, zum des Eckfeuerszenarios als Zustand des Standardtests zu simulieren und prüft die Installation der Probe vollständig entsprechend tatsächlichem Gebrauch, der einer der zuverlässigsten Standardprüfmethode ist. Wegen der verhältnismäßig komplexen Beispielquantität und der Testbedingungen, die durch diesen Test erfordert werden, wird er normalerweise in der Feuerwissenschaftsforschung und die Verbrennungseigenschaften von Materialien auszuwerten verwendet, die nicht durch kleinen Test richtig ausgewertet werden können.

Anwendungen: Baumaterialien, Verschiffenmaterialien
Standards: DS/ISO/TR 9705-2, ISO-9705:2016 GB-8624:2012, GB-/T25207:2010, GB-/T27904:2011

Beschreibung
Die Versuchseinrichtungen bestehen aus vier Teilen, einschließlich Verbrennungskammer, Rauchgassammlung und Probenahmesystem, Gasanalyse und Datenverarbeitungssystem und Gasversorgungssystem. Der Test wurde in einer Verbrennungskammer mit einer Beispielfläche von ungefähr 21 m2 durchgeführt und die Tür war- normalerweise offenes. Die geprüften Materialien waren entsprechend dem tatsächlichen Gebrauch installiert. Ein rechteckiger dreieckiger Sandkastenbrenner mit Propangas war an der Ecke der inneren Wand des Raumes installiert. Während des Tests sollte die Strömungsgeschwindigkeit des Gases gesteuert werden, um die Standardwärmeabgabe der Feuerquelle 100 Kilowatt vor 10 Minuten zu machen. Als das Material nicht explodierte, sollte die Strömungsgeschwindigkeit des Gases justiert werden, um die Wärmeabgabe auf 300 Kilowatt und Letztes zu erhöhen 10 Minuten. Während eines 20-Minuten- Testtotalzeitraums kann der Test gestoppt werden, wenn es Flashover gibt. Die Bestimmung von explosiven Phänomenen kann beurteilt werden, indem man Kurven der Hitzentwicklungsrate beobachtet und prüft.

Technische Parameter
Während des Tests wurde die Gesamthitzentwicklung, die Hitzentwicklungsrate, die Rauchgasgeneration und die Rauchgasgenerationsrate geprüft.

1. Ganzer Satz Ausrüstung umfasst Verbrennungskammer, Rauchgassammlung und Probenahmesystem, Gasanalyse und Datenverarbeitungssystem und Gasversorgungssystem.

2. Der konische Rauchgaskollektor ist direkt über die wiegende Plattform und die Probe installiert. Das untere Maß ist 3000mm x 3000mm und die Höhe ist 1000mm. Die Spitze des konischen Rauchgaskollektors ist 900mm x 900mm x 900mm Quadrat. Gleichzeitig sind zwei Stahlplatten 500 Millimeter X 900mm in das Spitzenquadrat installiert, um einen Rauchgashomogenisierer zu bilden.

3. Die kürzeste Länge des Edelstahlrauchabführungsrohres ist nicht kleiner, als 5000mm und sein Durchmesser 400 Millimeter ist. Rauchmischeinrichtung ist an beiden Enden installiert.

4. Die Abgasanlage hat die genügende Kapazität, das ganzes Rauchgas zu sammeln, das durch Verbrennungstest erzeugt wird. Das Auspuffvolumen des Ventilators kann ununterbrochen justiert werden, und die Auspuffrate ist nicht kleiner als 3.5m/s.

5. Der Rauchabführungsventilator ist zentrifugaler Ventilator, ist die innere Zwischenlage Edelstahl, ist der Temperaturwiderstand nicht kleiner als 300 Grad, und die Geschwindigkeit wird durch Frequenzumsetzungsventilator justiert.

6. Der Messbereich des wiegenden Gerätes ist 0-5KG, und die Genauigkeit ist nicht kleiner als 0.1g.

7. Der umfassende Maßbereich wird mit Drucksonde, drei Thermoelementen, Gasprobenahmesonde und Rauchdichtemaßsystem ausgerüstet.

8. Sandkastenbrenner wird mit Kies mit 4mm-8mm Teilchengröße und Sand mit 2mm-3mm Teilchengröße gefüllt. Die Oberschicht des oberen Sandes ist mit der Oberkante des Brenners waagerecht ausgerichtet.

9. Glühzündung wird für Zündung des Sandkastenbrenners angenommen, und niedrige Zündungserfolgsquote wie Funkenzündung wird nicht verwendet.

10. Ausgerüstet mit ultravioletter Flammenüberwachung und der Auslöschung des Schutzgerätes, um die Sicherheit des Systems sicherzustellen;

11. Massenstromprüfer mit der Strecke 0 g/s-7 g/s, Genauigkeit lesend nicht weniger als 1,5%, maximale Spitzenleistung von 300 Kilowatt;

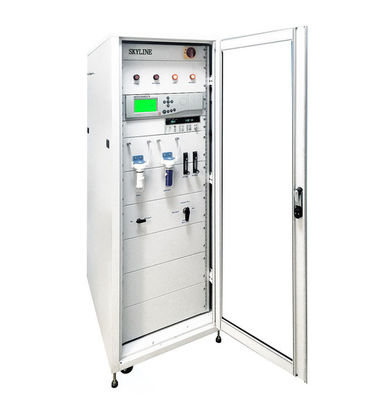

12. Das Rauchgas-Probenahmesystem, das Aschfilter, Kompressorkondensator, trocknender Spalte, Probenahmepumpe und aus Strömungsmesser besteht, sollte sein, Rauchgasproben effektiv zu sammeln und den Abgas zu absorbieren.

13. Importierte Membranpumpe, Fluss probierend nicht weniger als 13L/min;

14. Der Filterkopf des importierten Rauch- und Staubfilters wird aus festem PTFE mit Filter-Material der Glasfaser 0.5um nach innen verfasst.

15. Kompressorkondensator, Kälteleistung 320KJ/h, Taupunktstabilität 0,1 Grad, statische Änderung 0.1K, abkühlender Fluss des Taupunkts nicht weniger als 6L/MIN;

16. Importiertes Rotorströmungsmesser, Messbereich ist 0-5L/min;

17. Von, das umfassende Messgerät besteht aus drei importierten OMEGA-Thermoelementen, denen Kontakte sich befinden sollten auf einem Bogen mit einem Radius (87 + 5) Millimeter von der Achse und der Winkel zwischen ihnen ist 120 Grad.

18. Die bidirektionale Sonde wird an einen importierten Druck-Sensor mit einem Messbereich von mindestens (0-200) PA und einer Genauigkeit von 19 <2 Pa=""> angeschlossen. Der Sauerstoffanalysator sollte sein paramagnetisch und in der Lage sein, 02 mit mindestens einer Konzentration von 16%-21% zu messen (V/V). Die Antwortzeit des Sauerstoffanalysators sollte 12 Sekunden nicht übersteigen. Der Antrieb und die Geräusche des Analysators sollten 100 x 10-6 in 30 Minuten nicht übersteigen. Der Ertrag des Datenerfassungssystems sollte eine maximale Entschließung von 100 x von 10-6 haben.
20. Kohlendioxydanalysator sollte sein IR-Art und in der Lage sein, 0% - mindestens 10% zu messen CO2-Konzentration. Die Linearitäten des Analysators sollten 1% mindestens der vollständigen Auswahl sein. Die Antwortzeit des Analysators sollte 12 Sekunden nicht übersteigen.
21. Rauchdichte-Maßsystem ist auf das Seitenrohr des Auspuffrohres mit flexiblem Gelenk installiert. Die Glühlampe wird (2900 +100) an der k-Farbtemperatur benutzt.
22. Optische Messelemente, Messbereich ist 400-750 Nanometer das sichtbare Licht, Beförderungsgenauigkeit ist 0,01%.
23. Die 100% und 0% Kalibrierungsmodi von optischen Maßelementen sind: nullpunktkalibrierung wird abgeschlossen, indem man Glühlampequelle abstellt und Software klicken an 0%; Kalibrierung 100% wird abgeschlossen, indem man auf 100% ohne Ausschließung des hellen Weges klickt, und kein neutraler Filter wird benutzt, um Strahlengangdaten zu passen;

24. Das Gerät für das Messen umgebendes atmosphärisches, Druck hat eine Genauigkeit von PA ±200.
25. Das Datenerfassungs- und Analysesystem stellt die Genauigkeit und die Zuverlässigkeit der Datenerfassung und die automatische Aufnahme von erforderlichen Daten alle 3 Sekunden sicher. Die Berechnung von Software-Daten ist korrekt und die Ergebnisse sind effektiv. Und kann die folgende Kalibrierungs- und Operationsschnittstelle zur Verfügung stellen;
Kalibrierung des Analysators 26.O2/CO2: Geräusche des Ertrages O2/CO2 und Antriebkalibrierung; und das ErgebnisBestimmungsblatt Ausgabeformate;
27. Die Software umfasst Kalibrierung des optischen Systems, Geräusche und Antriebkalibrierung des Rauchgasmaßsystem- und -bestimmungsblatts Ausgabeformate von Ergebnissen.
28. Die Software umfasst Kalibrierung des optischen Systems, Filterkalibrierung und ErgebnisBestimmungsblatt Ausgabeformate.
29. Die Software umfasst Luftvolumenkalibrierung, Luftmengenregelungsstreckenkalibrierung und ErgebnisBestimmungsblatt Ausgabeformate.
30. Die Software umfasst Schrittkalibrierungs- und -ergebnisBestimmungsblatt Ausgabeformate.
31. Die Software umfasst das Testverfahren und das Bestimmungsblatt Ausgabeformate der Ergebnisse.
32. Ausgerüstet mit Computer- und Druckersystem.

Größe: Verbrennungskammer-Größe: 2.4M (L) X 3.6M (H) X 2.4M (W) Gewicht: 700KG
Rauchhaubengröße: 3M (W) X 3M (d) X 1M (H)
Installationsanforderungen: Stromanforderungen: 220V, 10A; 380V, umgebende Temperatur 5KW: 10 C bis 35 C
Gas-Anforderungen: Propan-Gas-Kalibrierungs-Gas: N2, CO2 Standard-Gas
