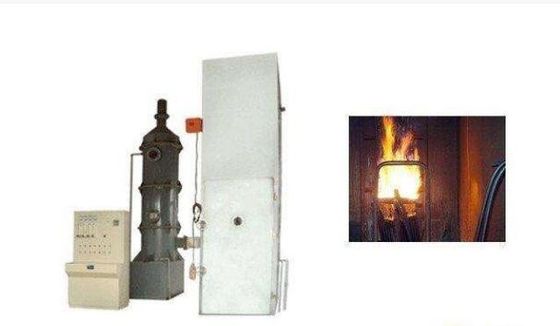

Bündel-Kabel-brennende Test-Maschine für flammhemmende Draht-und Kabel-brennende Experimente

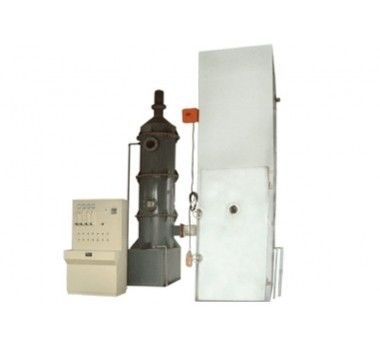

Bündel-Kabel-brennende Test-Maschine

Gebrauch

Passend für flammhemmende brennende Experimente des Drahtes und des Kabels

Technische Parameter
1. experimentelles Gerät
1,1 Testkammer: Das experimentelle Gerät ist ein selbsttragender Kasten Breite (1000 ± 100) Millimeter, Tiefe (2000 ± 100) Millimeter und Höhe (4000 ± 100) Millimeter. Die hintere Wand und beide Seiten des Testkastens sollen Hitze sein isoliert mit einem Wärmeübertragungskoeffizienten von ungefähr 0,7 W? m-2? K-1, eine Platte des Edelstahls USU304 von 1,5 Millimeter Stärke und einer 65-Millimeter-starken isolierenden Mineralfaser in der Mitte, 1,5 für die Außenseite. Starke Platte Edelstahls USU304 Millimeters
1,2 Luftquelle:
1.2.1 wird der Lufteinlauf mit einem digitalen Luftgeschwindigkeits-Windgeschwindigkeitsmesser ausgerüstet, und die Luftmenge der Luft ist (5000±500) l/min.
1.2.2 nachdem der Test abgeschlossen ist: Wenn die Probe noch für brennt, eine Stunde nachdem das Feuer gestoppt wird, wird eine Warnung herausgegeben und die Verbrennung ist gewaltsam kurz aufgehalten beier Regen.
Gerät
1,3 Stahlleiterart: breit (500 ± 5) Millimeter Standardstahlleiterbreite (800 ± 10) Millimeter Rundstahls USU304 breiter Stahlleiter des materiellen rostfreien
Reinigungsgerät mit 1,4 Emissionen:
1.4.1 wird der obere Teil des Testkastens mit einem digitalen Anemometer ausgerüstet, um zu garantieren, dass die Strömungsgeschwindigkeit des Winds weniger als 8M/S ist, das nicht die Luftströmung in die Testkammer beeinflußt.
1.4.2 Rauchsammlung und waschendes Dampfgerät: Edelstahl SUS304 mit einem Durchmesser von 800mm und einer Höhe von 3500mm.
2, Zündquelle
Art 2,1: Die Zündquelle umfasst ein oder zwei Propangasbrenner mit ihren verbundenen Strömungsmessern und Venturimischern. Die Oberfläche des Feuers ist 244 flache Metallplatten mit einem Durchmesser von 1.32mm. Der Mittelabstand dieser Löcher ist 3.2mm, der in drei Reihen, je geschwankt wird von, welchem 81, 80 und 81 ist, verteilt in das nominale die Größe ist im Bereich von 257 x 4,5 Millimeter. Darüber hinaus werden eine Reihe von kleinen Löchern auf beiden Seiten von der Feuerspuckenplatte gebildet, und diese leitenden Löcher können stabile Verbrennung der Flamme beibehalten. Jeder Brenner sollte mit einem genauen Gerät ausgerüstet werden, um die Rate des Propan- und Luftzustroms zu steuern. RotorStrömungsmesser oder Massenstrommeter können benutzt werden
2,2 sollte Standort der Zündquelle der Brenner horizontal gesetzt werden (75±5) Millimeter von der vorderen Oberfläche des Kabelexemplars, 600±5 Millimeter von der Unterseite der Testkammer und symmetrisches mit der Achse der Stahlleiter. Die Brennerlichtübergabestelle befinden sich in der Mitte zwischen den zwei Querbalken der Stahlleiter und 500mm der mindestens vom untereren Ende des Exemplars.
