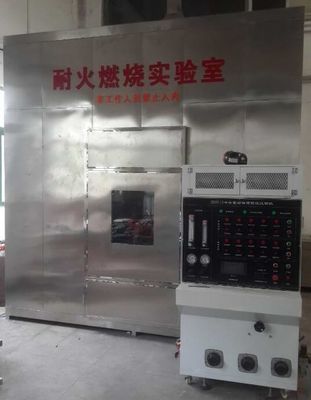

Testgerät-Kabel des Feuer-BS6387 erfordert, Stromkreis-Integrität unter Brandfall beizubehalten

Versuchseinrichtungen BS6387 für das Kabel erfordert, Stromkreis-Integrität unter Brandfall beizubehalten

Zusammenfassung

Diese Versuchseinrichtungen für Widerstand zum Feuer von den Kabeln erfordert
zu Stromkreisintegrität unter Brandfall beibehalten. Sie ist auf Kabel von anwendbar
Nennspannung, die nicht 600/1 000 V und des Gesamtdurchmessers weniger als übersteigt oder
entsprechen Sie zu 20 Millimeter.

Willigt zu Standard-BS6387 ein

Der Test, der in diesem britischen Standard gegeben wird, ist auf die Kabel anwendbar, die zwei haben oder mehr
Isolierleiter, ob die Kabel anderes metallisches enthalten
Elemente wie Rüstungs-, Schirm- oder Stromkreisschutzleiter. Der Test ist auch
anwendbar auf die Kabel, die einen Isolierleiter vorausgesetzt, dass das Kabel haben
enthält mindestens ein anderes metallisches Element. Der Test ist nicht auf anwendbar
Kabel, die einen Isolierleiter aber nicht anderes metallisches Element haben

Ausrüstungszusammensetzung

1.Resistance, zum des Tests allein abzufeuern

Der Widerstand, zum des Prüfstands abzufeuern umfasst das folgende Teil: Kabelfördersystem, ununterbrochenes Entdeckungsgerät, Wärmequelle.

Kabelfördersystem: Kabelschelle die Kabeljacken seitlich durch die Clip. Das mittlere Teil des Kabels wird durch zwei Metallringe (Abstandsabstand 300mm) geregelt, und der Metallring wird zu den anderen Metallteilen des Gerätes geerdet. Das Kabelhaltergerät wird im Abbildung 1. gezeigt Für Kabel ohne Rüstungsdurchmesser weniger als 10mm oder andere Kabel, die bedeutende Verschiebung während des Tests haben, gibt es 3 Metallringe, jeder, der am ursprünglichen Metallring von ungefähr 150mm geregelt wird.

2. Ununterbrochenes Entdeckungsgerät: Lassen Sie den gegenwärtigen Durchlauf durch alle Kerne des Kabels, des Stern-verbundenen Dreiphasentransformators oder drei einphasiger Transformatoren (oder des einphasigen Transformators, wenn der Test ein einkerniges Kabel ist), und es gibt genug die Fähigkeit, einen maximal zulässigen Durchsickernstrom von 3A an der Prüfspannung beizubehalten. Schließen Sie eine Lampe an jeden Kerndraht am anderen Ende des Kabels an und wenden Sie einen Strom ungefähr 0.25A an der Nennspannung des Kabels an.

Quelle 3.Heat:
1. ist Hitze ein 610-Millimeter-langer Röhrengasbrenner, der Methan gewaltsam liefern und intensives flammen kann.
2. Temperaturmessung: Ein 2mm Durchmesserthermometer wird nah an dem Lufteinlauf, entsprechen zum Brenner über 75mm gesetzt
3. Testflammentemperatur und -zeit: (sehen Sie Grad der Verbrennung BS6387)
650. C-± 40 °C - 3 Stunden
B 750. C-± 40 °C - 3 Stunden
C 950. C-± 40 °C - 3 Stunden
S 950. C-± 40 °C -20 Minuten

4. Kabel-Probe: Die Probe ist ein Abschnitt des Endprodukts, nicht weniger als 1200 Millimeter, und 100 Millimeter der Hüllen- und Abdeckungsschicht werden an beiden Enden entfernt. Die Drähte an den Enden des Kabels sollten mit den elektrischen Verbindungen übereinstimmen.
5. Prüfspannung: 200~1000V justierbar

Was sind die verschiedenen Arten der Feuerprüfung?
Feuerprüfung – wie Reaktion und Widerstand, zum der Werkstoffuntersuchung und Strukturen abzufeuern und der Leistungstest der Feuerunterdrückung Komponente und Systeme (z.B. Löscher und Berieselungsanlagen), der Entdeckung und der Warnungssysteme und der Kabel und Rauch- und Hitzelüftungsanlagen.
