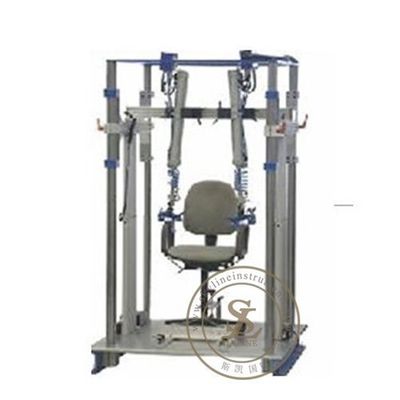

Stuhl-Armlehnen-Testgerät BIFMA 5,1, zum der Zug-Widerstand-Fähigkeit von Tarmrest an der Parallelrichtung auszuwerten

Stuhl-Armlehnen-Prüfmaschine wird benutzt, um die Zugwiderstandfähigkeit der Armlehne an der Parallelrichtung auszuwerten, seine Ermüdungsfestigkeit unter paralleler Stärke zu bestimmen. Reparieren Sie die Gießmaschine, stellen Sie die Zeit ein, und Stärke und Zeit für automatisch ziehend, setzen Sie um.

Technischer Parameter
a.base-Größe -1.5m (W)×2m (L)×2m (H)
nach- Quantität b.Vertical: 2 Einheiten Höhe: 1.5m
c.Cross-Stangequantität: 1 Einheit Höhe: justierbar (angetrieben)
d.Horizontal-Kraftanwendung (Festigkeitsprüfung)
-1 Einheitsflaschenzug sistem (pneumatisch) zu pull& Stoß (specifice Kraft) die Armlehne des einzelnen oder mehrfachen Sitzplatzstuhls
- Höhe justierbare 500-1500mm.
- Der minimun horizantal Abstand zwischen dem Flaschenzug und Armlehne -30mm (justierbar).
- Timer 1 winziges pull& 1 winziger Stoß.
e.Vertical-Kraftanwendung (Festigkeitsprüfung)
- Kann den gleichen Flaschenzug für horizontale Kraft benutzen, aber die Position ist unter der Armlehne, zum einer vertikalen Kraft zu schaffen.
- Die minimale vertikale Abstandsarmlehne und -flaschenzug sind die Minute 30 (justierbar)
Abwärts Kraft der winzigen Vertikale des Timers 1.
(äußerliche) Kraft f.Horizontal (Haltbarkeitstest)
-1.Pulley System unter Verwendung des Kabels /strap, zum der horizontalen Kraft für 50.000 Zyklen auf der Armlehne (harte Beanspruchung) aufzuwenden.
- Der minimale horizontale Abstand zwischen dem Flaschenzug und Armlehne -30mm (justierbar)
- Höhe justierbare 500-1500mm.
- Steuern Sie Stelle -6
- Zyklus/Minute der Geschwindigkeit 10-30
(abwärts) Kraft g.Vertical (Haltbarkeitstest)
- 1 Flaschenzugsystem unter Verwendung des Kabels/Bügels zum zuzutreffen
Vertikale Kraft für Zyklus 10.000 auf dem Armtest (harte Beanspruchung)
Der minnimum vertikale Abstand zwischen dem Flaschenzug und Armlehne -30mm (justierbar)
- Fixible, das auf die Plattform in Position bringt (unter der Armlehne)
- Gegen-Stelle -6
- Geschwindigkeit - 10-30 Zyklus 1minute.
h.Pneumatic-Zylinder, zum des Flaschenzugsystems laufen zu lassen
Art des Zylinders: Doppelt wirkender Zylinder
Maximale Kraft: Newton 2000
Luftzufuhranforderung: Stange 6 (Minimum)
i.Stopper - die Stuhlbasis vom Schieben zurückhalten
j.Control-Platte
- AN/AUS-Knopf
- Lcd-Anzeigenlastsmeter, Geschwindigkeit, Zyklus, Zeit
- Last, die Einstellung abfragt - die Möbel in Versuch sicherzustellen wird nicht überbelastet.
- Kraftvorwahl - die Vorbestimmungskraft für die Prüfung vorwählen
- Luftregler - der Luftregler, der mit Druckanzeiger abgeschlossen wird, wird zur Verfügung gestellt.
k.Safety-Eigenschaft

- Sicherheitseigenschaft ist installiert, um die Operation der Maschine im Notfall zu stoppen oder, wenn Bedarf entsteht. Dieses soll, ergibt Rückzug des Pneumatikzylinders und die Entleerung des Prüflings. Die sicher Eigenschaft ist auch in der Lage:
- Die Testmaschine im Falle des Prüflings zu stoppen fiel aus.

- Testmaschine vor mechanischem Schaden im Ereignis des Prüflings verlassen und den Pneumatikzylinder zu schützen zieht die Entleerung des Prüflings zurück.
- Die Maschine im Falle der unterbrochenen Stromversorgung stoppen.
- Die Testmaschine am Ende einer vorbestimmten Anzahl von Zyklen/Anschlägen stoppen.

• Armstärke Test-vertikal - Static (ANSI/BIFMA X5.1-2017, Klausel 12)
• Armstärke Test-horizontal - Static (ANSI/BIFMA X5.1-2017, Klausel 13)
• Armstärke Test-horizontal - Static (ANSI/BIFMA X5.4-2012, Klausel 9)
• Armstärke Test-vertikal - Static (ANSI/BIFMA X5.4-2012, Klausel 10)
• Bewaffnen Sie Haltbarkeits-Test für mehrfache Seat-Einheiten - horizontal - Kreislauf (ANSI/BIFMA X5.4-2012, Klausel 11)
• Bewaffnen Sie Haltbarkeits-Test für mehrfache Seat-Einheiten - horizontal - Kreislauf (ANSI/BIFMA X5.4-2012, Klausel 12)

Specfications

1. Armlehnen-Höhe 650-780mm oder spezifiziert
2. Timer LCD, 0.01sec-99.9sec, 1sec-99 zweites der Minute 99
3. Maschinen-Größe 1200*500*1000mm
4. Parallele Kraft 100-200lb
5. Zoll des Kraft-Anschlags 0-24 oder spezifiziert
6. Zähler LCD, 0-999,999mal
7. Gewicht 250kg
8. Energie
9. 1 £, AC220V, 3A

Standards

• EN1335-3 2009 5,7
• Vordere Ecklast-leichtigkeitsc$test-c$zyklisch-c$weg-mitte ANSI/BIFMA X5.1-2011 11,4
• Schemel-Haltbarkeit ANSI/BIFMA X5.1-2011 20 Test-Vertikal-zyklisch
• Arm-Haltbarkeits-Test ANSI/BIFMA X5.1-2011 21 - Kreislauf
