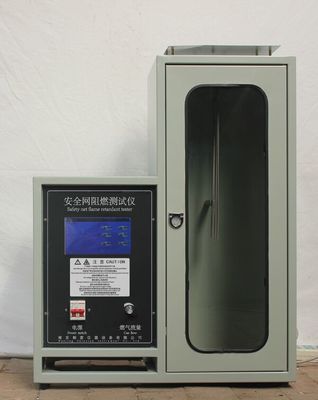

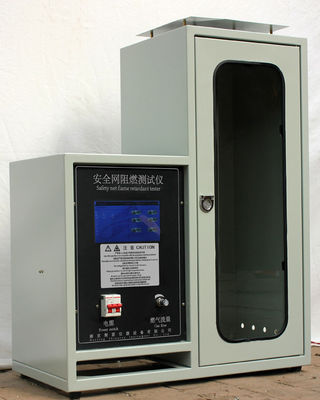

Touch Screen Steuersicherheitsnetz-Baumaterial-Entflammbarkeits-Prüfvorrichtung für Widerstand-Leistung

Touch Screen Steuersicherheitsnetz-Entflammbarkeits-(flammhemmende) Prüfvorrichtung

Anwendung

Es ist für verschiedene Sicherheitsnetze, entflammbarkeits-Widerstand Leistung der feinmaschigen Sicherheit vertikale Nettopassend.

Technische Parameter

1. Notenbildschirmanzeige/-steuerung

2. Die Ausrüstung wird in zwei Teile unterteilt: Touch Screen Schaltkasten und Verbrennungskasten. Die Größe des Verbrennungskastens ist 330*330*765mm.

3. Das Vorderteil des Verbrennungskastens ist eine Beobachtungstür des ausgeglichenen Glases

4. Die Spitze des Kastens wird gleichmäßig mit 16 Entlüftungslöchern, der innere Durchmesser ist 12.5mm verteilt; es gibt 6 Entlüftungslöcher auf beiden Seiten vom Verbrennungskasten, und der innere Durchmesser ist 12.5mm.

5. Spitze des Kastens wird zur Spitze befestigt

6. Die Spitze des Kastens wird mit einer hängenden Klammer ausgerüstet, und die Unterseite der Artklammer wird 17mm über dem Höhepunkt der Anzünderdüse lokalisiert.

7. Der innere Durchmesser der Anzünderdüse ist 11mm, und die Haupt- und vertikale Linie sind schräg von 25°. Zündzeit: genau zu 0.05s

8. Gasquelle: industrielles Gradpropan, Butan oder Propan/Butanmischgas, unter Verwendung des Methangases mit einer Reinheit von nicht weniger als 97%, wenn die Probe entsprechend 7,3 vorbehandelt wird

9. Mustergröße: 500±5

10. Umgebende Temperatur: -10 ° C | 30 ° C

11. Stromversorgungsspannung und -energie: 220V±10% Energie 50HZ kleiner als 100W

12. Einzel-Chipsteuerung, automatisches TIMING der Digitalanzeige

13. Bunsenbrenner-Flammenzeit 0-99M99S, kann willkürlich eingestellt werden, Genauigkeit ± 0.01s

14. Yu Yan, Nachglutzeit: das längste 0-99M99S

15. Höhe der blauen Flamme Bunsenbrenners: 15mm-175mm kann, mit Flammenhöhenskala frei justiert werden

16. Automatische Zündzeit Bunsenbrenners: willkürliche Einstellung

17. Touch Screen in Verbindung stehende Parameter:

a. Größe: 7 der effektiven Zoll Breite 8.6cm Anzeigengröße Längen-15.5cm;

b. Entschließung: 800*480

c. Kommunikationsschnittstelle RS232, 3.3V CMOS oder TTL, Modus der seriellen Schnittstelle

d. Speicherkapazität: 1G

e. Benutzen Sie reine Hardware FPGA-Fahreranzeige, „null" Startzeit, Lauf auf Energie

f. Unter Verwendung M3+FPGA-Architektur ist M3 für den analysierenden Befehl verantwortlich, konzentriert sich FPGA auf TFT-Anzeige, beschleunigen und Zuverlässigkeit führen den gleichen Entwurf

g. Der Hauptprüfer benutzt einen Niederleistungsprozessor, um den energiesparenden Modus automatisch zu kommen.

Entwurfsstandards

GB 5725-2009 sicheres Netz

Anwendbare Standards

„Verbrennungsleistung der Gewebegb5455-2014 Schadenlänge Freigabe vertikale, Schwelen und afterflame Zeitbestimmung“
