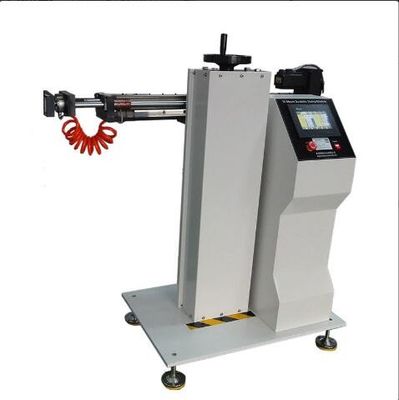

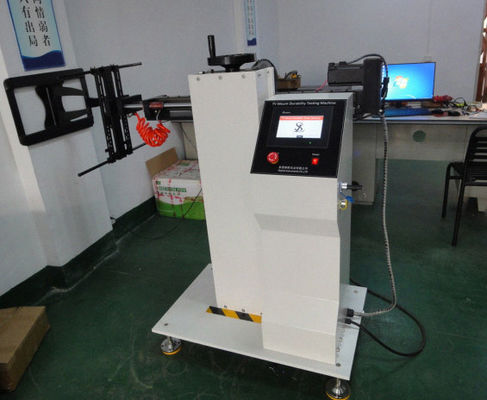

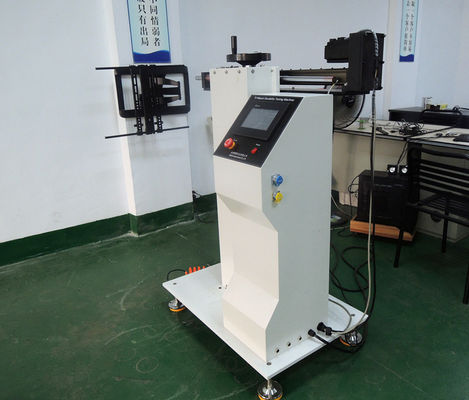

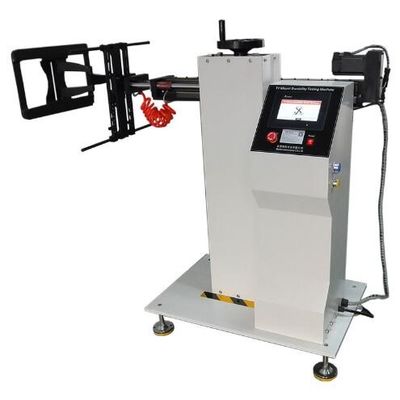

Laborversuch-Ausrüstung ANSI-/BIFMA-X5.5-2014 Schreibtischschublade schiebt Haltbarkeits-Testgerät

PLC / HMI Tischrutschen-Haltbarkeit Möbelprüfgeräte mit Servo-Linearantrieb

Anwendung

• Dauerprüfung von Schubladenführungen, die an Bürotischen und -schränken montiert sind

• Zyklische Prüfung von horizontal gleitenden Türen an Möbeln

• Prüfung von Scharniergelenk-Türstückgruppen

• Bewertung der Stoß- und Dauerfestigkeit von ausziehbaren Elementen

• Rückprallprüfung von ausziehbaren Elementen

• Zerstörende Prüfung mit programmierbaren Kraftwerten

• Schub-Zug-Kraftmessung von Schubladensystemen

• Qualitätssicherung für Hersteller von Möbelbeschlägen

• Unabhängige Prüflabore, die BIFMA-Zertifizierungsprüfungen durchführen

• Möbel-F&E-Einrichtungen, die neue Schiebemechanismen validieren

Entspricht dem Standard

ANSI/BIFMA X5.5-2014;

Prüfung Nr. 10 Zyklische Prüfung von ausziehbaren Elementen;

Prüfung Nr. 11 Stoß- und Dauerprüfung von ausziehbaren Elementen;

Prüfung Nr. 12 Rückprallprüfung von ausziehbaren Elementen;

Technische Parameter

1. Geeignet für Schubladen mit einer Tiefe von bis zu 12 Zoll (305 mm)

2. Geeignet für "Soft-Close"-Schienen

3. Möglichkeit zur Einstellung des Hubs innerhalb von 12 Zoll (3 mm)

4. Mindestens 12 Zoll (305 mm) vertikale Verstellbarkeit

5. Kann eine maximale Last von 300 lb (135 kg) bewältigen

6. Geschwindigkeit zwischen 0-0,25 m/s.

7. Vorrichtung zur Zählung der Hübe mit Fehlerbenachrichtigung und automatischem Stopp bei Erreichen der Anzahl erfolgreich abgeschlossener Zyklen

8. Möglichkeit, eine freistehende Anwendung oder eine Anwendung zu testen, bei der die Schienen bereits in der Anwendung montiert sind.

9. Ausgelegt für eine Lebensdauer von mindestens 15 Millionen Zyklen

10. Servoaktuator

11. CE-zertifiziert

Häufig gestellte Fragen

F: Wofür wird dieses Gerät verwendet?
A: Dieses Gerät prüft die Haltbarkeit und strukturelle Integrität von Schubladenführungen und horizontal gleitenden Türen an Möbeln gemäß ANSI/BIFMA X5.5-2014.

A: Ein Servo-Linearantrieb wendet kontrollierte, wiederholbare Zyklen auf die Schubladenführung oder Tür mit einstellbaren Geschwindigkeiten bis zu 0,25 m/s an, während die SPS-Steuerung die Leistung überwacht und die Zykluszahl aufzeichnet.
F: Welche Standards erfüllt es?

F: Welche Materialien oder Produkte können getestet werden?
A: Schubladenführungen (einschließlich Soft-Close-Schienen) von 10–24 Zoll Länge, horizontal gleitende Türen und Scharniergelenk-Türstückgruppen, die an Möbeln montiert sind.

A: Es misst die Zyklushaltbarkeit bis zu 15 Millionen Zyklen, die Schub-Zug-Kraft über einen 200-kg-Kraftaufnehmer und kann zerstörende Prüfungen mit programmierbaren Kraftwerten durchführen.
F: Welche Branchen nutzen dieses Gerät?

F: Was sind die Installationsanforderungen?
A: Das Gerät benötigt eine stabile, ebene Oberfläche für den Betrieb. Es ist sowohl für freistehende als auch für vormontierte Schienenanwendungen geeignet. Bitte konsultieren Sie das Benutzerhandbuch oder kontaktieren Sie unser technisches Team für detaillierte Installationsspezifikationen.

A: Ja, dieses Gerät ist CE-zertifiziert.
