Produktdetails:
Zahlung und Versand AGB:
|
SKYLINE: | Anschluss-Zug-Prüfvorrichtung | Effektiver Anschlag: | 50 mm |
---|---|---|---|
Nennlast: | 500N | Net Gewicht: | 10.6kg |
Band: | 450 Millimeter × 260 Millimeter × 160 Millimeter. | ||
Markieren: | dehnbare Festigkeitsprüfungsausrüstung,Zugfestigkeit tester |

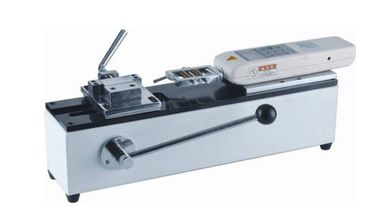

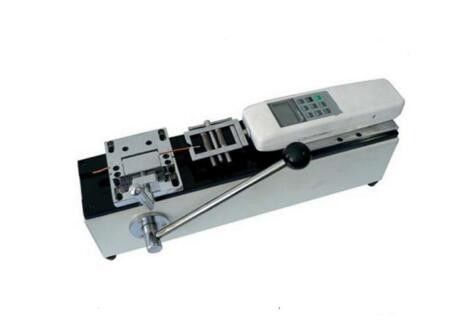

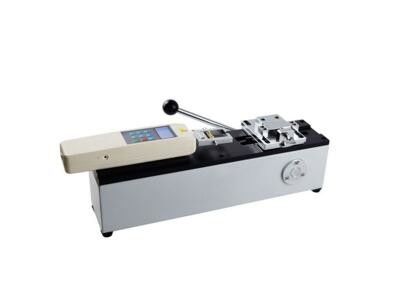

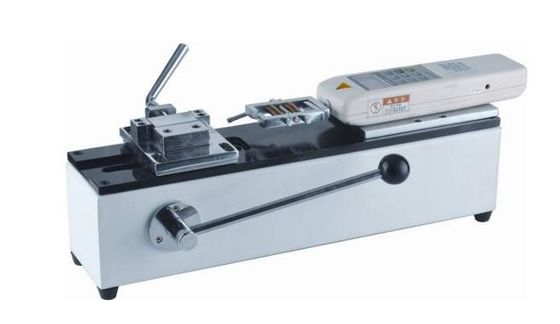

Terminalprüfvorrichtung des zug-SL-T812
Gebrauch
Terminalspannungsprüfvorrichtung ist ein Testgerät, das von unserer Firma für die Kabelbaum- und Elektronikindustrie entwickelt wird.
Entwarf, die herausziehbare Kraft von verschiedenen Geschirranschlüssen zu ermitteln. Konfigurierbare NK-, HF-Gegentaktmessgeräte und spezielle Befestigungen
Das Instrument hat die Eigenschaften der kompakten Ausrüstung, der genauen Steuerung, der hohen Maßgenauigkeit, des bequemen Beispielfestklemmens und der einfachen Operation und ist eine ideale Ausrüstung, damit Kabelbaumhersteller Produktqualität sicherstellen.
Eigenschaft
Horizontale Installation.
Handbetrieb-, einfache und stabileoperation.
Die Maschine kann an einer Tabelle angebracht werden, um das Gestell stabiler herzustellen.
Technische Parameter
Volumen: 450 Millimeter × 260 Millimeter × 160 Millimeter.
Effektiver Anschlag: 50mm.
Bewertete Last: 500N. (Kann mit 1000N auch konfiguriert sein)
Nettogewicht: 10.6Kg.
Testoperationsprozeß
1. setzen Sie das Drahtteil jedes Geschirranschlusses am Ende der linken Klammer, und drehen Sie den Griff, um das Drahtteil festzuklemmen (der Geschirranschluß ist gedrückt worden).
2. setzen Sie das andere Ende des Geschirranschlusses in die Klammer der rechten Klammer und drehen Sie den Griff, um das Ende des Geschirranschlusses zu halten, der in der Mitte gehaftet wird.
3. Verwenden Sie den Schlüssel M4 Allen, um die Mitte der linken Klammer mit der Mitte der rechten Klammer auszurichten.
4. Wenn die HF-Reihe (Digitalanzeigengegentaktkraftmeter) verwendet wird, um das TIMING zu drücken und zu ziehen, schalten Sie die Energie und Wartezeit ein, bis die LCD-Anzeige null zeigt.
5. Wenn das Gegentakt-TIMING der NK-Reihe (Zeigerart Drucklehre) installiert ist, drücken Sie den Toggle-Knopf, um den Finger zur Nullstellung zurückzubringen.
6. drehen Sie den Griff des Körpers, um die linke Klammer auf das links und die rechte Klammer zu verschieben, um den Anschluss festzuklemmen.
