Draht-Flammen-Test-Kammer für elektrische Leitungen unter Brandfall-Stromkreis-Integrität

Draht-Flammen-Test-Kammer für elektrische Leitungen unter Brandfall umkreisen Integrität

Standards

Iec 60331-21

Tests für elektrische Leitungen unter Brandfall - Stromkreisintegrität - Teil 21: Verfahren und Anforderungen - Kabel der Nennspannung bis einschliesslich 0,6/1,0 KV

Spezifikation

2. Kabel- und Kabelleitungsintegritätsverbrennungstestmaschinengestaltungsprinzip:

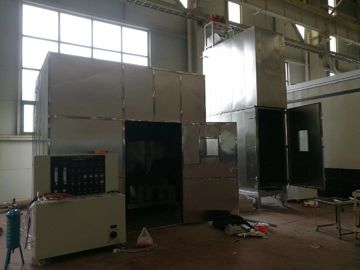

Die Kabel- und Kabelintegritätsfeuerprüfvorrichtung wird in drei Teile unterteilt: der Verbrennungskasten, das Brennkammergehäuse und der Schaltkasten, die einzeln beweglich sind. Jedes Gerät wird mit Gießmaschinen an der Unterseite für einfache Bewegung und Hygiene ausgerüstet. Ein Gerät benutzt für Kabel und Kabel, die Linie Integrität erfordern, wenn sie eine Flamme mit einer Temperatur von nicht weniger als 750 ° C (Steuerung der Wärmeabgabe) für einzelnen Feuertest verwenden

Technische Parameter der Kabel- und Kabelleitungsintegritätsverbrennungstestmaschine:

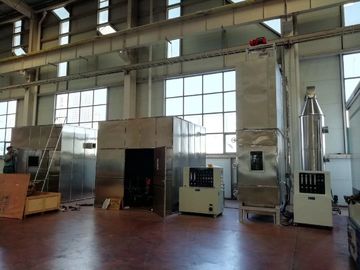

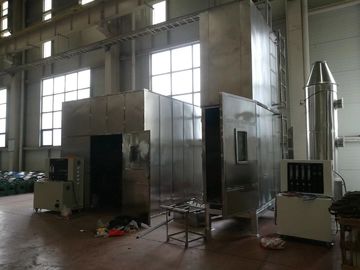

1. Entwurf der Verbrennungskammer

Es wird an der Winkeleisenklammer mit einem passenden Material befestigt, um die gesamte Kubikverbrennungskammer zu bilden.

Verbrennungskammer: innere Maße: Summe 3Ms x 3M x 3M 27 Kubikmeter.

Sein können Backsteinmauerstruktur oder die Stahlplattenstruktur, vorgewählt von den Kunden

2. Beispielhalter: Die Probe besteht aus zwei oder drei Metallhalterungen mit einem inneren Durchmesser von ungefähr 150 Millimeter.

3. Brennendes Gerät:

(1) Lötlampe: Ein PropanGasbrenner mit einer Nennlänge von 500 Millimeter und von Breite von 15 Millimeter für eine Düse mit einem Venturimischer.

(2) Strömungsmesser: Luftströmungsmeter: 80L/min, PropanStrömungsmesser: 5L/min

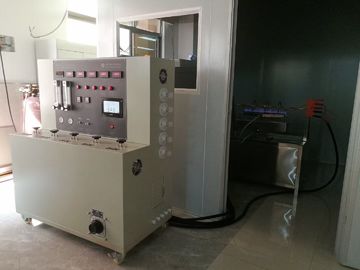

(3) die Zusammensetzung des Lötlampenkontrollsystems: Druckregler, piezoelektrischer Anzünder, Flammabrissgerät, Temperaturüberwachungsthermoelement,

Gasquelle (besessen von Ihrer Firma), Zündeinrichtung, Erdgasleitung, Strömungsmesser, Venturimischer,

Lötlampe, Kugelventil, Luftverkehrslinie, Druckluftflasche (besessen von Ihrer Firma)

(4) Timer: 0~99.99s/m/h kann willkürlich eingestellt werden

(5) Zündeinrichtung: für automatische Zündung

(6) Temperaturbegrenzer: besteht aus zwei Temperaturüberwachungsabschnitten,

Temperaturspanne: 0~1000°C kann willkürlich eingestellt werden.

4. Linie Last:

(1) Testtransformator: (2) Prüfspannung 3000VA drei: AC1000V

(3) Prüfstrom: 3A

Was sind die verschiedenen Arten des Verkabelns?
Kabel werden hauptsächlich benutzt, um die elektrische und Telekommunikationssignale zu tragen. Es gibt verschiedene Arten von Kabeln, einschließlich twisted- pairkabel, Koaxialkabel, multi Leiterkabel und Lichtwellenleiter. Ein twisted- pairkabel hat zwei Kabel, die um einander verdreht werden und gewohnt hauptsächlich zu zu tragen Signalen.
