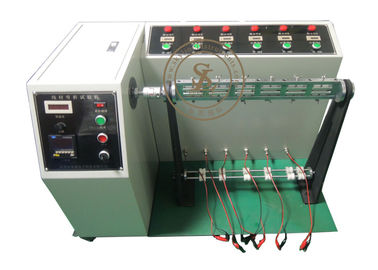

Laborversuch-Ausrüstungs-Draht-Biegeversuch-Maschine ULs 87, Biegewinkel 10 - 180° justierbar

SL-T110 Biegewinkel 10-180° justierbare Draht-Biegeversuch-Maschine ULs 87

Verwendung

Testzündkabeldraht und die Biegefestigkeit des Drahtes, können automatisch gleichzeitig gezählt werden zeigen den Leiterwiderstand des Drahtes, die materielle verbiegende unterbrochene Linie des Tests und können Operation automatisch stoppen.

Eigenschaften

Diese Maschine angetrieben durch elektrischen Geschwindigkeitsmotor, der glatt läuft und lärmarmes hat.

Die Schlüsselkomponenten sind zuverlässige Importleistung, eine Vielzahl von Skala zutreffen, damit Ihr genauer und fruchtbarer Test.

Technische Parameter

Operations-Anweisungen

1, Biegewinkelanpassung: Öffnen Sie die Tür der Testmaschine, lösen Sie das Motorantriebantriebsrad und die Verbindungsschraube, bewegen den Diaschlitz in der Position des Schiebers, damit der Indikator auf dem Schwingenmechanismus, um den erforderlichen Winkel zu prüfen und dann das Schraubenfestziehen des Antriebsrades und der Pleuelstange.

2, sind geprüfte Probekörper der kurzen Zweidrahtverbindung (wie die mehradrige Linie ist auch die benutzte in der Folge kurze Verbindung und bildet einen Weg), und dann festgeklemmt auf der Prüfvorrichtung.

3, der Probekörper durch den Grenzhebel und wie erforderlich, das Gewicht der entsprechenden Gewichte zu hängen, die zwei Kerne des Exemplars werden dann mit der Alligatorklammer auf der Verbindungsspalte des entsprechenden Arbeitsplatzes angeschlossen, wird die befestigende Nuss des Grenzhebels gelöst, wird die Höhe des Hebels auf und ab justiert, um die Testbedingung zu erfüllen, und die Festziehennuß wird festgezogen und die Grenzposition wird geregelt.

4, Test die Anzahl von Einstellungen: Halten Sie den Gesamtzähler des Qing 0 Knopf nieder, drücken Sie die entsprechenden Knöpfe oben, sehen Sie die digitalen Blätternänderungen des LCD-Bildschirms, stellen die erforderlichen Testzeiten ein, und dann schloss der Deckel.

5, Presse der 0 Knopf des Zählers jedes Prüfstandes bis löschen null wieder.

6, drehen sich auf den Netzschalter und die Probe des Gruppenanfangsschalters, um, einzelne STOPP-Schalter zum ganzen Halt dann zu beginnen. Drücken Sie den „Anfangs“ Knopf auf dem Bedienfeld, um die Geschwindigkeit langsam zu justieren, die für den Zeigetest des Gouverneurs erfordert wird. Der Biegeversuch fängt an. Der Test stoppt automatisch, wenn der Test die vorbestimmte Anzahl von Zeiten erreicht

7, die Maschinenplatte hat den einzelnen Halt/STOPP-Schalter, wenn der Schalter in einem einzelnen Endzustand ist und prüft den Prozess irgendeines Satzes der Trennung, die Maschine, um zu arbeiten aufzuhören, Sie, können die Probe nach dem Startknopf entfernen, um zu prüfen fortzufahren. Wenn der Schalter im Punktzustand ist, benötigen Sie 6 Gruppen von allem getrennt, um zu arbeiten aufzuhören.

Draht-Biegeversuch Machine.pdf ULs 87
