Herkunftsort: | China |
Markenname: | SKYLINE |
Zertifizierung: | calibration certificate |
Modellnummer: | SL-IPX34B-R400 |
Min Bestellmenge: | 1 EINHEIT |
---|---|
Preis: | Negoitable |
Verpackung Informationen: | SPERRHOLZ-FALL |
Lieferzeit: | 15 Arbeitstage |
Zahlungsbedingungen: | Western Union, T/T, MoneyGram, L/C |
Versorgungsmaterial-Fähigkeit: | Monat mit 2 PC |
SKYLINE: | IPX34- schwingregen-Testkasten | Spannung und Frequenz: | AC220V±10%; 50Hz±10% |
---|---|---|---|
Anwendung: | Lampen im Freien, Haushaltsgeräte, Autoteile und andere elektronische und elektrische Produkte | Innere Kasten-Größe: | 900* 900* 900mm |
Hervorheben: | Körperliches Testgerät,Bremstestausrüstung |

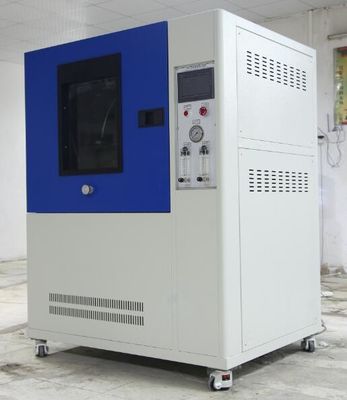

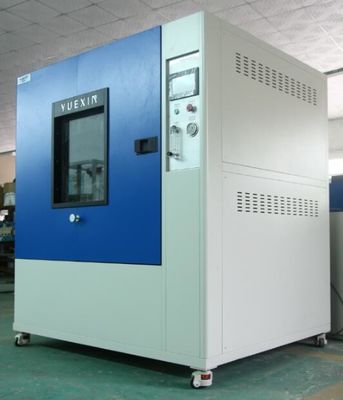

Große Laborversuch-Ausrüstung IPX3/IPX4 imprägniern schwingregen-Test-Kasten
Produktname | IPX34- schwingregen-Testkasten | ||||
Produktmodell | SL-IPX34B-R400 | ||||
Ausrüstungs-Überblick |
Anwendungshintergrund: die Zerstörung des Rohwassers (Regenwasser, Meerwasser, wässern und so weiter), zu den Produkten und zu den Materialien, mit dem Ergebnis der unschätzbaren wirtschaftlichen Verluste jedes Jahr. Der Schaden wird hauptsächlich durch Korrosion, das Verblassen, Deformation, Stärketropfen, Expansion und schimmeliges verursacht. Besonders verursachen elektrische Produkte das Feuer leicht, das zum Kurzschließen des Regens passend ist. Deshalb ist die schützende Wasserprobe für das Oberteil eines spezifischen Produktes oder des Materials eine notwendige Tastenprozedur. | ||||
Allgemeine Anwendungen: Lampen im Freien, Haushaltsgeräte, Autoteile und andere elektronische und elektrische Produkte. | |||||
Ausrüstungsfunktion: die Hauptfunktion des Gerätes ist für die elektronischen und elektrischen Produkte, die Lampen und die Laternen, die elektrischen Kabinette, die elektrischen Komponenten, die Automobile, die Motorräder und ihre Komponenten. Der Systemtest und andere in Verbindung stehende Eigenschaften von Produkten werden unter simuliertem Regen geprüft. Nach der Prüfung wird der Test benutzt, um zu bestimmen, ob die Leistung des Produktes die Bedingungen erfüllt, um den Entwurf, die Verbesserung, die Überprüfung und die Inspektion der Fabrik zu erleichtern. | |||||
Standard der Durchführung |
Entsprechend IEC60529: 1989 +A1: 1999 +A2: Klausel |
||||
Ausrüstungspunkt |
a.For-Produkt IPX3, IPX4 imprägniern Bewertungstest. b. Das Oberteil wird von der Stahlplatte der inländischen hohen Qualität gemacht und die Oberfläche wird mit Farbe gespritzt. Sie ist schön und dauerhaft. c. Innerhalb des Kastens und der swirel Tabelle, die in aller SUS304#-Edelstahlplatte, um benutzt werden, den Gebrauch der langen Zeit verrostet sicherzustellen nicht. d. Kastenstruktur: selbstständiger Wasserbehälter, Kugelventil sich hin- und herbewegendes des verteilenden Wassers, des Wasserspiegeles im Sammelbehälter, Steuerung der Wasseraufnahme und Warnungsentdeckung auf Niedrigwasserniveau, die Wasserpumpe an trockenem und beschädigt effektiv verhindernd. e. Es gibt ein transparentes Beobachtungsfenster (Hartglasmaterial) auf der Tür, und eine LED-Lampe ist in den Kasten installiert, um die Beobachtung des internen Tests zu erleichtern. f. Der Schwingrohr-Antrieb nimmt den Servoschrittmotor der inländischen hohen Qualität an, ist die Geschwindigkeit des Schwingrohres genau und justierbar, und es gibt kein unangemessenes Problem (unangemessen: es verursacht eine Abweichung der schwingbewegung und zur Mitte der Drehscheibenwelle und verursacht den Schaden der Ausrüstung) g. Drehscheiben-Antrieb: der Gebrauch von inländischem hochwertigem Schrittmotor, Geschwindigkeit und Winkel kann auf den Touch Screen (justierbar), in der Standardstrecke stepless justierbaren der Präzision eingestellt werden und kann die Vorwärts- und Rückrotation automatisch steuern (positiv und negativ: passend, damit Beispielmachttest Wickeln verhindert). h. Der Testkasten wird mit einer Beispielsteckdose (AC220,10A) ausgerüstet, und die Beispielstromversorgung kann durch Programm gesteuert werden. Der Stromausfall (0-999min) - 0-999min (Macht) - Stromausfall (0-999min) wird an der Probe angewendet. i. Die Testzeit kann auf den Touch Screen eingestellt werden. Der Einstellbereich ist: 0-999min (justierbar) j. Entstörungsmaße: Filter der hohen Präzision, der die Verunreinigungen im Leitungswasser und im Filter effektiv filtern kann, kann regelmäßig ersetzt werden. k. Das Kernkontrollsystem nimmt Taiwan-weinview 7 Zoll-Touch Screen + Panasonic PLC, die elektrischen Komponenten an, die wie Fahrwerk, OMRON benutzt werden und andere importierte Marken, Handwerk verdrahtend erfüllen die Bedingungen von nationalen Standards und haben angemessenen Plan und fest verdrahten und offenbar markiert. l. Notenkontrollfunktion: „Test des Tests IPX3“ wird entsprechend den Standardausdrücken in Zuständen IPX3 durchgeführt; „Test des Tests IPX4“ wird entsprechend den Standardausdrücken in Zuständen IPX4 durchgeführt; „kundenspezifischer Test: der Test wurde entsprechend dem Bedarf von Benutzern, Sie kann die Testzeit einstellen, regnen Winkel, Schwingengeschwindigkeit durchgeführt, die isoparametrische Rohrdrehscheibengeschwindigkeit. m. Die Fahrgestelle sind mit eingebettetem Ersatzteilkasten installiert und die allgemeinen Ersatzteile (wie sechs Eckschraubenzieher, Filterkern, Nadel und so weiter) werden gesetzt, um die Lagerung und den Gebrauch der Benutzer zu erleichtern. |
||||
Technischer Parameter |
Strukturelle Parameter | ||||

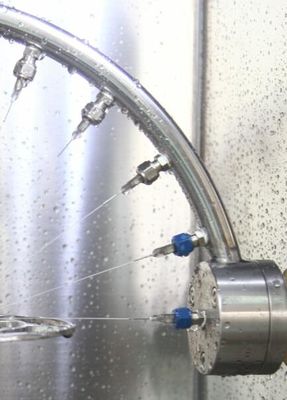

Pendelgröße | R400mm (kann mit R200mm hinzugefügt werden) | ||||
Innere Kastengröße | 900* 900* 900mm | ||||
Äußere Größe | 1400*1120* 1750mm | ||||
Luftloch-Größe | Durchmesser 0.4mm | ||||
Innerer Durchmesser des schwingrohrs | 15mm | ||||

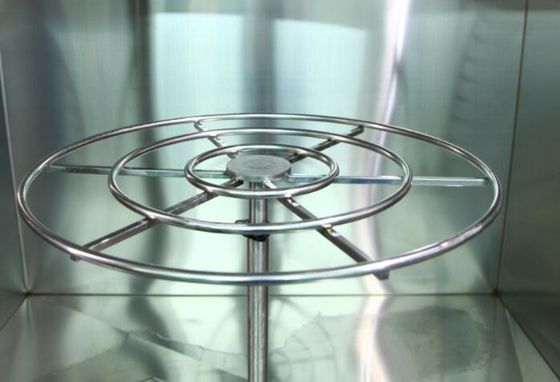

Der Beispieldrehscheibendurchmesser | 400mm (kann für Tabelle 200 hinzugefügt werden) | ||||
Funktionsparameter | |||||
Fluss | 0-2L/min | ||||
Lastentragend von der Drehscheibe | 20kg | ||||
Drehscheibenhöhenstrecke | 350-600mm | ||||
Umdrehungsgeschwindigkeit der Drehscheibe | 1-5r/min (genaues justierbares) | ||||
Die Rotation der Drehscheibe | Immer positiv und aufgehoben ersetzen Sie | ||||

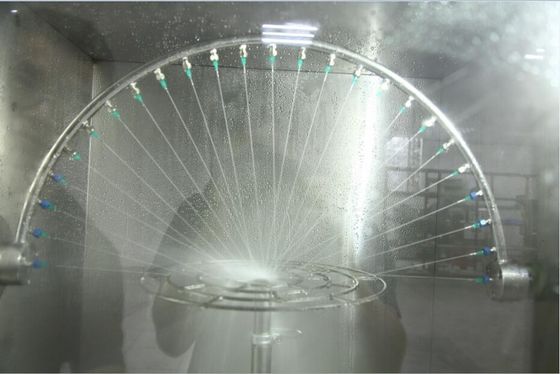

Schwingrohrwinkel | 120º (IPX3), 350º (IPX4) oder kundenspezifische Einstellungen | ||||
Schwingengeschwindigkeit des schwingrohrs | 240 Grad hin- und her- 4S, 720 Grad hin- und her-12S (Präzisionssteuerung) oder Gewohnheit | ||||
Elektrische Parameter | |||||
Ausrüstungs-Energie | 220v | ||||
Prüflingsstromversorgung | 220v | ||||
Kraftwerksleistung | 1.0kw | ||||
Sicherheitsschutzfunktion: | Durchsickernschutz, Wasserknappheitsschutz, Kurzschlusssicherung | ||||
Hauptkonfigurationstabelle |
Name | Spezifikationen | Quantität | Marke/Anmerkung | |
Fahrgestelle | Der innere Kasten 304#, die Überkartonsprühfarbe | 1 | Yuexin | ||
Wasserbehälter | Edelstahl 304# selbst gemacht | 1 | Yuexin | ||
Drehscheibe | Edelstahl 304# selbst gemacht | 1 | Yuexin | ||
Schwingrohr | Edelstahl 304# selbst gemacht | 1 | Yuexin | ||
Schwingen-Nadel | 0.4mm Edelstahl | 1 | Reserve 100 | ||
Schwingen-Nadelfeile | M5-6 | 1 | Reserve 20 | ||
Wasser-Pumpe | Edelstahlwasserpumpe | 1 | Lingxiao | ||
Strömungsmesser | Glasplattengurtanpassung | 1 | Yuanda | ||
Druckmessgerät | Aseismischer Edelstahl /Y-60BFZ | 1 | Hongqi | ||
Mechanisches sich hin- und herbewegendes Kugelventil | ND15 | 1 | |||

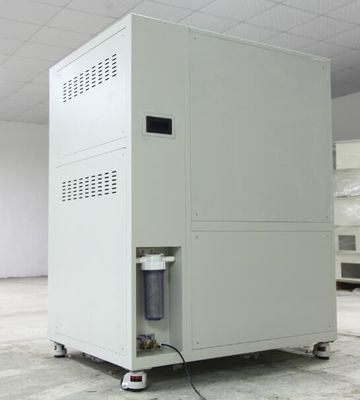

Filter | Wasserreinigungsapparat des einzelnen Stadiums von 10 Zoll | 1 | Ersatzfilter core1 | ||
Touch Screen | 7-Zoll-Farbbildschirm | 1 | Taiwan-weinview | ||
Plc-Prüfer | FR-XO L30R | 1 | Panasonic | ||
Schwingschrittmotor | 1 | Zhichuang | |||
Schwingen-Rohrreduzierer | 1 | Dabang | |||
DrehscheibenSchrittmotor | 57# | 1 | Jiemeikang | ||
Drehscheibenreduzierer | 1 | Dabang | |||
Elektrischer Apparat der Niederspannung | 1 | Fahrwerk | |||
Relais | 1 | OMRON | |||
Schaltungs-Modus-Stromversorgung | 1 | OMRON | |||
Gelegentlicher Anhang |
Kopie 1.One der Operationsanweisungen; 2. Befähigungsnachweis der Fabrik; 3. Ausrüstungsgarantiekarte; 4. Filter 1; 5. prüfen Sie Nadeln 100 6. prüfen Sie Nadelkopf 20 7. Kabel mit drei Kernen, 1 (über 3M) |
||||
Nutzungsbedingungen | Die folgenden Bedingungen werden vom Benutzer garantiert und die entsprechende Verbindung wird abgeschlossen. | ||||
Benutzen Sie Standort |
Der Boden und die Entwässerung sind glatt, sind der Boden und die Wand wasserdicht und der Bodenabfluß oder der Entwässerungsgraben wird gegründet. Die Grundtragfähigkeit ist nicht kleiner als 200kg/m2 Gut- gelüfteter Standort Keine starke Erschütterung um die Ausrüstung Der Einfluss ohne starkes elektromagnetisches Feld um die Ausrüstung Nicht brennbare, explosive, ätzende Substanzen und Staub um die Ausrüstung Es gibt einen richtigen Raum für Gebrauch und Wartung um die Ausrüstung: Die Rückseite, die linke und rechte Seite, die Spitze der Ausrüstung: 800mm Vorderseite der Ausrüstung: 1200mm |
||||
Umweltzustand |
Temperatur: 5℃~35℃ Relative Luftfeuchtigkeit: ≤85% Luftdruck: 86kPa~106kPa |
||||
Stromversorgungszustand |
Spannung und Frequenz | AC220V±10%; 50Hz±10% Feuerlinie + nulllinie + geschützte Grundlinie | |||
Installierte Energie | 1.0KW | ||||
Erdungswiderstand des schützenden Erdungskabels | Kleiner als 4Ω | ||||
Energie Swith |
1. Erfordern Sie den Benutzer, den elektrischen Durchsickernschutz-Luftschalter auf den Installationsstandort für die Ausrüstung mit der entsprechenden Kapazität zu installieren und der Schalter muss für den Gebrauch der Ausrüstung unabhängig benutzt werden. 2.prohibit der Gebrauch des Messerschalters oder -sockels 3. Der Luftverlust-Schutzluftschalter ist nicht mehr als 2 Meter weg von der Ausrüstung |
||||
Wasserquellzustand |
1.requires der Benutzer, zum der Wasserquelle für die Ausrüstung am Installationsstandort zu installieren, der Wasserdruck ist nicht kleiner als 0.2Mpa und die Installation des Hahns mit 4 Punkten. 2. Die Position des Hahns ist nicht mehr als 2 Meter weg von der Ausrüstung |
Referenzbild:

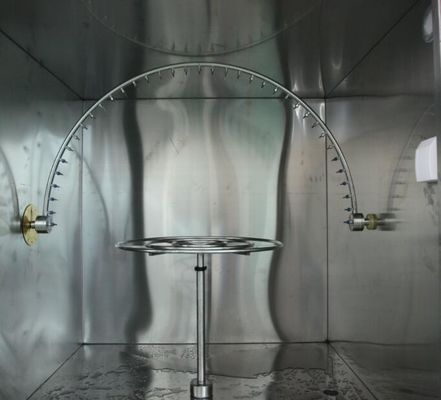

Innerer Kasten
Operations-Platte
Edelstahl-Behälter
7 Zoll-Farbtouch Screen
