Baumaterial-Entflammbarkeits-Prüfvorrichtungs-Solarzellen-Entflammbarkeits-Testgerät Comforms

Solarzellen-brennbare Testgerät comforms zu Standards ULs 1730 ASTM E108

Produkteinführung

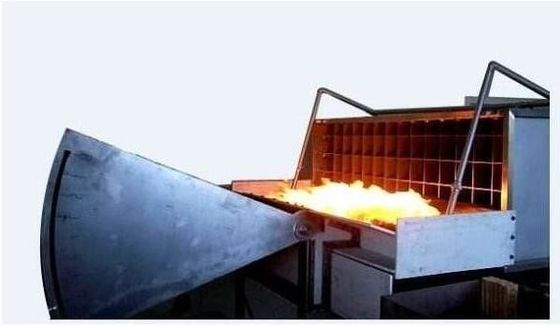

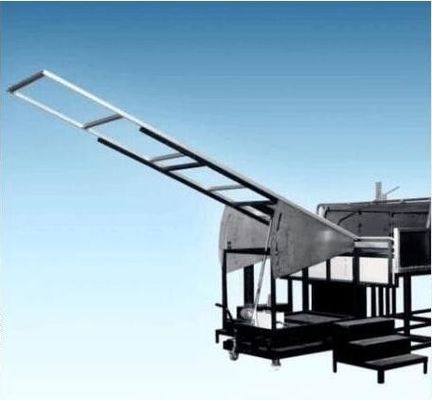

Solarzellen-Flammenausbreitung u. brennende Marken-Test-Maschine basiert auf Entwurf ULs 1730, Iecs 61730-2 und Entwicklung. Ist, wirkliche Bedingungen zu simulieren, um Dach und Komponenten der feuerbeständigen Leistung des Instrumentes, in A1.82m-, b- 2.4m und c-3.9m Exemplaren festzusetzen, um A~C-Niveau auszuwerten. Kann in der feuerverzögernden Leistung von den photo-voltaischen Komponenten auch verwendet werden, die in diesem Test benutzt werden.

Standards

UL 1730: Mehrfamilien- und Wohneinheits-Rauchentdeckung des Hotelzimmers einzelne
Monitoren: elektrische Signalentdeckung des Hausstaubes;
UL 790: Standardverfahren des Feuertests für Dachbedeckungsmaterialien;
ASTM E108-04: Standardverfahren des Feuertests für Dachbedeckungsmaterialien;
NFPA 256: Feuertest der Dachplattform.
Anhang b Iecs 61730-2: Feuerproben auf PV-Modulen.

Ausrüstungseigenschaft

Strukturelle Teile
1. Sperrholzdach-Bedeckungsmaterialien, Maße: 1.300 (W) X1,000 (d) x120 (H), zu
installieren Sie den Prüfling;
2. kann Nicht-Brennbarkeitstest Brett, installiert am Ende der Prüfung, den Test stoppen
Platten gemildert;
3. können Edelstahlfankontrollorgane, der Testwinkel justiert werden,
Größe: 1.440 (L) x 940 (H) Millimeter;
4. verwendet, um die Prüfung der Großrechnerklammer, nicht rostender Stahl, Maße zu stützen: 1.020 (L) x 1.000 (d) x 1.473 (H) Millimeter;
5. nicht brennbare Platte Baugruppe, installiert vor dem Rahmen, um zu simulieren
Dachgesimse und Gesims, Erweiterung der Flamme vom Brenner zum Exemplar,
Maße: 330 (W) x 2.130 (d) x 584 (H) Millimeter;
6. Luftmenge für die Testplatte: ± 19 8 km/h (5.5M/sec) und konfigurieren
Anemometermonitor;
7. können unterschiedliche Lüftungsrohre, von außerhalb der Laborluft extrahiert werden;
8. ist Bienenwabenfilter in den Lufteinlass, installierte Gaseinlassleitschaufel installiert;
9. Entlüftungsrohre ausgerüstet mit Steigungsanpassungsplatte für die Justage der Luftströmungsströmungsrichtung;
10. können die Lüftungsrohre, die zum Führer befestigt werden, Geschwindigkeit erhöhen, um Versorgungstestluftstrom von der äußeren Störung, die Leitbleche, die vom Edelstahl hergestellt werden, Standort sicherzustellen ändert nicht mit dem Winddruck;
11. leiten Sie Materialien für Edelstahl, korrosionsbeständig und hitzebeständig, Größe: 2.130 (W) x 762 (H) x 3.000 (L) Millimeter;
12. Fan 220V, 50HZ, Dreiphasenenergie, wird mit einem Rücksystem kann Windgeschwindigkeit, minimalen Fluss automatisch justieren für 300m3/min ausgerüstet;
13. Stufenlos regelbarer Geschwindigkeitsinverter, 0-100% justierbar;
14. Gasbrenner (für zeitweiliges Shi Huo, Flammenverbreitung und Fliegenfeuer), 1.12m, 60.3mm, bewegend in die Testseite hat ein 12.7mm (W) *0.91m (lang) aufgeschlitzt;
15. Gasbrenner kann ein 22,000Btu/min (387kWh) und entsprechend a zur Verfügung stellen, b, Verbrennungsniveaus c drei, Kontrollegasfluß des Hochpräzisionsgasregelventils,
16. Spitzenbrennerthermoelement ist 58.7mm, 888 installiert, die ± ºC 28 prüfen kann;
17. Automatisches Zündsystem, stellen die Sicherheit der Testleistung, Massenstromprüfer der Zündungselektrode 1.8kVp ist der minimale Druck entsprechend unterschiedlichen Standards, SteuergasStrömungsgeschwindigkeiten, Klasse A und B sicher: 21.000 | 22.000 Btu/Min (369 | 387 KWH) für 10 Minuten, Klasse C: 18.000 | 19.000 Btu/Min (316 | 334 KWH) 4 Minuten;
18. Temperaturüberwachung System-klasse A und B: 760±28ºC (1400±50ºF) - 21.000 | 22.000 B.t.u./Minute-klassec: 704±28 c (1300±50ºF) - 18.000 | 19.000 Btu/Min
19. Manometer und Druckregler der hohen Präzision steuert den Gasdruck;
1)- Jede Übertragung auf Gas in den Brennern muss Methoden eines anderen Tests und des Steuer folgen;
2)- LNG: unter Verwendung MFM kann Fluss (Flussregelventilsteuerung) genau messen;
3)- LPG: Luftmenge unter Verwendung des Invertersystems: die Testplattform bei 19 ± 8 km/h (5.5M/sec);
20. Metallische MaschenHilfsmaterialien, Paletten können gedreht werden, damit volle Verbrennung von
Materialien;

Prüfen Sie Abschnitt

1. Rechnersteuerungssystem der speziellen Steuer-Software Vereinigter Staaten für Labview-Experiment, Integration 10,2 „LCD-Geröll;
2. wird Datenerfassungssysteme, Programmiersprache LabView benutzt, um zu programmieren, Ni-Angebote Datenerfassungs-Karten Vereinigter Staaten
3. besteht Datenerfassungssystem aus den folgenden Teilen:
① 16-Bit-Thermoelement-Eingabeeinheit
② 16 Bit a-/dumwandlungsEingabeeinheit
③ Dateninput/output Modul
④ 12 Bit a-/dumwandlungsausgabemodul
⑤ 4 und 8 Schlitzrückwand
⑥ Labview-Module
⑦ Labview/Ethernet-Netzwerk Modul
4. versenkten Markenprüfungssysteme, Gasbrenner, die Flamme das brennende Material, der Gasbrenner ist Temperatur 880±10ºC können justiert werden.

Die Standardergebnisse

1. Generalstandards für Flammenverbreitung
① irgendein Teil der Dachbedeckungsmaterialien (Komponente oder Platte) von der Testplattform in der Flamme oder in glühenden Partikeln durchgebrannt,
② kann durch schieben, Spalte, gebogene Dachbedeckungsmaterialien, wie offene Dachplattform,
③ Brandschutz, der A veranschlagt: Flammenverbreitungsstrecke ist 1.82M,
Brandschutzniveau B: Flammenverbreitungsstrecke ist 2.4M,
Widerlicher c-Brandschutz: ausgebreiteter Bereich des Feuers ist 3.9M,
Gemessen vom Rand der Beispielflammenausbreitung,

Standards 2.General für Dachverbrennung
① irgendein Teil oder Element der Platte von der Testplattform in den durchbrennenden oder fallenden Flammen,
Die ② Teile der Dachplattform oder des Teils einer Platte im Dachstuhl oder in der Komponente in Form von leuchtenden Partikeln verschwinden,
③ fahren mit Komponenten oder Platten der Verbrennung fort
