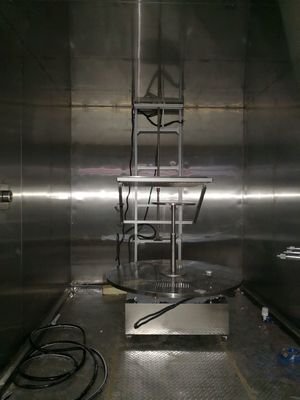

Wandmontierte Umweltprüfkammer aus Edelstahl / Vertikaler Tropftester für IPX1-, X2-Test

Anwendung der Umweltprüfkammer

Die Hauptfunktion dieser Ausrüstung besteht darin, die physikalische und andere damit verbundene Leistung von Produkten unter den Bedingungen von simuliertem Tropfwetter für Produkte wie elektrische und elektronische Produkte, Lampen, Schaltschränke, elektrische Komponenten, Automobile, Motorräder und deren Komponenten und Teile zu testen.Nach dem Test durch den Test, um festzustellen, ob die Leistung des Produkts den Anforderungen entspricht, um das Produktdesign, die Verbesserung, das Testen und die Werksinspektion zu erleichtern.

Normen

IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 Straßenfahrzeuge

Eigenschaften

1. Es gilt für den Wasserdichtheitstest von IPX1 und IPX2.

2. Säulenstruktur, stabiler Betrieb der Ausrüstung;Der Hauptrahmen kann als Ganzes verpackt werden, was für den Transport bequem ist und Installationszeit vor Ort spart.

3. Der Geräterahmen besteht aus einer hochwertigen Aluminiumlegierung, und der Probenteller besteht aus einer SUS304 # Edelstahlplatte, um sicherzustellen, dass nach langem Gebrauch kein Rost auftritt.

4. Regentropfenplatte: Vakuumdesign aus rostfreiem Edelstahl, langlebig.

5. Anheben der Regentropfenplatte: Zur Steuerung der Regentropfenplatte, die sanft angehoben werden kann, wird ein hochwertiger Elektrozug verwendet.

6. Die Düsenkontaktposition ist ein konisches Design aus Messing, das die Nadel schnell ersetzen kann;Unter der Nadel ist eine Schutzabdeckung aus Edelstahlgewebe installiert, um wirksam zu verhindern, dass der Kopf des Prüfers versehentlich die Prüfnadel berührt.

7. Tropfenfluss: Der Durchflussmesser ist mit einem Regulierventil ausgestattet, das manuell und genau eingestellt werden kann.

8. Die Regentropfplatte kann automatisch angehoben und abgesenkt werden, und die Düse stoppt automatisch, wenn sie 200 mm vom höchsten Punkt des getesteten Objekts entfernt ist (vom Lichtschranken erkannt).

9. Es hat die Funktion der Drucklufttrocknung.Nachdem der Test abgeschlossen ist, kann das überschüssige Wasser in der Tropfbox entfernt werden, um ein Verstopfen der Lochblende durch langanhaltende Pfützen und Ablagerungen zu vermeiden.

10. Der Probentisch verwendet einen Schrittmotor, und die Rotationsgeschwindigkeit und der Standardwinkel können auf dem Touchscreen genau eingestellt werden.Der IPX1-Standard erfordert eine Geschwindigkeit von 1 U/min;Es kann die IPX2-Winkeltestanforderungen automatisch erfüllen: Vier Positionen tropfen Regen für jeweils 2,5 Minuten.

11. Der Plattenspieler ist mit einer Mustersteckdose (AC220,10A) ausgestattet.Die Ein- und Ausschaltzeit des Probestroms kann über das Programm gesteuert werden: Ausschalten (0-999 Min.) - Einschalten (0-999 Min.) - Ausschalten (0-999 Min.), was für das Ein- und Ausschalten gilt Ausschalten der Probe während des Tests.

12. Die Kernsteuerungskomponenten sind 7-Zoll-Touchscreen + Panasonic PLC;Die elektrischen Komponenten sind importierte Marken wie LS und Omron;Der Verdrahtungsprozess muss die Anforderungen der nationalen Normen erfüllen, das Layout der Schalttafel muss angemessen sein, die Verdrahtung muss fest sein und die Markierungen müssen klar sein.

13. Die Gerätebasis ist mit 4 beweglichen Bandbremsrollen zum bequemen Bewegen und Fixieren ausgestattet.

Funktionsparameter

Die Hauptkonfiguration

Rack-Aluminiumprofile
Schiene SU304 # Edelstahl
Elektrisches Hebezeug AC220V
Vakuumauffangwanne SU304 # Edelstahl gefertigt

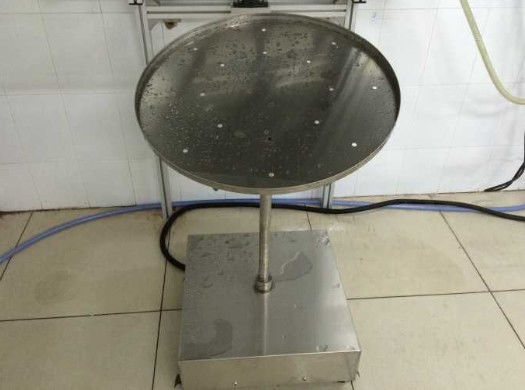

Plattenspieler SU304 # Edelstahl gefertigt
Tropfnadelhalter aus Messing
Tropfnadel Φ0.4mmSU304 # Edelstahl
SPS-Steuerung
7-Zoll-Touchscreen-Farbe
Plattenspieler Schrittmotor
Leckschalter 20A, 2P
Niederspannung elektrisch /
Relais DC24V
Schaltnetzteil 24V, 50W
Glasplatten-Durchflussmesser LZT-15
Filter 10-Zoll-Einstufen-Wasserreiniger
Rohrverschraubungen PVC + SU304 # Edelstahl
Nadeldüsennadel SU304 # Edelstahl
