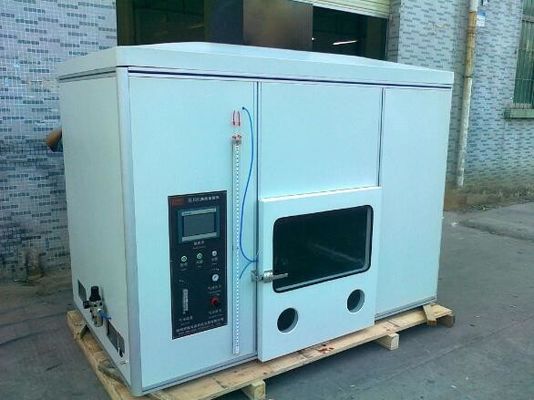

Horizontale Entflammbarkeits-Prüfvorrichtungs-Kammer-Sicherheit für elektrische Drähte, Kabel und flexible Schnüre

Horizontale Entflammbarkeits-Prüfvorrichtungs-Kammer-Sicherheit für elektrische Drähte, Kabel und flexible Schnüre

Anwendung

Treffen Sie zu, um den Flammentest des einzelnen Kabels auf FT1, FT2-/FH/Horizontalflamme, FV-2/VW-1, FV-1/Vertical Flamme und Standardfunkenüberschlagstest zu überprüfen.

Standards

Entsprechend der Klausel 1060 (vertikales brennendes und Test FT1), 1061 (brennender Test der Kabel), 1080 (brennender Test VW-1), 1090 (horizontaler brennender Test des Exemplars der elektrischen Leitung, optionales Einzelteil), 1100 (brennender Test horizontales Exemplar FT2) von UL1581-2008, 6,8 (Standardfunkenüberschlagstest), Klausel 9.1~9.5 von UL2556-2007, Klausel 4,26 von JIS C3005-2000.

Hauptparameter

Kammer 1.Testing: L2200*D1300*H1650mm, capacity>4.0 m3; die obere Kapazität der Flamme ist mehr, als 2.0m3, dort Glasfenster auf dem Gesicht, einem Paar Betriebsgummihandschuhen und Rauchabführungssystem auf die Oberseite der Kammer ist;

Brenner 2.Bunsen: Welches entsprechend Standard ASTM D5025-2005, Innendurchmesser des Brennerrohrs 9.5mm durch Länge ist, ist 100mm, der Gastüllendurchmesser ist 0.9mm durch Stärke ist 1.6mm. Welches Brandgas Methan bei 98% minimaler Reinheit ist, ist die innere Flammenhöhe 40±2mm, die äußere Flammenhöhe ist 125±10mm, Nominalsatz ist 500W mit einem Flammenmachthaber, der die Flammenhöhe überprüfen kann, ob er Bedingung jederzeit erfüllt.

3. Temperaturmessungssystem: Entsprechend Standard ASTM D5207-2003 einschließlich Kupferstücke der Temperaturmessung 10g, Art k-Edelstahlthermal, die Durchmesser 0.5mm ist, Stoppuhr und Thermometer.

4. Exemplarstände: Horizontale und vertikale Stände beide unabhängigen, die durch Edelstahl machten. Der vertikale Stand konnte den vertikalen brennenden Test u. Test FT1, die Kabel, die Test flammen, lodernden Test VW-1 und horizontalen lodernden Test specimen/FT2 durchführen. Der horizontale Stand nur für Exemplarflammentest der elektrischen Leitung horizontalen.

5. Gas: Methan das bei 98% minimaler Reinheit oder Naturgas das mit einer Enthalpie von 37.1MJ/m3 oder von 8,9-Kilo-Kalorien /m3. Der Baumwolldurchmesser is150~200mm u. die Stärke ist- 6mm, die, einen Bereich prüfenden Oberflächenw 305mm durch D355mmon abzudecken die vertikale Achse des Exemplars, die Baumwolle mit einem Streifen von unverstärkten 60 lbs ist, oder 98 Kraftpapier g/m2, das weit ist, 10mm und Länge Stock auf der Probe ist, dann verlässt über 20mm vom Exemplar in Richtung zur Rückseite der Entwurf-freien Kammer.

6. Flusssystem: Welche bestehen, dekomprimieren Sie Ventil, Strömungsmesser, die Strecke ist 1000ml/min, Manometer schmelzen, das Druckstrecke 200kPa, grünes Öl, das Dichte 1000kg/m3 ist und u-Formdruckmesser ist, das Strecke 36" ist.

7. TIMING-System: Welche bestehen, Timer, Halt-brennende Timer-Geräte des Timer- und Verlängernfeuertimer-etc. zu flammen Gesamt 3.

8. Flammenzähler: Genau Aufzeichnung die Prüfungszeiten
