Laborbaumaterial-Entflammbarkeits-Prüfvorrichtung, vertikale Test-Kammer des Behälter-UL1685 für Kabel

Laborentflammbarkeits-Testgerät, vertikale Test-Kammer des Behälter-UL1685 für Kabel

Anwendung

Hauptkomponenten einschließlich

a. Zündquellekontrollsystem

b.Collections-Turm und Rauchabführungskontrollsystem

c.Gas-Druck und Flusskontrollsystem

d.Smoke-Beförderung und Temperaturmessungssystem

e.Flame-Höhenmessungssystem

Technische Parameter

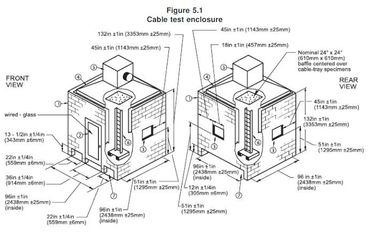

1. Labor: die Wand nimmt Ziegelstein der hohen Temperatur an, wird die Innenseite mit Schwarzem behandelt, und das Wandmaß ist W2438 x D2438 x H3353mm; gemalt

2. Labortür: W0.9- x H2m-Edelstahlrahmen, Hartglastür;

3. Rauch, der Turm sammelt: der Neigungswinkel von 40 Grad, der Würfel ist 914mm; die Filterlänge ist 610mm;

4. Beobachtungsfenster: die Seitenlänge ist 457mm, ist der Abstand von der Unterseite zu Boden 1295mm, und das Recht zur Wand ist 1143mm.

5. Lufteinlauf: 559 x 343mm, 914 x 305mm, 2438 x 343mm;

6. Auspuffrohr: L9000 * Durchmesser 406mm, installiert in den Turm auf der rechten Seite des Würfelsammlungsniveaus;

7. Brennende Leiter: hohe 2400mm, L305 * W25 * D25. Der 299mm Abstand zwischen Quadrat zwei;

8. A: es gibt 242 Loch L341mm * D30mm;

9. Gasfluß: 13.2L/mim, Standarddruck und Temperatur, Massenstromsteuerung des datenflusses;

10. Luftströmung: 76.8L/mim, Standarddruck und Temperatur, Massenstromsteuerung des datenflusses;

11. Flussentdeckung: der DifferenzdruckStrömungsmesser wird benutzt, um die Strömungsgeschwindigkeit des Auspuffrohres zu messen und bietet die Basis für die Kontrolle der Geschwindigkeit des Ventilators.

12. Beförderung: die Silikonfotozelle ermittelt die Rauchdichte der Probe, wenn die Probe gebrannt wird.

13. Flammenhöhe: sichtbares Infrarotlicht in der Realzeit zeigt die gegenwärtige Flammenhöhe an;

14. Spezielle Software: kann den Realzeitrohrleitungsfluß, Rauchdichte, Flammenhöhe und andere Daten zeichnen, um die Kurve zu zeichnen und erzeugt Berichte, kann für Inspektion oder Drucken konserviert werden;

15. Kontrollsystem: Computer + Steuer-Software, Massenströmungsmesser, etc.

Standards

Entsprechend der Klausel 9,6 u. 9,7 von UL1685-2007, UL2556-2007
