CSN EN 367/ ISO 9151 Feuerprüfungsausrüstung Wärmeübertragungsindex Prüfgerät

Produktinformationen

Die Konvektivwärmebeständigkeitstestvorrichtung ist nach den Prüfstandards EN367 und ISO9151 entwickelt worden.und erfüllt die Anforderungen der Konvektionswärmewiderstandsprüfnorm für heimische Schweißschutzhandschuhe AQ 6103-2007Die Testergebnisse sind der Wärmeschutzindex (HTI).Das Prinzip der Prüfung besteht darin, die Prüfzeit zu messen, die erforderlich ist, damit die Rückwärttemperatur der Probe durch den Einfluss der Flamme auf den Boden der Probe um 12 oder 24 Grad ansteigt.Der Durchschnittswert der drei Prüfungen wird als Wärmeschutzindex (HTI) erfasst, der zur Bewertung der Wärmeschutzleistung des Schutzkleidungsgewebes verwendet wird.

Prüfstandards

AQ 6103, ISO 9151:1995, CSN EN 367:1992

Leistungsmerkmale

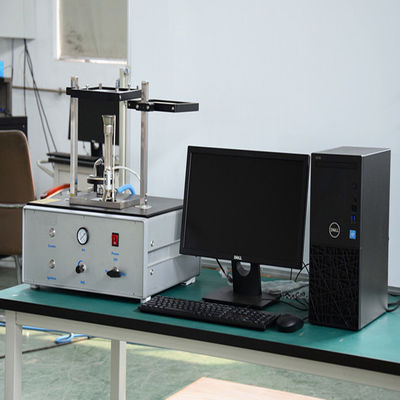

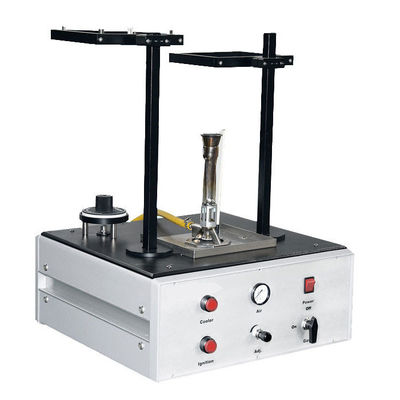

1Die Konvektivwärmewiderstandsprüfvorrichtung besteht aus einem Brenner, einem hitzebeständigen Schild, einem Kupferkalorimeter und einem Prüfstand.

2Die hitzebeständige Schildplatte und die Probenverschlussvorrichtung werden durch eine pneumatische Vorrichtung betrieben und können automatisch durch eine Software gesteuert werden.

3Der Wärmeausstrahlungsfluss des Brenners beträgt 80 kW/, und der Flammendruck auf den Boden der Probe wird ausgeführt.

4Auf der Oberseite der Probe ist ein Kupferplattenkalorimeter installiert, und der Temperaturanstieg auf der Rückseite der Probe wird von Zeit zu Zeit erfasst.

5Die luftgekühlte Kühlvorrichtung des Kupferkalorimeters kann die Prüfzeit erheblich verkürzen.

6Die Software zeichnet automatisch die Prüfzeit des Kupferkalorimeters von 25 Grad auf 12 Sekunden und 24 Sekunden auf.

7Die Software erfasst automatisch drei Prüfzeiten und berechnet den Durchschnittswert, d. h. den Wärmeübertragungsindex HTI.

8Die Testsoftware korrigiert automatisch den Wärmefluss des Kupferkalorimeters.

Technische Parameter

Anforderungen an die Anlage

Elektrische Anforderungen: 220V, 50HZ;

Anforderungen an die Gasquelle: Propan und Luftkompressorgas

Prüfumgebung: 25 ± 5°C

Einbau: Aufstellung der Abgaskappe
