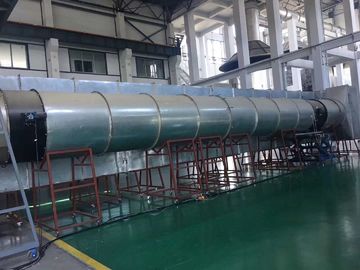

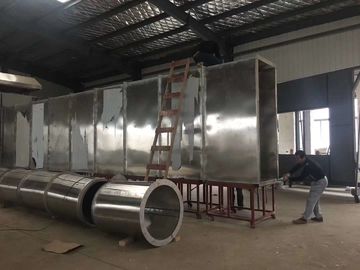

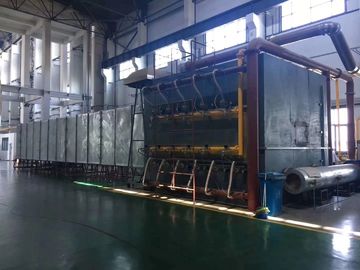

Feuer-Testgerät Steiner-Tunnel-Prüfeinrichtung

Feuer-Testgerät Steiner-Tunnel-Prüfeinrichtung

    • Fire Testing Equipment Steiner Tunnel Test Apparatus
    • Fire Testing Equipment Steiner Tunnel Test Apparatus
    • Fire Testing Equipment Steiner Tunnel Test Apparatus
    • Fire Testing Equipment Steiner Tunnel Test Apparatus
    • Fire Testing Equipment Steiner Tunnel Test Apparatus
  • Fire Testing Equipment Steiner Tunnel Test Apparatus

    Produktdetails:

    Herkunftsort: China
    Markenname: SKYLINE
    Zertifizierung: CE
    Modellnummer: SL804

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 EINHEIT
    Preis: negotiated
    Verpackung Informationen: SPERRHOLZ-FALL
    Lieferzeit: 20 Werktage
    Zahlungsbedingungen: T/T, L/C, Western Union, MoneyGram
    Versorgungsmaterial-Fähigkeit: 1 Einheitsmonat
    Kontakt
    Ausführliche Produkt-Beschreibung
    SKYLINE: Steiner-Tunnel-Prüfeinrichtung Standards: NFPA 262 UL910
    UMGEBENDE TEMPERATUR: Funktionierendes 15°C zu 35°C Elektrisch: 380 Volt Wechselstroms, 20KW
    Maß: 21300 Millimeter (L) x 1100 Millimeter (d) x 2100 Millimeter (H) Gewicht: 1770KG
    Markieren:

    flammability test apparatus

    ,

    flammability testing labs

    Steiner-Tunnel-Prüfeinrichtung



    Produkteinführung

    UL910 umfasst die Prüfmethode für die Bestimmung von Werten des Flammeausbreitungsabstandes und der optischen Rauchdichte für elektrische und Lichtwellenleiter, die in Rohre, in Plenum und in andere Räume installiert werden, die sollen benutzt werden, um Klimaluft ohne die Kabel zu transportieren, die in den Kanälen in jenen Räumen eingeschlossen werden.

    Technische Parameter

    Testkammer des Feuers 1.The ist genau die selbe wie die des UL-Feuerlabors.
    Testkammer des Feuers 2.The ist ein rechteckiges horizontales Rohr mit einem entfernbaren Deckel.
    Seiten 3.The und Basis der Kammer werden mit einem isolierenden feuerfesten Ziegel gezeichnet.
    Seite 4.One der Feuerprüfungskammer wird mit doppelten QuarzBeobachtungsfenstern mit dem angebrachten Innenscheibeerröten versehen.
    Fenster 5.Multiple werden an dem Tunnel lokalisiert, damit die Gesamtlänge des Prüflings von außerhalb der Feuerkammer wahrnehmbar ist.
    Deckel 6.The ist bestehen aus einem entfernbaren nicht brennbaren Metall- und Mineralverbundwerkstoff.
    Deckel 7.The umfasst die Feuertestkammer und die Prüflinge hält in unwarped und flachen Zustand instand.
    Ellbogengasbrenner 8.Two NFP, die Flammen aufwärts gegen die Oberfläche der Prüflinge liefern.
    Zündungsmodus des Funkens 9.Remote, die Sicherheit sicherstellen.
    10.An Lufteintrittfensterladen befindet sich stromaufwärts von dem Brenner.
    refraktäre feuerfeste Ziegel 11.Six entlang den Seitenwänden der Kammer für richtige Verbrennung.
    statisches Druckmesser 12.The eingefügt durch die Spitze am midwidth des Tunnels unterhalb der Decke.
    Ende des Auspuffs 13.The wird mit einem allmählichen rechteckig-zu-runden Übergangsstück gepasst.
    14.The Abluftauslaß wird mit Mineralzusammensetzungsmaterial der hohen Temperatur isoliert.

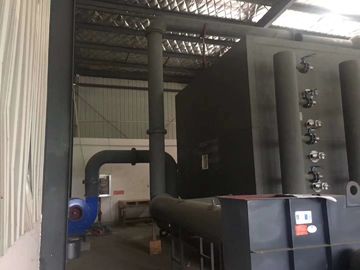

    Abluftventilator 15.An ist am Ende des Abluftauslasses installiert.
    Druck der Luftströmung 16.The und des Entwurfs wird durch automatisch Dämpfer und Frequenzumsetzer gesteuert.
    das System des Fotometers 17.A, das einer Lampe und aus einer Fotozelle angebracht wurden an einem Horizontalschnitt und mit dem Lichtstrahl besteht, verwies aufwärts entlang der vertikalen Achse des Entlüftungsrohres.
    18.Thermocouples installiert innerhalb und außerhalb des Bodens der Testkammer.
    System und Software des Erwerbs 19.Data.

    Produkt-Eigenschaft und Anwendung

    1. Der Edelstahlverbrennungs-Testkofferaufbau hat eine Ziegelsteinstruktur nach innen, die der Flammenauswirkung widerstehen kann und gute Wärmedämmungsleistung hat;
    2. Kann Glasbeobachtungsfenster des Doppelschichtquarzes, den Flammenverbreitungsabstand und Aufzeichnung beobachten;
    3. Unter Verwendung der Anzeigelampen-Aufnahmemethode kann der Flammenverbreitungsabstand intuitiver notiert werden;
    4. Der Kühlwasserzirkulations-Haltewinkel kann die Verbrennungsabdeckung wie Kalziumkieselsäureverbindungsbrett stützen;
    5. Ausgerüstet mit 2mm dicker Dichtungsringnut Edelstahls 304, um zu garantieren, dass der Rauch nicht während des Tests leckt;
    6. Isolierungs-Körperabdeckung des Edelstahls 304, gefüllt mit Isoliermaterial der hohen Temperatur;
    7. Ausgerüstet mit einer Rolltreppenbeispielinstallationsplattform, um die Installation, Abbau von Proben und Inspektion des Ofens zu erleichtern;
    8. Unabhängiger Multifunktionsauspuffdruck, der Gerät ermittelt: Echtzeitüberwachung von Auspuffdruckänderungen während der Prüfung. Detektionsbereich 0~250Pa, Genauigkeit ±0.5Pa, Systemanzeichen-Druckprüfungengenauigkeit ±2Pa;
    9. Fan: 380V, 50Hz, 3Kw, das mit Frequenzumsetzer ausgerüstet wird, kann die Windgeschwindigkeit ändern, ist die Strömungsgeschwindigkeit mindestens 8000m3/h, und das Rauchgas, das durch die Beispielverbrennung erzeugt wird, kann aus dem Raum in der Zeit heraus entladen werden, die Sicherheit des Tests sicherzustellen;
    10. Doppel-köpfiger Gasbrenner: Er kann Standard-Hitze 5.3MJ/min ausgeben und kann die GasStrömungsgeschwindigkeit durch Massenstrommeter entsprechend verschiedenen Standards steuern. Der Messbereich ist 0~160L/min, das den Heizwertertrag des Brenners und der Höchstleistung ändern kann. Energie bis zu 100MJ/min;
    11. Automatisches Zündsystem: um die Sicherheit des Tests sicherzustellen, ist Hochspannungsanzünder, 44KV, 50mA, die minimale Hochspannung der Zündungselektrode 1.8kVp;
    12. Rauchdichtesystem: Stellen Sie ein unterschiedliches Signalaufbereitungssystem zur verfügung, um zu garantieren, dass der Sensor linear ist;
    13. Notieren Sie automatisch Temperatur und rauchen Sie Abfragungssignale, und die Beispielsammlungsfrequenz ist- 1 Hz;
    14. Massenstromprüfer: Material des Edelstahls 316, der maximale Druck von 1000psig (70bar), Leckrate ist kleiner als 1 × 10-7sml/s, NIST-Kalibrierung, 0 | 5VDC und 4 | 20mA Signal, Schleifenschutz, Propanflussstrecke 0 | 2.3g/s, Stellgeschwindigkeit ≤ 2s, Regelgenauigkeit von ± 1% Rumpfstation, Wiederholbarkeit ± 0.5FS, Temperaturspanne 0 | 50 ° C, Feuchtebereich 0 | 90%, die Digitalanzeige, automatisch die Gasversorgung erfüllt den Wärmebedarf 5000Btu (5.3MJ) /min während des Steuertests, und die Software notiert automatisch die Menge des Gases verwendet;
    15. Standardtest-Software kann Testdaten wie SystemWindgeschwindigkeit, Temperatur und Rauchdichte automatisch notieren.

    Produkt-Details

    Wird horizontaler Tunnelofen UL910/NFPA262 Steiner hauptsächlich für den flammhemmenden Leistungsnachweis des CMP-Graddrahtes und -kabels benutzt. Er wird hauptsächlich für Kabel in den horizontalen Subsystemen verwendet, die direkt in Belüftung oder in gezwungene Belüftung ohne Metallrohrleitungen gelegt werden. Die flammhemmende Prüfnorm stellt die zwingendste flammhemmende Prüfnorm für den gesamten Drahtes und des Kabels flammhemmenden Test ULs und des sogar dar. Nur das materielle Hüllenkabel des Fluors kann die flammhemmende Prüfmethode führen. Wegen der hohen Zersetzungstemperatur von fluoroplastics (größer als 400 Grad), ist der Zündpunkt auch (800 Grad oder mehr) hoch, und zu brennen ist nicht einfach, wenn das Feuer nicht stark ist, also hat es bessere Feuerfestigkeit als andere organische Materialien.

    Der Zweck dieses Tests ist, zu bestimmen, ob Flammeausbreitung und die Rauch-Erzeugungseigenschaften von Kabeln ohne Kanäle innerhalb der Grenzen sind, die im nationalen elektrischen Code (NEC) spezifiziert werden. Die Kabel, die ausreichende feuerbeständige und niedrig-Rauch-produzierende Eigenschaften haben, brauchen, nicht mit allgemeinen Verdrahtungsmethoden übereinzustimmen, wenn die Kabel (ohne Kanäle) in Klima-luftrohre, die verborgenen hohlen Gebäuderäume, die als Rohre für Klimaluft benutzt werden, und andere Klima--Luft-Behandlungsräume nicht speziell ausgeschlossen installiert sind (die Bereiche, die Fett und brennbarer Staub, Dampf und dergleichen mit einbeziehen). Diese Prüfmethode ist im Wesentlichen die selbe wie die Prüfmethode, die im Standardverfahren des Tests für Feuer-und Rauch-Eigenschaften von Drähten und von Kabeln, NFPA 262 beschrieben wird.

    Anwendung: Sie wird hauptsächlich für Kabel in den horizontalen Subsystemen verwendet, die direkt in eine gelüftete oder Druckluftumwelt gelegt werden, ohne Metallrohrleitungen zu verwenden.

    Standards: NFPA 262 UL910

    Maß: 21300 Millimeter (L) x 1100 Millimeter (d) x 2100 Millimeter (H)
    Gewicht: 1770kg
    Elektrisch: 115 Volt Wechselstroms 60Hz/230 Volt Wechselstroms 50Hz.

    Installationsanforderungen

    Elektrisch: 380 Volt Wechselstroms, 20KW

    Umgebende Temperatur: Funktionierendes 15°C zu 35°C.
    Gas: Methan und Luftkompressor
    Dienstprogramm: Kran
