Herkunftsort: | China |
Markenname: | Skyline |
Modellnummer: | Die in Absatz 1 genannten Anforderungen gelten nicht. |
Min Bestellmenge: | 1 |
---|---|
Preis: | $3000-6000 |
Verpackung Informationen: | Sperrholzkiste |
Lieferzeit: | 15 Werktage |
Zahlungsbedingungen: | T/T, L/C, D/A, D/P |
Versorgungsmaterial-Fähigkeit: | 20 SETS pro Monat |
X-Achse: | 100 Millimeter | Y-Achse: | 100 Millimeter |
---|---|---|---|
Lineare Wiedergabe: | 10x, 20x, 50x, 100x | Macht: | 10/220V ((AC).50/60Hz,400W |
Messende Genauigkeit: | (3+L/200)um | ||
Markieren: | 100 mm x Achsen optische Ausrüstung,Optische Ausrüstung für die X- und Y-Achse |
Anwendungen und Testzweck

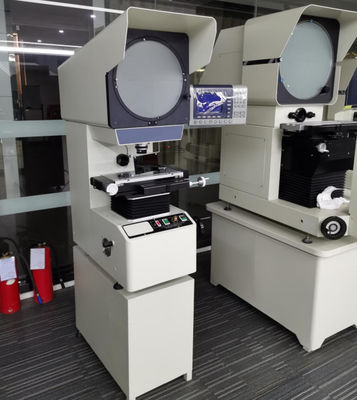

Die Qualität des optischen Systems dieses Produkts ist ausgezeichnet, das Bild der Objektivlinse ist klar und die Vergrößerung genau.der Konturmessfehler ist kleiner als 0.08%; der Koordinatenmessfehler kann (3+L/200) μM betragen; er ist mit einem speziellen Mikro-Drucker und Fußschalter ausgestattet, der für die Ausgabe von Daten und die Probenahme sehr praktisch ist.Das Bild des Werkstücks kann ein vollständig aufrechtes Bild oder ein umgekehrtes Bild seinDer Z-Achsen-Aufzug dieses Projektors verwendet eine Leitbahnübertragungsmethode, die die Stabilität und Haltbarkeit des Rumpfes verbessert.
Vorteile
Im Vergleich zu ähnlichen Produkten weist der von unserer Firma hergestellte Messprojektor folgende Eigenschaften auf:
1Dieses Gerät kann die Konturen und Oberflächenformen verschiedener komplexer Werkstücke, wie z. B. Vorlagen, Stanzteile, Kammen, Schraubdreh, Zahnräder,mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm, Messer und Teile, sowie Endgeräte, Uhren und Stahl Stein usw.
2Es ist in Maschinen, Formen, Messgeräten, Elektronik, leichter Industrie und anderen Industriezweigen weit verbreitet.Es ist eine unentbehrliche Messprüfungsausrüstung für Messräume und Produktionswerkstätten..
3Messgenauigkeit des Geräts: (3+L/200) μm
4Digitale Anzeigeauflösung der X- und Y-Koordinaten: 0,0005 mm
5. Datenverarbeitungssystem: DP100 multifunktionales Datenverarbeitungssystem, vollständiges chinesisches Display kann Multi-Point-Sampling, Koordinatenrotation, Punkt, Linie, Entfernung,Winkeldetektion RS-232 Ausgabe von Daten, können Messgrafiken angezeigt werden.
6Es verwendet eine 45°-Winkelturbine und einen Wirbelstang zum Heben.
Technische Parameter
150*50mm, 200*100mm, 300*150mm können gewählt werden
Modell | Die in Absatz 1 genannten Anforderungen gelten nicht. | ||||
Arbeitstisch | X-Achsenbewegung (mm) | 200 | |||
Fahrt in der Y-Achse (mm) | 100 | ||||
Metalltischgröße (mm) | 350 × 170 | ||||
Größe des Glastisches (mm) | 246 × 120 | ||||
Z-Achsenfahrt (mm) | 100 (für Fokus) | ||||
MGenauigkeit der Messung | (3+L/200) um | ||||
Auflösung der Gitterlinie | 0.0005mm | ||||
Projektionsbildschirm |
Bildschirmgröße ((mm): Φ300mm Die japanische Fotolithographie-Technologie, die mit Reisschrift eingraviert ist. |
||||
Drehbereich: 0 bis 360° | |||||
Auflösung der Anzeige des Drehwinkels: 1° oder 0,01° Annehmen japanische Dreh-Coder |
|||||
Ziel Linse
|
Vergrößerung |
10X (Notwendig) |
20X (Aufgewählt) |
50X (Aufgewählt) |
100X (Aufgewählt) |
Objektansicht (mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
Arbeitsabstand ((mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
Datenverarbeitungssystem | Multifunktions-Datenverarbeitungssystem, kann Punkt, Linie und Winkel messen. | ||||
Erleuchtung |
Halogenlampen mit einer Leistung von 24 V/150 W Die Übertragungs- und Reflektionsbeleuchtung verwendet 24V, 150W Halogenlampen, die aus Osram, Deutschland, importiert wurden. |
||||
Kälte | Zwangluftkühlung (3-Axialventilator) | ||||
Maschinengröße | 788*524*1152 mm | ||||
Macht | 110/220V ((AC).50/60Hz,400W |
Ansprechpartner: Ms. Ivy Xie
Telefon: 86-13751491529
Faxen: 86-769-38818154
