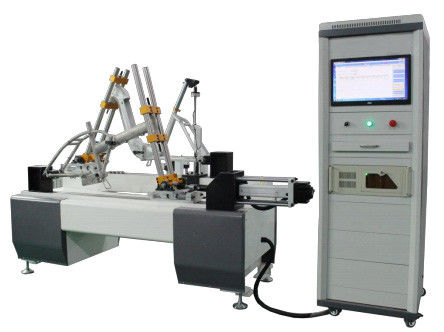

Fahrrad en 15194 gestalten vertikale horizontale Kraft-Ermüdungs-Prüfvorrichtung

Anwendung von Fahrrad en 15194 gestalten vertikale horizontale Kraft-Ermüdungs-Prüfvorrichtung

Diese Maschine, damit Fahrradrahmen Ermüdungsprüfung tun. Die horizontale Ermüdung des Fahrradrahmenhauptrohrs, Ermüdungstest en 15194 des Rahmens prüfen vertikale elektrisches Fahrrad, (ISO4210-6.4.4) (ISO4210-6.4.5) kann ISO4210-6.4.4 diese Prüfvorschrift für alle Arten des Rahmens.

Drittens die technischen hauptsächlichparameter der Ausrüstung.

Messgrundlagen

Entsprechend dem Standard-elektrischen Fahrrad en 15194 ISO4210, EN14781 offener Tourenwagen, EN14766 Mountainbike, Auto der Stadt EN14764. CNS, JIS, LÄRM, N-Düngung, ISO, CPSC, CSA, AS, Landprüfnormen BS neun entwarf.

Technische Parameter

Diagramme und Bilder der Ausrüstung

Anmerkung:

Fügen Sie eine Stahlstange ein, die mit dem Sattelaufbruch in das Sattelrohr mit einer Tiefe von 75 Millimeter sie, mit herkömmlichen Klammern entsprechend den Anweisungen des Herstellers festzuklemmen gleichwertig ist. Klemmen Sie ihn mit herkömmlichen Klammern entsprechend den Anweisungen des Herstellers fest.

Der obere Teil der Stange wird mit einer horizontalen rückwärtigen Erweiterung gepasst, die einen Eingliederungspunkt H auf der Stange und einer Befestigungshöhe h3 hat. Der Eingliederungspunkt H entspricht

Der Eingliederungspunkt H entspricht der Mitte der Sattelklammer, wenn der Sattel dieses Rahmens auf die Höchstposition justiert wird.

Eine periodische, vertikale abwärts dynamische Kraft des Wertes F4 wird an einem Punkt 70 Millimeter hinter dem Schnitt E der geschätzten Erweiterung mit der Achse der festen Stahlstange aufgewendet.

50.000 Prüfzyklen, maximaler Testfrequenz 0-5Hz Ermüdungstest.
