Fahrrad-Multifunktionsauswirkungs-Prüfvorrichtungs-Rahmen-Auswirkungs-Prüfvorrichtungs-Rahmen-Tropfen-Gewichts-Auswirkungs-Prüfvorrichtung

Fahrrad-Multifunktionsauswirkungs-Prüfvorrichtung SL-BT87

Anwendung Fahrrad-der Multifunktionsauswirkungs-Prüfvorrichtung

Diese Maschine wird benutzt, um die Auswirkung auf den Rahmen und die Gabel zu simulieren, wenn das Vorderrad den Boden verlässt, wenn es geschlagen wird, oder wenn es Erschütterung unterworfen wird.

Messgrundlagen

Alle Arten Rahmen entsprechend ISO 4210-6.4.1, GB3565 und GB17761, etc.

Prüfmethode

1. Befestigen Sie die Rahmen-/Gabelversammlung zur blinden Hinterachse der Maschine

2. Befestigen Sie eine Standardrolle zur Gabel und kleiner als oder Gleichgestelltes zu 1Kg wiegen.

3. Justieren Sie das Gewicht des Auswirkungsgewichts auf 22,5 Kilogramm.

4. Stellen Sie die Auswirkungshöhe 180mm-300mm und die Anzahl von Auswirkungen auf den Touch Screen ein (das Gerät kann vom Benutzer eingestellt werden)

5. Ausgerüstet mit einem Stahlmachthaber, um die Höhe vor und nach der Auswirkung anzuzeigen und die Deformation zu messen (die Anzahl von Tests kann wiederholt werden 2mal)

6. Nachdem der Test abgeschlossen ist, urteilen Kontrolle, ob es Sprünge im Zusammenbau und in der Größe der Deformation gibt und ob sie entsprechend dem Standard qualifiziert wird.

                                                        Hammerlandungshöhe

Technische Parameter

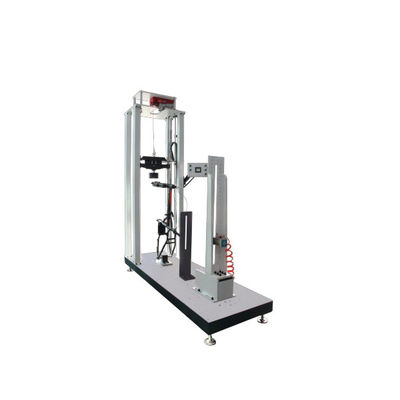

Diagramme und Bilder der Ausrüstung
