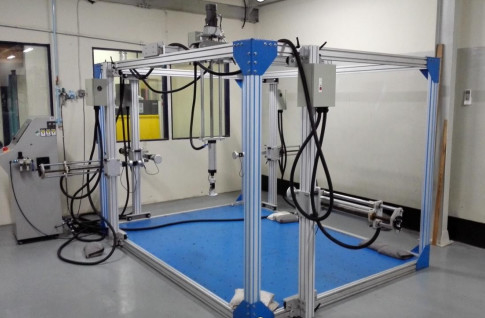

Möbelprüfmaschine mit 200 kg maximaler Zugkraft, verstellbarer Pneumatikbremse und PLC-Touchscreen-Steuerung für Tischfestigkeits- und Haltbarkeitsprüfungen

Diese spezialisierte Prüfmaschine wurde entwickelt, um statische Belastungs- und Dauertests an Tischen, Schreibtischen und verschiedenen Möbelstücken durchzuführen. Das System verfügt über mehrere pneumatische Aktuatoren, die gleichzeitig oder unabhängig voneinander arbeiten können, mit einstellbarer Positionierung, um unterschiedlichen Prüfanforderungen gerecht zu werden.

• Fünf pneumatische Aktuator-Gruppen: eine vertikale und vier horizontale Vorrichtungen, jede mit unabhängiger Geschwindigkeits- und Kraftregelung (500 mm Hub)
• Vertikale Vorrichtung verstellt sich vorwärts/rückwärts und aufwärts/abwärts (Bereich 100 mm bis 900 mm)
• Horizontale Vorrichtungen bieten flexible Auf-/Ab- und Links-/Rechts-Positionierungseinstellungen
• Mehrere Reihen von Schraubenlöchern auf dem Maschinenboden zur sicheren Produktinstallation und -fixierung
• Schnellkupplungsanschlüsse an allen pneumatischen Aktuatoren für einfachen Wechsel von Vorrichtungen und Lasten
• SPS-Farbtouchscreen-Oberfläche mit intuitiven Bedienelementen und Diagrammanzeigen

Anwendungen

• Statische Lastprüfung von Esstischen und Schreibtischen

• Horizontale Lastprüfung an Tisch- und Schreibtischkonstruktionen

• Stabilitätsbewertung unter vertikalen Lasten

• Vertikale Ermüdungsprüfung für Ausleger- und Säulentische

• Horizontale Ermüdungsprüfung für Möbelrahmen und -stützen

• Vertikale Lastprüfung von Auszügen für Tische mit ausziehbaren Oberflächen

• Qualitätskontrolle und Produktentwicklung in der Möbelherstellung

• Drittprüflabore und Inspektionsstellen

Häufig gestellte Fragen

F1: Wofür wird diese Ausrüstung verwendet?

Diese Maschine wird zur Durchführung von statischen Last- und Dauertests (Ermüdung) an Tischen, Schreibtischen und anderen Möbeln verwendet. Sie bewertet die strukturelle Festigkeit, Stabilität und Widerstandsfähigkeit gegen wiederholte Belastungen – und hilft Herstellern sicherzustellen, dass ihre Produkte Leistungs- und Sicherheitsstandards erfüllen.

F2: Wie funktioniert die Maschine?

Das System verwendet fünf pneumatische Aktuatoren (einen vertikalen und vier horizontale), die kontrollierte Kräfte auf das Möbelstück ausüben. Die Aktuatoren können über den SPS-Touchscreen programmiert werden, um statische Lasten oder zyklische Lasten unabhängig oder gleichzeitig anzuwenden und so reale Nutzungsbedingungen zu simulieren.

F3: Welche Normen erfüllt diese Ausrüstung?

Die Maschine unterstützt Prüfungen nach BS EN 15372:2008 Stufe 2 und BS EN 581-3:2007 Stufe 3, mit Prüfmethoden, die aus EN 1730:2012 stammen. Spezifische Prüfungen umfassen horizontale statische Last, vertikale statische Last, vertikale statische Last an Auszügen, Stabilität unter vertikaler Last, vertikale Ermüdung für Ausleger-/Säulentische und horizontale Ermüdung.

F4: Welche Arten von Möbeln können geprüft werden?

Die Maschine ist hauptsächlich für Tische und Schreibtische konzipiert – einschließlich Esstische, Büroschreibtische, Werkbänke, Auslegertische und Säulentische. Sie kann auch andere Möbelstücke aufnehmen, die in den einstellbaren Aktuatorbereich passen.

F5: Welche Prüfparameter können gemessen werden?

Die Maschine wendet Lasten bis zu einer maximalen Zugkraft von 200 kg durch pneumatische Aktuatoren mit 500 mm Hub an. Sie kann sowohl statische Lasttests als auch zyklische Ermüdungstests durchführen, mit unabhängiger Steuerung jedes Aktuators für Geschwindigkeit und Kraft.

F6: Welche Branchen nutzen diese Ausrüstung?

Möbelhersteller, Qualitätskontrollabteilungen, Prüflabore, Forschungseinrichtungen und Möbelinspektionsstellen nutzen diese Ausrüstung häufig für Produktentwicklung, Qualitätssicherung und Zertifizierungsprüfungen.

F7: Können die Aktuatoren gleichzeitig arbeiten?

Ja, alle fünf Aktuatoren können gleichzeitig oder unabhängig voneinander arbeiten, was Flexibilität für komplexe Mehrpunktbelastungsszenarien bietet und es den Benutzern ermöglicht, verschiedene Tests ohne Neupositionierung der Probe durchzuführen.

F8: Wie flexibel ist die Positionierung der Aktuatoren?

Die vertikale Vorrichtung verstellt sich in Vorwärts-/Rückwärts- und Auf-/Ab-Richtung in einem Bereich von 100 mm bis 900 mm. Die vier horizontalen Vorrichtungen bieten flexible Auf-/Ab- und Links-/Rechts-Positionierung und passen sich an verschiedene Möbelabmessungen und Prüfkonfigurationen an.
