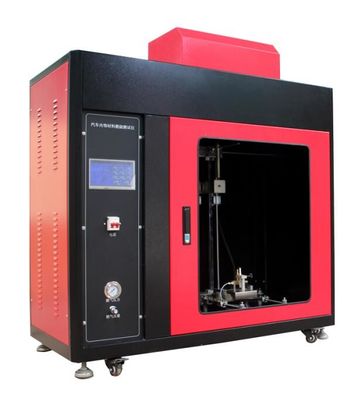

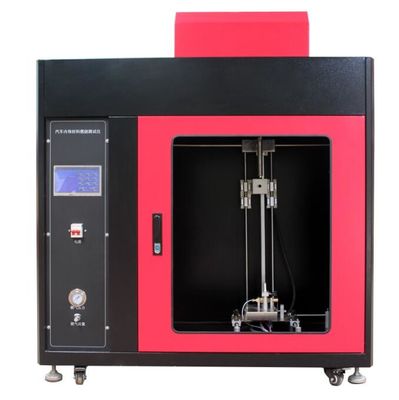

Automobilmaterielle vertikale Verbrennungs-Innenprüfvorrichtung

Automobilmaterielle vertikale Verbrennungs-Innenprüfvorrichtung

Produkteinführung

Entsprechend dem Standard-GB32086-2015 „technische Anforderungen und Prüfmethoden für vertikale brennende Eigenschaften von bestimmten Arten von Automobil-Innenmaterialien“, wird sie völlig den technischen Anforderungen gerecht, die im nationalen Standard GB32086 spezifiziert werden, und ist auf Vorhänge für den Automobilinnenraum M3 anwendbar, der mehr als 22 Passagiere befördert. Sun-Vorhänge und oder andere interne Suspendierungsmaterialien, nicht anwendbar auf Stadtbusse mit stehenden Passagieren.

Technische Parameter

1. Plc- + Screen-Steuerung;
2. Der Bunsenbrenner zündet automatisch, Flamme kann willkürlich eingestellt werden an;
3. T1/T2/T3 Aufnahmezeit 9999S;
4. Minimale Entschließung des Zeittimers: 0.1S;
5. Flammeneinwirkzeit kann eingestellt werden (automatisches TIMING); Regelbereich: 0.1s-999.9s; TIMING-Genauigkeit 0.1s, nachdem sie die Satzbrenndauer, Bunsenbrenner (Brenner) zurückgeht automatisch erreicht hat;
6. Das Vorderseite des Beispielhalters stellt das AusrüstungsBeobachtungsfenster gegenüber, um die Beobachtung und die Verbrennung der Probe zu erleichtern;
7. Dampf-Haube: (Kaltgewalzter Elektrosprayüberkarton der Platte);
8. Der Bunsenbrenner (Brenner) kippt automatisch 45°;
9. Flammenhöhe: 10-100mm ununterbrochen justierbar;
10. Stromversorgung: 220VAC-15%~220VAC+10% 500W (einphasiges Dreidrahtsystem)
11. Beispielspannmaße: Die Bildhöhe ist 560 Millimeter und besteht aus zwei parallelen Stangen sperrte 150 Millimeter auseinander. Es gibt eine örtlich festgelegte Nadel, die das Exemplar auf der Stange hält. Der örtlich festgelegte Nadeldurchmesser ist nicht mehr, als 2 Millimeter und die Länge mindestens 27 Millimeter ist. Um das Exemplar auf der örtlich festgelegten Nadel und einen bestimmten Abstand vom Rahmen zu regeln, sollten eine Positionierungsspalte mit einem Durchmesser von 2 Millimeter und eine Höhe von mindestens 20 Millimeter nahe der örtlich festgelegten Nadel installiert sein.
12. Druckplatte: Die U-förmige Platte stellt vertikale Flachheit der Probe auf dem Beispielhalter sicher. Die U-förmige Druckplatte sollte flach und steif sein, gemacht von einem passenden Material, von der Größe des Beispielhalters und von einer Stärke von 1,0 Millimeter ± 0,1 Millimeter. Die U-förmige Druckplatte sollte flach und steif sein, gemacht von einem passenden Material, von der Größe des Beispielhalters und von einer Stärke von 1,0 Millimeter ± 0,1 Millimeter.
13. Gas-Lampe: Die Gaslampe ist unter der Probe, in der Fläche, die durch die vertikale Mittellinie der Probe und der Oberfläche der Probe überschreitet. Die Gaslampe wird axial aufwärts geneigt und bildet einen Winkel von 30° mit der Fläche, in der die Probe lokalisiert wird. Die Spitze der Gaslampe wird geprüft. Die Unterkante der Probe ist 20 Millimeter. Wenn die Gaslampe vertikal gesetzt wird, wird die Gaslampe angezündet, und die Flammenhöhe wird auf 40 mm±2 Millimeter justiert, das der Abstand zwischen dem Mund der Gaslampendüse und der Flammenspitze ist. Der Innendurchmesser der Gasdüse ist 0.18+0.03 0
14. Gas benutzt in den Gaslampen: industrielles Propangas, Butangas oder verflüssigtes Erdölgas (Kunde-geliefert)
15. Beleuchten: LED-Scheinwerfer 20W×2

in Verbindung stehende Parameter des Schirmes 16.Touch

1. Größe: 7 der effektiven Zoll Breite 8.59cm Anzeigengröße Längen-15.4cm
2. Entschließung: 800*480
3. Kommunikationsschnittstelle RS232, 3.3V CMOS oder TTL, Modus der seriellen Schnittstelle
4. Speicherkapazität: 1G
5. Benutzen Sie reine Hardware FPGA-Fahreranzeige, „null" Startzeit, Energie bis zum Lauf
6. Unter Verwendung Architektur M3+ FPGA ist M3 für die analysierende Anweisung, FPGA sich konzentriert auf TFT-Anzeige, beschleunigt und Zuverlässigkeitsführung das gleiche Programm verantwortlich
7. Der Hauptkontrolleur nimmt einen niederenergetischen Prozessor an und gibt automatisch den energiesparenden Modus ein
