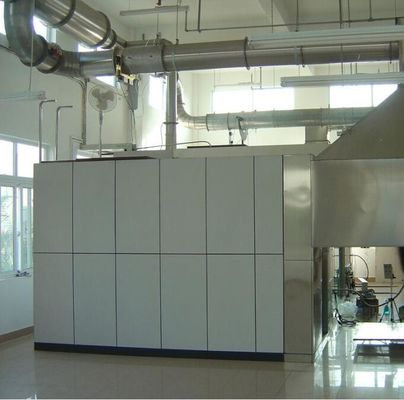

Parameterkonfiguration
- Rauchgas-Durchflussreglersystem
|
| Indexieren Sie |
Einzelteil |
Technisch und Spezifikation |
| 1,1 |
Dampfhaube |
Installiert direkt über die Eröffnung der Verbrennungstestkammer, 1.8~2.0 Meter über dem Boden, ist die untere Größe 2440*2440mm, ist die Höhe 1000mm, und das Material ist SS304; |
| 1,2 |
Rauchgas homomixer |
Installation und der kegelförmige Rauch, der direkt Haube oben, die Größe sammelt, ist 900*900*900mm, sind zwei Platten des Edelstahls 900*500 nach innen installiert, und eine Seite ist mit einer Öffnung φ400 geöffnet, um an das Rohr anzuschließen, das Material ist SS304 |
| 1,3 |
Rauchabführungsrohr |
φ ist 400mm, die Länge 5000mm, bestanden aus einigen Abschnitten, angeschlossen durch Flansch und sind beständiger Dichtungsring der hohen Temperatur, beide Enden mit Rauchgas-Gleichstellungsgerät, Material ist SS304 installiert; |
| 1,4 |
Abluftventilator |
Zentrifugaler Abluftventilator, der innere Behälter wird vom Edelstahl, kann Rauchgas der hohen Temperatur widerstehen nicht weniger als 300℃ hergestellt, und der Luftvolumen wird steplessly durch den Frequenzumsetzer justiert |
| Das Rauchabführungssystem ist für den ganzen Rauch genügend, der durch den Handyverbrennungstest erzeugt wird, und die Rauchabführungskapazität ist nicht kleiner als 8000m ³ /h; |
| 2. Umfassender Maßabschnitt |
| 2,1 |
Umfassender Maßabschnitt |
Ein Edelstahlrohrabschnitt mit einer Länge von 2155mm und einem Durchmesser von 400mm, gemacht von SS304, wird mit Sensoren wie Druck, Temperatur, hellem Weg und Probenahme ausgerüstet; |
| 2,2 |
Druckmeßgerät |
Die Zweiwegsonde, gemacht vom Edelstahl, ist in die Mitte der Rohrleitung installiert, und die Front- und hinterenkammern werden an den Druckdifferenz-Sensor durch das PTFE-Rohr angeschlossen, um die Druckdifferenz zu ermitteln in Vorbereitung; |
| Das Messkreuz ist an der Klammer des umfassenden Maßabschnitts installiert, um zu garantieren, dass die differenziale Druckanzeige eine kurze Verzögerung und keinen Verlust hat, und die T90 Antwortzeit ist kleiner als 3 Sekunden |
| Druck-Sensor, Strecke ist 0-2000Pa, Genauigkeit ±5Pa; |
| 2,3 |
Temperaturfühler |
Nehmen Sie Amerikaner-Omega-Thermoelement, Durchmesser 0.5mm, gepanzerte Isolierungsart k-Thermoelement an, die Iec-Bedingungen erfüllt; |
| Erstrecken sich 0-1000℃, Genauigkeit 0.1℃ |
| 2,4 |
Strahlengangmessgerät |
Das Lichtdämpfungssystem ist eine Glühlampeart, die auf den umfassenden Maßabschnitt mit einem flexiblen Verbindungsstück installiert und die folgenden Geräte umfasst ist: Die Lampe ist eine Glühlampe und verwendet an einer Farbtemperatur von (2900±100) K. Die Stromversorgung ist ein stabiler Gleichstrom, und die gegenwärtige Schwankungsstrecke ist innerhalb ±0.5% (einschließlich Temperatur, kurzfristig und Langzeitstabilität);
Das Linsensystem wird benutzt, um das Licht in einen parallelen Strahl mit einem Durchmesser von 20mm zu kondensieren mindestens. Das lichtemittierende Loch der Fotozelle sollte am Schwerpunkt der Linse vor ihm lokalisiert werden, und sein Durchmesser (d) sollte von der Brennweite (f) der Linse abhängen, damit d/f kleiner als 0,04 ist;
Detektor und importierte Silikonfotodiodensonde, photodetection Kammer hat 0,1% lineare Stabilität, 10 gebissener Messbereich, ist das Spektralverteilung responsivity der Silikonfotodiode mit CIE (Beleuchtungskurve) in Einklang, und die Standardfunktion V (γ) kann mindestens ±5% Genauigkeit erreichen;
Die 90% Antwortzeit des Lichtdämpfungssystems übersteigt nicht 3s;
|
| 2,5 |
Beispielgassammlungsgerät |
Das durchbohrende Prüfröhrchen des Rohrs, hergestellt von SS304, hat einen abnehmbaren Entwurf, zum des Abbaus der Karbide zu erleichtern, die im Prüfröhrchen und von Systemverzögerungszeit zu verringern angesammelt werden |
| 2. Gas und sein Kontrollsystem |
| 3,1 |
Brenner |
Der spezielle T-Brenner für das Matratzenbrennen wird aus den Haupt- und Seitenbrennern verfasst. Er ist auf eine mobile Laufkatze installiert und ausgerüstet mit Standardgewichten und Füßen. Die Höhe des T-Brennerkopfes ist justierbar und das Material ist SS304; |
| 3,2 |
Zündeinrichtung |
Lange Zündungsmethode des offenen Feuers wird angenommen, ist Fernzündung möglich, sicher und die Zündungserfolgsquote ist nicht kleiner als 99%; |
| Die Haupt- und Seitenflammköpfe werden mit einer langen Zündeinrichtung des offenen Feuers ausgerüstet, und das Gerät wird mit einem Gasversorgungsrohr separat ausgerüstet, das nicht den Fluss des Flammkopfs beeinflußt und durch ein Nadelventil einzeln justiert werden kann; |
| Ausgerüstet mit einer Funkenzündeinrichtung, um ein langes offenes Feuer, ohne manuelle Zündung anzuzünden, sicher und Fernsteuerungs; |
| 3,3 |
Flammkopfgas-Steuerung des Datenflusses |
Die Haupt- und Seitenbrenner werden beziehungsweise mit Massenstrommetern ausgerüstet, um den Propanfluß zu steuern; |
| Nehmen Sie Massenströmungsmesser Amerikaner Alicat, Medium ist Propan, Strecke 0-450mg/s, Genauigkeit ± (0.8%rdg+0.2%F.S.), Antwortzeit 0.1s an; |
| Der Gasfluß wird durch Software gesteuert, und die Flammenzeit wird automatisch gesteuert; |
| 3,4 |
Kalibrierter Sandbrenner |
Kalibrierter Sandbrenner |
| Ausgerüstet mit langer Zündeinrichtung des offenen Feuers und Zündeinrichtung des elektrischen Funkens, ist Fernzündung mögliche, sichere und hohe Erfolgsquote; |
| 3,5 |
Kalibrierte GasSteuerung des Datenflusses |
Unter Verwendung Massenströmungsmessers Amerikaner Alicat ist das Medium Propan, ist die Strecke 0-7g/s, ist die Genauigkeit ± (0.8%rdg+0.2%F.S.), die Antwortzeit ist 0.1s, und die maximale Kalibrierungsflamme ist 300kw; |
| Der Kalibrierungsgasfluß wird durch Software gesteuert, die die getretene Kalibrierungsflammenquelle mit Ertrag 75kw/160kw Steuerung kann; |
| 3,6 |
Kontrollsystem |
Benutzen Sie Omron PLC, um den Gasfluß zu steuern, ausgerüstet mit einem GasAbsperrorgan, sicher und zuverlässig; |
| Unterschiedliche Konfiguration des Gasschaltkastens, sicher und bequem für Betriebstechnik; |
- Verarbeitungssystem des Rauchgases
|
| 4,1 |
Rauchgasfiltration |
Ausgerüstet mit einem dreistufigen Filtergerät, langfristige Filtration des Staubes im Rauchgas:
Glasfaserbaumwollgrober Filter des ersten Grades, filtern große Partikel von Karbiden im Rauchgas, und das Filter-Material kann schnell ersetzt werden;
Der Amerikaner Parker-Filter zweiter Klasse, das Filterelement ist PTFE, ist die Präzision 2μm, und das Filterelement kann schnell entfernt werden und ersetzt werden;
Dreistufige PTFE-Membranfiltration, mit einer Genauigkeit von 0.5μm, schnitt effektiv Feuchtigkeit ab;
|
| 4,2 |
Kalte Falle |
Pumpenartige kalte Falle der Kompression, Kälteleistung 320KJ/h, Temperaturüberwachungsgenauigkeit 0.1℃, statische Änderung 0.1K, selbst-beginnend und wartungsfrei |
| 4,3 |
Dampfentlüfter |
Lassen Sie automatisch das Kühlwasser ab, das durch die kalte Falle erzeugt wird, freigeben von der Wartung; |
| 4,4 |
Trocknen der Spalte |
Verwendet, um den Abwässerdampf im Beispielgas, kann es zu trocknen durch das trocknende Medium schnell auseinandergebaut werden und ersetzt werden |
| 4,5 |
Probieren der Pumpe |
Deutsche KNF-Vakuumprobenahmepumpe, mit einer Repräsentativkapazität von 16L/min, kann einen Repräsentativdruck von 50KPa, mit hoher Luftdichtheits-, lärmarmer und niedrigererschütterung ununterbrochen ausgeben |
| 4,6 |
Rotadurchflussmesser |
Importierter Rotadurchflussmesser mit einer Strecke 0-1.5L/min, das den Ertragbeispielgasfluß stabilisieren und den Messfehler verringern kann, der durch die Schwankung des Gasflusses verursacht wird; |
| 3. Gaskonzentrations-Analysesystem |
| 5,1 |
Gasanalysator (Servomex) |
Importierter Analysator O2, paramagnetische Analyse der Konzentration O2, Messbereichs 0-21%, Genauigkeit 0,01%, Antwortzeit nicht mehr als 12s, Analysatorantriebs und Geräusche nicht mehr als 100ppm innerhalb 30min;
Lineare Abweichung: ≤1%F.S.;
Wiederholbarkeit: ≤0.5F.S.
Null sich hin- und herbewegender Regen: ≤1%F.S./7D;
Anfangszeit: ≤30min;
|
| Importierter CO/CO2 Analysator, IR-Art CO-/CO2konzentrationsanalyse, Messbereich Co: 0-1%, Genauigkeit 0,01%, CO2: 0-10%, Genauigkeit 0,01% und die Antwortzeit übersteigt nicht 12s. |
| 3. Datenerfassungssystem |
| 6,1 |
Erwerbsmodul |
Unter Verwendung des Advantech-Erwerbsmoduls
Die Gaskonzentrations-Sammlungsgenauigkeit ist 100×10-6;
Die Temperatursammlungsgenauigkeit ist 0.1℃;
Die Druckdifferenzsammlungsgenauigkeit ist 0.1Pa;
Die Zeiterwerbsgenauigkeit ist 0.1s;
Andere Signale sind 0,1% des kompletten Ertragwertes;
|
| 6,2 |
Datenerfassung |
Die Systemaufzeichnungen und -speicher die folgenden Daten mindestens jedes 3s:
Die Druckdifferenz der bidirektionalen Sonde, PA;
Rohrtemperatur, K;
O2 Konzentration, %;
Co-Konzentration, %;
CO2-Konzentration, %;
Massenstrom Propan, mg/s
Zeit, s
|
| 7. Standardbetriebssoftware |
| Die Standardbetriebssoftware umfasst die folgenden Funktionen |
| 7,1 |
Systemstatusüberwachung |
Lesen Sie den Status- und Signalwert jedes Sensors im System; |
| 7,2 |
Sensor-Kalibrierung |
Sensor-Kalibrierung für Temperatur, Winddruck, hellen Weg, Konzentrationsanalyse, etc. |
| 7,3 |
Systemkalibrierung |
Standardschrittkalibrierverfahren des systems 16CFR1633 |
| 7,4 |
Standardarbeitsanweisung |
Verfahren des Normalbetriebs 16CFR1633 |
| 7,5 |
Berichtsgutachten |
Rohdatenzugangs- und ExportPrüfbericht |
| 7. Andere zusätzliche Ausrüstung |
| 7,1 |
Beispieltestrahmen |
Geschweißt durch 38mm Stahlwinkeleisen, ist die Größe 1900*990*115mm |
| 7,2 |
Standort, der 1 bearbeitet |
Verwendet, um die vertikale Position der Matratze und des Testrahmens zu bestätigen, ist das Material SS304 |
| 7,3 |
Standort, der 2 bearbeitet |
Verwendet, um den Abstand zwischen dem Flammkopf und der Matratze zu bestätigen, gemacht von der Aluminiumlegierung |
| 7,4 |
Videorekorder |
Video des Aufnahmetests |
| 7,5 |
Zugkraftskala |
Verwendet, um die Kraft zu bestätigen ausgeübt vom Hauptflammkopf auf der Oberfläche der Matratze |
| 7,6 |
Arbeitsplatzrechner |
Industrieller Computer AdvanTech und integrierte Datenerfassungsschnittstelle die Stabilität des Netzbetriebs verbessern. |
|
